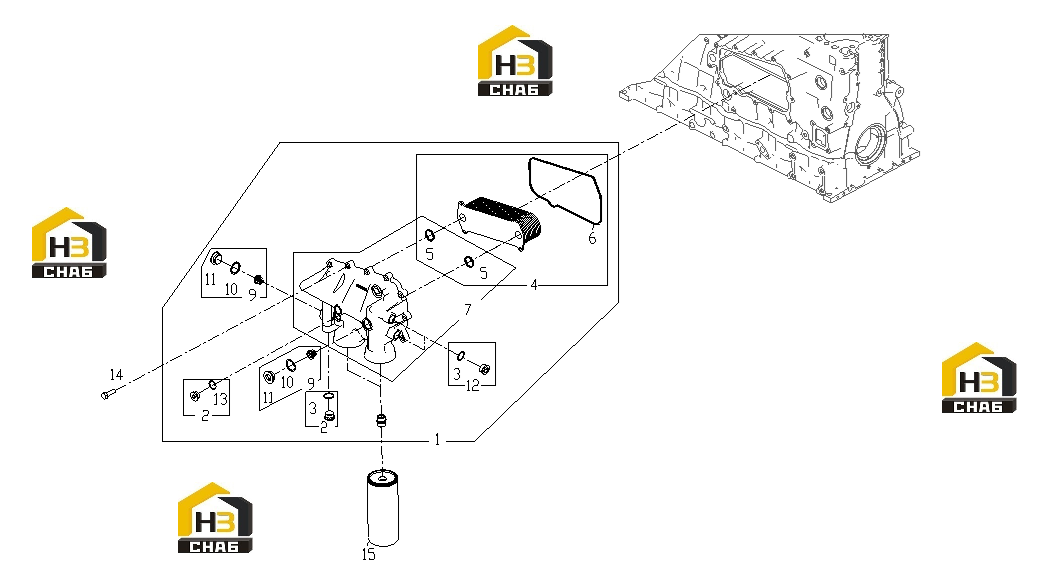

Маслоохладитель

← Система топливная Поддон масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:HEX SOCKET PIPE PLUG

Каталожный номер:S00007596

Комплект:4

Примечание:

№ на схеме:-

Наименование:BYPASS VALVE ASSY, OIL COOLER

Каталожный номер:S00002504

Комплект:2

Примечание:

№ на схеме:-

Наименование:BASE, OIL COOLER

Каталожный номер:S00007605

Комплект:1

Примечание:

№ на схеме:-

Наименование:OIL COOLER ASSEMBLY

Каталожный номер:S00007938

Комплект:1

Примечание:

№ на схеме:-

Наименование:PIPE PLUG, BASE OIL COOLER

Каталожный номер:S00006151

Комплект:1

Примечание:

№ на схеме:-

Наименование:BASE ASSY, OIL COOLER

Каталожный номер:S00007606

Комплект:1

Примечание:

№ на схеме:1

Наименование:BASE, OIL COOLER SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:PIPE PLUG, BASE OIL COOLER SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:3

Наименование:COPPER WASHER

Каталожный номер:S00007597

Комплект:4

Примечание:

№ на схеме:4

Наименование:OIL COOLER ASSEMBLY SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:S00008175

Комплект:4

Примечание:

№ на схеме:6

Наименование:OIL COOLER BASE SEALING RING

Каталожный номер:S00008710

Комплект:1

Примечание:

№ на схеме:7

Наименование:BASE, OIL COOLER SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:9

Наименование:BYPASS VALVE ASSY, OIL COOLER

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:10

Наименование:OIL COOLER BASE SEALING RING

Каталожный номер:S00002412

Комплект:1

Примечание:

№ на схеме:11

Наименование:HEX SOCKET PIPE PLUG

Каталожный номер:S00002109

Комплект:1

Примечание:

№ на схеме:12

Наименование:PIPE PLUG, BASE OIL COOLER

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:13

Наименование:OIL COOLER BASE SEALING RING

Каталожный номер:S00006206

Комплект:1

Примечание:

№ на схеме:14

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00004354

Комплект:13

Примечание:GB/T16674.1-M10*35

№ на схеме:15

Наименование:OIL FILTER ASSY

Каталожный номер:D17-002-02

Комплект:2

Примечание:
