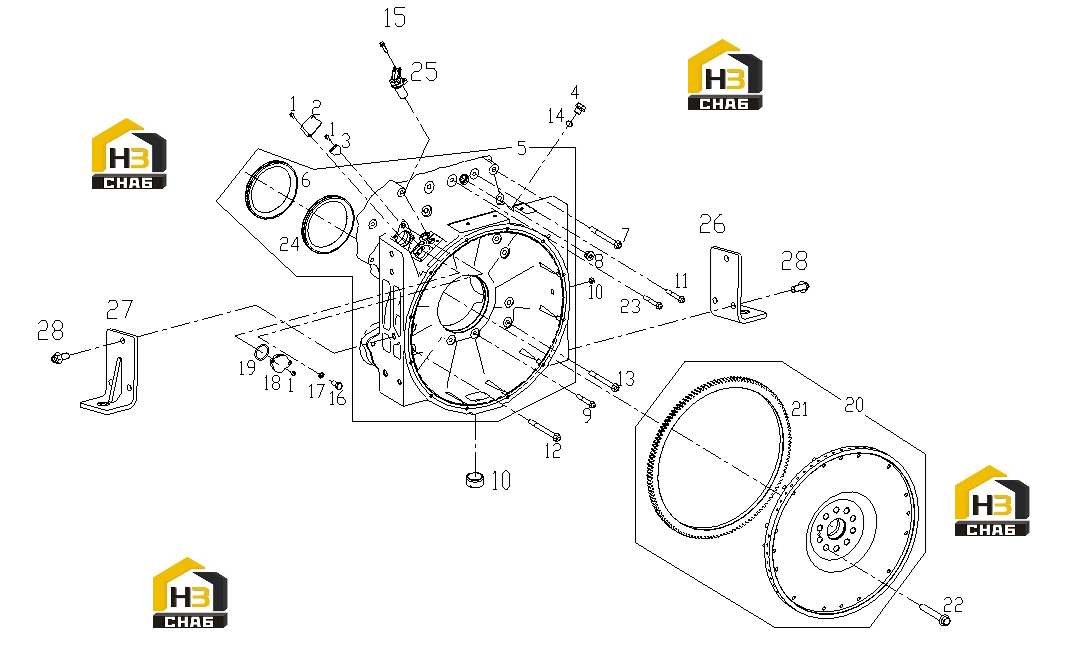

Маховик с комплектующими
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B00002111
Комплект:5
Примечание:Q/SC622-M6*12
№ на схеме:2
Каталожный номер:S00010240
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:B00001728
Комплект:3
Примечание:Q/SC587.1-M18*1.5
№ на схеме:6
Каталожный номер:S00002286
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:B00002037
Комплект:2
Примечание:Q/SC622-M12*110-10.9
№ на схеме:8
Каталожный номер:B00001706
Комплект:1
Примечание:Q/SC584.2-M20*1.5
№ на схеме:9
Каталожный номер:B00002025
Комплект:2
Примечание:Q/SC622-M10*70-10.9
№ на схеме:11
Каталожный номер:B00002017
Комплект:6
Примечание:Q/SC622-M10*55-10.9
№ на схеме:12
Каталожный номер:B00002040
Комплект:1
Примечание:Q/SC622-M12*130-10.9
№ на схеме:13
Каталожный номер:B00004453
Комплект:9
Примечание:GB/T16674.1-M12*120-10.9
№ на схеме:14
Каталожный номер:B00001549
Комплект:2
Примечание:Q/SC1294-18
№ на схеме:15
Каталожный номер:B00004365
Комплект:2
Примечание:GB/T16674.1-M6*20
№ на схеме:16
Каталожный номер:B00001943
Комплект:2
Примечание:Q/SC611.1-M14*20
№ на схеме:17
Каталожный номер:B00001547
Комплект:2
Примечание:Q/SC1294-14
№ на схеме:18
Каталожный номер:S00010208
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:B00004166
Комплект:1
Примечание:GB/T3452.1-40*3.55
№ на схеме:20
Каталожный номер:S00019247
Комплект:1
Примечание:
№ на схеме:23
Каталожный номер:B00002020
Комплект:1
Примечание:Q/SC622-M10*60-10.9
№ на схеме:24
Каталожный номер:S00014447
Комплект:1
Примечание:
№ на схеме:26
Каталожный номер:S00020825
Комплект:1
Примечание:
№ на схеме:28
Каталожный номер:B00002097
Комплект:6
Примечание:Q/SC622-M16*35
