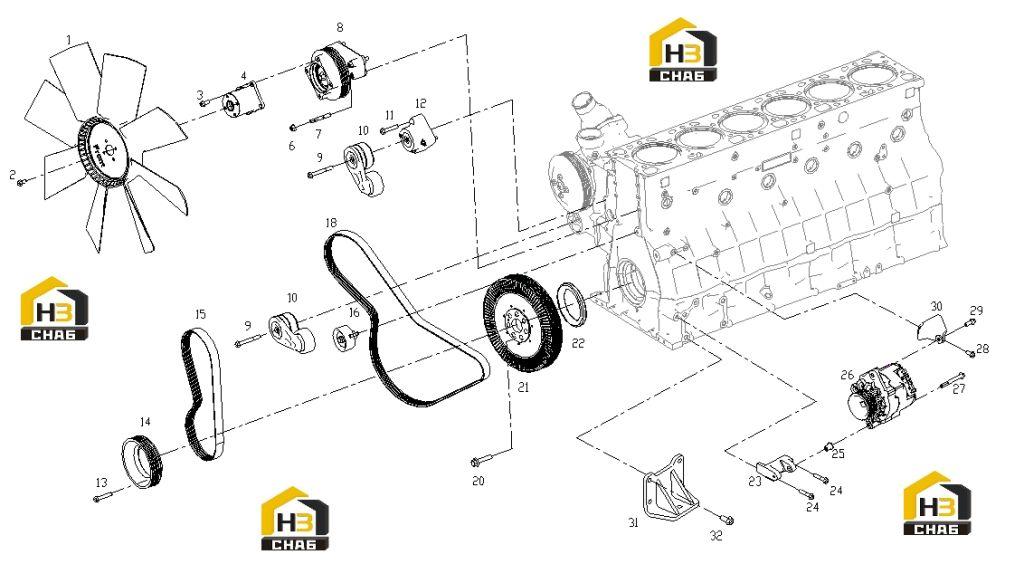

Комплектующие двигателя
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:B00002049
Комплект:4
Примечание:Q/SC622-M12*25-ZN.D
№ на схеме:6
Каталожный номер:B00000833
Комплект:4
Примечание:GB/T6177-M10-Y
№ на схеме:7
Каталожный номер:B00001150
Комплект:4
Примечание:GB/T899-M10*60-8.8-Y
№ на схеме:9
Каталожный номер:B00004630
Комплект:2
Примечание:GB/T16674.1-M10*80-10.9
№ на схеме:11
Каталожный номер:B00004373
Комплект:3
Примечание:GB/T16674.1-M8*50
№ на схеме:13
Каталожный номер:B00004163
Комплект:7
Примечание:GB/T16674.1-M8*35
№ на схеме:24
Каталожный номер:B00005031
Комплект:2
Примечание:GB/T16674.1-M10*45-10.9-ZN.D
№ на схеме:25
Каталожный номер:S00001851
Комплект:1
Примечание:
№ на схеме:27
Каталожный номер:B00005049
Комплект:1
Примечание:GB/T16674.1-M10*90-10.9-ZN.D
№ на схеме:28
Каталожный номер:B00001998
Комплект:2
Примечание:Q/SC622-M10*20-ZN.D
№ на схеме:29
Каталожный номер:B00005036
Комплект:1
Примечание:GB/T16674.1-M10*30-10.9-ZN.D
№ на схеме:32
Каталожный номер:B00002082
Комплект:8
Примечание:Q/SC622-M14*30
