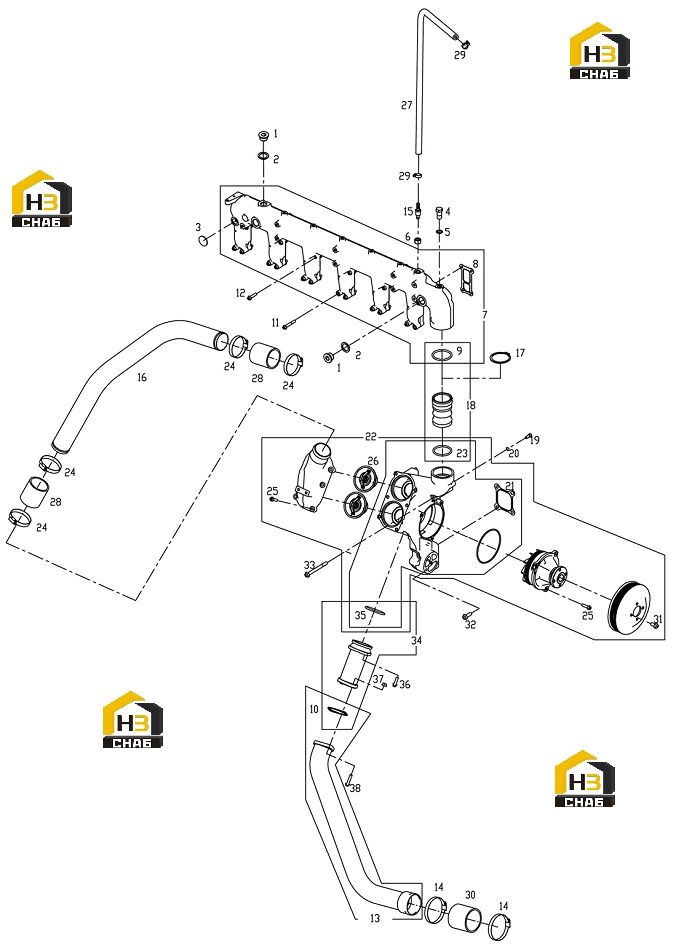

Комплектующие двигателя

← Поддон масляный Комплектующие системы охлаждения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:WATER PUMP INLET PIPE

Каталожный номер:S00014985

Комплект:1

Примечание:

№ на схеме:-

Наименование:WATER PUMP

Каталожный номер:S00004471

Комплект:1

Примечание:

№ на схеме:-

Наименование:CONNECTOR ASSY, WATER RETURN PIPE

Каталожный номер:S00002101

Комплект:1

Примечание:

№ на схеме:-

Наименование:WATER PUMP INLET TUBE(MACHINED)

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:-

Наименование:WATER RETURN MANIFOLD

Каталожный номер:S00002581

Комплект:1

Примечание:

№ на схеме:1

Наименование:PLUG

Каталожный номер:B00001707

Комплект:3

Примечание:Q/SC584.2-M22*1.5

№ на схеме:2

Наименование:GASKET

Каталожный номер:B00001840

Комплект:3

Примечание:Q/SC598-22*30

№ на схеме:3

Наименование:PLUG

Каталожный номер:D02A-127-01

Комплект:1

Примечание:

№ на схеме:4

Наименование:BANJO BOLT

Каталожный номер:B00001704

Комплект:1

Примечание:Q/SC584.2-M16*1.5

№ на схеме:5

Наименование:GASKET

Каталожный номер:B00001828

Комплект:1

Примечание:Q/SC598-16*22

№ на схеме:6

Наименование:HEXAGON COUNTERSUNK CONE PLUG SCREW

Каталожный номер:B00005092

Комплект:1

Примечание:Q61904-HZN.D

№ на схеме:7

Наименование:WATER RETURN MANIFOLD GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:8

Наименование:WATER RETURN MANIFOLD GASKET

Каталожный номер:S00002920

Комплект:6

Примечание:

№ на схеме:9

Наименование:O-RING

Каталожный номер:S00006560

Комплект:1

Примечание:

№ на схеме:10

Наименование:WATER PUMP INLET TUBE GASKET

Каталожный номер:S00010560

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:B00004374

Комплект:12

Примечание:GB/T16674.1-M8*55

№ на схеме:12

Наименование:BOLT

Каталожный номер:B00004163

Комплект:12

Примечание:GB/T16674.1-M8*35

№ на схеме:13

Наименование:WATER PUMP INLET TUBE ASSY

Каталожный номер:S00014772

Комплект:1

Примечание:

№ на схеме:14

Наименование:CLAMP

Каталожный номер:B00001581

Комплект:2

Примечание:Q/SC1302-76~92

№ на схеме:15

Наименование:JIONT

Каталожный номер:D04-151-30

Комплект:1

Примечание:

№ на схеме:16

Наименование:INLET PIPE, RADIATOR

Каталожный номер:S00011911

Комплект:1

Примечание:

№ на схеме:17

Наименование:RING RETAINER

Каталожный номер:B00004684

Комплект:1

Примечание:GB/T894.1-68

№ на схеме:18

Наименование:CONNECTOR ASSY, WATER RETURN PIPE(MACHINED)

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:19

Наименование:PLUG

Каталожный номер:B00005091

Комплект:1

Примечание:Q617B12-HZN.D

№ на схеме:20

Наименование:GASKET

Каталожный номер:B00001821

Комплект:1

Примечание:Q/SC598-12*24

№ на схеме:21

Наименование:WATER PUMP OUTLET GASKET

Каталожный номер:S00006230

Комплект:1

Примечание:

№ на схеме:22

Наименование:WATER PUMP(MACHINED)

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-RING

Каталожный номер:S00006561

Комплект:1

Примечание:

№ на схеме:24

Наименование:CLAMP

Каталожный номер:B00001575

Комплект:4

Примечание:Q/SC1302-52~76

№ на схеме:25

Наименование:BOLT

Каталожный номер:B00004632

Комплект:9

Примечание:GB/T16674.1-M8*30

№ на схеме:26

Наименование:THERMOSTAT ASSY

Каталожный номер:S00001850

Комплект:2

Примечание:

№ на схеме:27

Наименование:RUBBER HOSE, WATER

Каталожный номер:B00002278

Комплект:1

Примечание:Q/SC646-10*850

№ на схеме:28

Наименование:RUBBER HOSE, WATER

Каталожный номер:B00002451

Комплект:2

Примечание:Q/SC646-64*80

№ на схеме:29

Наименование:CLAMP

Каталожный номер:B00001558

Комплект:2

Примечание:Q/SC1302-12~19

№ на схеме:30

Наименование:RUBBER HOSE, WATER

Каталожный номер:B00002460

Комплект:1

Примечание:Q/SC646-76*80

№ на схеме:31

Наименование:BOLT

Каталожный номер:B00004161

Комплект:4

Примечание:GB/T16674.1-M10*20

№ на схеме:32

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00004352

Комплект:3

Примечание:GB/T16674.1-M10*30

№ на схеме:33

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00004669

Комплект:3

Примечание:GB/T16674.1-M10*105-ZN.D

№ на схеме:34

Наименование:WATER PUMP INLET PIPE (MACHINED)

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-RING

Каталожный номер:B00004827

Комплект:1

Примечание:GB/T3452.1-65*5.3

№ на схеме:36

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002138

Комплект:2

Примечание:Q/SC622-M8*25-ZN.D

№ на схеме:37

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00000846

Комплект:2

Примечание:GB/T6177-M8-Y

№ на схеме:38

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002142

Комплект:2

Примечание:Q/SC622-M8*35
