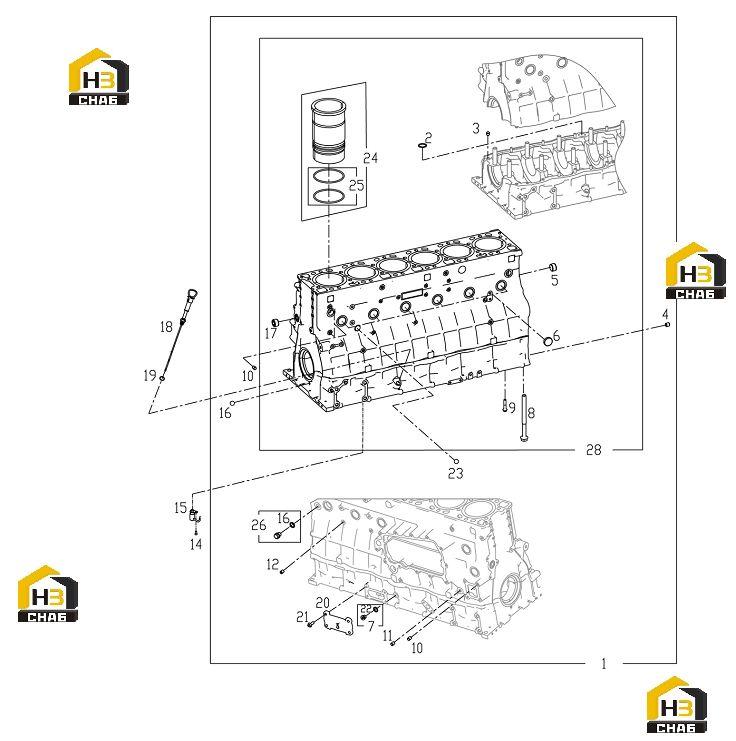

Блок цилиндров

← Двигатель Головка блока цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:CYLINDER BLOCK ASSY (MACHINED)

Каталожный номер:S00026202

Комплект:1

Примечание:

№ на схеме:-

Наименование:PLUG

Каталожный номер:B00001728

Комплект:1

Примечание:Q/SC587.1-M18*1.5

№ на схеме:-

Наименование:SEAL, CYLINDER LINER

Каталожный номер:S00002431

Комплект:12

Примечание:

№ на схеме:-

Наименование:CYLINDER LINER

Каталожный номер:S00002335

Комплект:6

Примечание:

№ на схеме:-

Наименование:PLUG

Каталожный номер:B00001704

Комплект:1

Примечание:Q/SC584.2-M16*1.5

№ на схеме:1

Наименование:CYLINDER BLOCK GROUP (MACHINED)

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:S00002080

Комплект:1

Примечание:

№ на схеме:3

Наименование:DOWEL, PIN

Каталожный номер:S00006121

Комплект:3

Примечание:

№ на схеме:4

Наименование:DOWEL PIN

Каталожный номер:S00002092

Комплект:2

Примечание:

№ на схеме:5

Наименование:PLUG

Каталожный номер:B00004575

Комплект:1

Примечание:Q72230

№ на схеме:6

Наименование:PLUG

Каталожный номер:B00004577

Комплект:11

Примечание:Q72240

№ на схеме:7

Наименование:PLUG(MACHINED)

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT, MAIN BEARING

Каталожный номер:S00002319

Комплект:14

Примечание:

№ на схеме:9

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00002011

Комплект:24

Примечание:Q/SC622-M10*45-10.9

№ на схеме:10

Наименование:DOWEL SLEEVE

Каталожный номер:S00001515

Комплект:4

Примечание:

№ на схеме:11

Наименование:PLUG SCREW

Каталожный номер:B00004647

Комплект:1

Примечание:Q61902

№ на схеме:12

Наименование:PLUG SCREW

Каталожный номер:B00004646

Комплект:1

Примечание:Q61901

№ на схеме:14

Наименование:HEXAGON SOCKET HEAD CAP SCREW

Каталожный номер:B00000896

Комплект:1

Примечание:GB/T70.1-M6*10

№ на схеме:15

Наименование:ORIFICE ASSY, PISTON COOLING JET

Каталожный номер:S00002307

Комплект:1

Примечание:GB/T308-6.35

№ на схеме:16

Наименование:COPPER WASHER

Каталожный номер:B00001832

Комплект:1

Примечание:Q/SC598-18*26

№ на схеме:17

Наименование:PLUG SCREW

Каталожный номер:B00004574

Комплект:1

Примечание:Q61910

№ на схеме:18

Наименование:OIL DIPSTICK AND TUBE ASSY

Каталожный номер:S00028918

Комплект:1

Примечание:

№ на схеме:19

Наименование:COPPER WASHER

Каталожный номер:B00001830

Комплект:1

Примечание:Q/SC598-18*22

№ на схеме:20

Наименование:OIL CENTRIFUGAL FILTRATION COVER ASSEMBLY

Каталожный номер:S00020040

Комплект:1

Примечание:

№ на схеме:21

Наименование:SIX ANGLE BOLT FLANGE

Каталожный номер:B00001999

Комплект:4

Примечание:Q/SC622-M10*25

№ на схеме:22

Наименование:COPPER WASHER

Каталожный номер:B00001829

Комплект:1

Примечание:Q/SC598-16*24

№ на схеме:23

Наименование:STEEL BALL

Каталожный номер:B00004383

Комплект:2

Примечание:GB/T308-12

№ на схеме:24

Наименование:CYLINDER LINER GROUP

Каталожный номер:-

Комплект:6

Примечание:

№ на схеме:25

Наименование:CYLINDER LINER O-RING(MACHINED)

Каталожный номер:-

Комплект:6

Примечание:

№ на схеме:26

Наименование:PLUG(MACHINED)

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:28

Наименование:CYLINDER BLOCK ASSY (MACHINED)

Каталожный номер:-

Комплект:1

Примечание:
