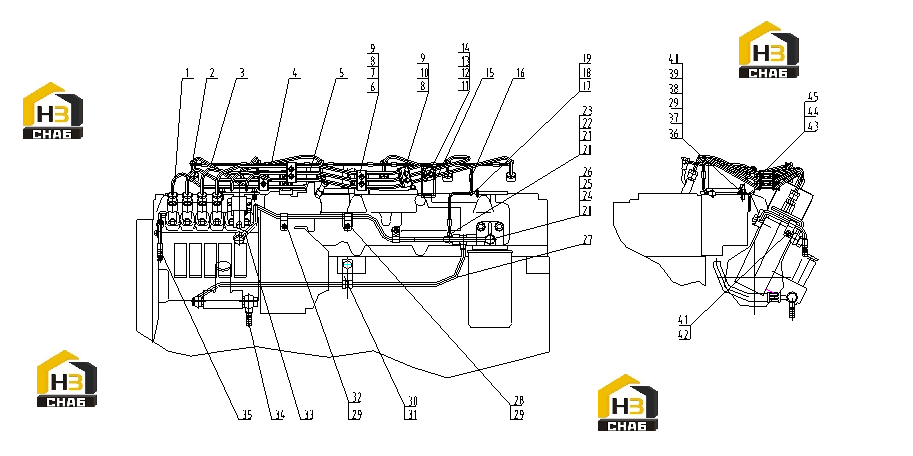

Топливопровод

← Система забора воздуха Турбонагнетатель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HIGH PRESSURE FUEL PIPE ASSY.NO.1 CYLINDER

Каталожный номер:D26-001-35

Комплект:1

Примечание:

№ на схеме:2

Наименование:HIGH PRESSURE FUEL PIPE ASSY,NO.2 CYLINDER

Каталожный номер:D26-002-35

Комплект:1

Примечание:

№ на схеме:3

Наименование:HIGH PRESSURE FUEL PIPE ASSY,NO.3 CYLINDER

Каталожный номер:D26-003-35

Комплект:1

Примечание:

№ на схеме:4

Наименование:HIGH PRESSURE FUEL PIPE ASSY,NO.4 CYLINDER

Каталожный номер:D26-004-37

Комплект:1

Примечание:

№ на схеме:5

Наименование:HIGH PRESSURE FUEL PIPE ASSY,NO.5 CYLINDER

Каталожный номер:D26-005-35

Комплект:1

Примечание:

№ на схеме:6

Наименование:HEXAGON HEAD BOLTS-FULL THREAD

Каталожный номер:B00000631

Комплект:2

Примечание:GB/T5783-M8*20

№ на схеме:7

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002108

Комплект:11

Примечание:Q/SC622-M5*25

№ на схеме:8

Наименование:UPPER CLAMP

Каталожный номер:D26-105-01

Комплект:5

Примечание:

№ на схеме:9

Наименование:FIXING BRACKET,FUEL PIPE(WELDED)

Каталожный номер:D26-035-01

Комплект:2

Примечание:

№ на схеме:10

Наименование:UPPER CLAMP(WELDED)

Каталожный номер:D26-034-01

Комплект:3

Примечание:

№ на схеме:11

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000841

Комплект:1

Примечание:GB/T6177-M5-ZN.D

№ на схеме:12

Наименование:CUSHION,CLAMP

Каталожный номер:D26-104-02

Комплект:2

Примечание:

№ на схеме:13

Наименование:FIXING BRACKET,FUEL PIPE

Каталожный номер:D26-113-31

Комплект:1

Примечание:

№ на схеме:14

Наименование:UPPER CLAMP

Каталожный номер:D26-105-02

Комплект:1

Примечание:

№ на схеме:15

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.6 CYLINDER

Каталожный номер:D26-006-35

Комплект:1

Примечание:

№ на схеме:16

Наименование:FUEL RETURN PIPE ASSY

Каталожный номер:D26-008-33B

Комплект:1

Примечание:

№ на схеме:17

Наименование:PLAIN WASHERS-NORMAL SERIES-PRODUCT GRADE A

Каталожный номер:B00001293

Комплект:2

Примечание:GB/T97.1-4-200HV-Y

№ на схеме:18

Наименование:HEXAGON HEAD BOLTS-FULL THREAD

Каталожный номер:B00000582

Комплект:2

Примечание:GB/T5783-M4*12

№ на схеме:19

Наименование:CLAMP

Каталожный номер:D26-117-01

Комплект:2

Примечание:

№ на схеме:20

Наименование:COMPOSITED HARD SEAL WASHERS

Каталожный номер:B00001546

Комплект:4

Примечание:Q/SC1294-12

№ на схеме:21

Наименование:COMPOSITED HARD SEAL WASHERS

Каталожный номер:B00001555

Комплект:2

Примечание:Q/SC1294-8

№ на схеме:22

Наименование:HINGE BOLT

Каталожный номер:B00002185

Комплект:1

Примечание:Q/SC642.1-01-M8*1

№ на схеме:23

Наименование:HINGE BOLT

Каталожный номер:D26-121-30

Комплект:1

Примечание:

№ на схеме:24

Наименование:HINGE BOLT

Каталожный номер:D26-121-01

Комплект:1

Примечание:

№ на схеме:25

Наименование:COMPOSITED HARD SEAL WASHERS

Каталожный номер:B00001545

Комплект:1

Примечание:Q/SC1294-10

№ на схеме:26

Наименование:HEXAGONAL HEAD SCREW PLUG

Каталожный номер:B00001724

Комплект:1

Примечание:Q/SC587.1-M10*1

№ на схеме:27

Наименование:OUTLET PIPE,FUEL SUPPLY PUMP

Каталожный номер:D26-115-31

Комплект:1

Примечание:

№ на схеме:28

Наименование:CLAMP

Каталожный номер:D26-117-30

Комплект:3

Примечание:

№ на схеме:29

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002132

Комплект:5

Примечание:Q/SC622-M8*16

№ на схеме:30

Наименование:CLAMP

Каталожный номер:D26-117-38

Комплект:1

Примечание:

№ на схеме:31

Наименование:BOLTS

Каталожный номер:D26-310-01

Комплект:1

Примечание:

№ на схеме:32

Наименование:CLAMP

Каталожный номер:D26-117-32

Комплект:2

Примечание:

№ на схеме:33

Наименование:FUEL INLET PIPE, FUEL INJECTION PUMP

Каталожный номер:D26-114-30A

Комплект:1

Примечание:

№ на схеме:34

Наименование:PIPE JOINT(WELDED)

Каталожный номер:D26-007-01

Комплект:1

Примечание:

№ на схеме:35

Наименование:OIL RETURN PIPE ASSY(WELDED)

Каталожный номер:D26-030-03

Комплект:1

Примечание:

№ на схеме:36

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000846

Комплект:1

Примечание:GB/T6177-M8-Y

№ на схеме:37

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00004371

Комплект:1

Примечание:GB/T16674.1-M8*40

№ на схеме:38

Наименование:SCREW,SPACER

Каталожный номер:D26-131-01

Комплект:1

Примечание:

№ на схеме:39

Наименование:SPACER,FUEL INJECTION PUMP

Каталожный номер:D26-130-01

Комплект:1

Примечание:

№ на схеме:40

Наименование:BRACKET,FUEL PUMP

Каталожный номер:D26-129-31A

Комплект:1

Примечание:

№ на схеме:41

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00004364

Комплект:1

Примечание:GB/T16674.1-M6*12

№ на схеме:42

Наименование:CLAMP

Каталожный номер:D26-117-31

Комплект:1

Примечание:

№ на схеме:43

Наименование:SINGLE COIL SPRING LOCK WASHERS,NORMAL TYPE

Каталожный номер:B00001251

Комплект:11

Примечание:GB/T93-5

№ на схеме:44

Наименование:CUSHION,CLAMP

Каталожный номер:D26-104-01

Комплект:10

Примечание:

№ на схеме:45

Наименование:PLAIN WASHERS-NORMAL SERIES-PRODUCT GRADE A

Каталожный номер:B00001296

Комплект:11

Примечание:GB/T97.1-5-200HV-Y
