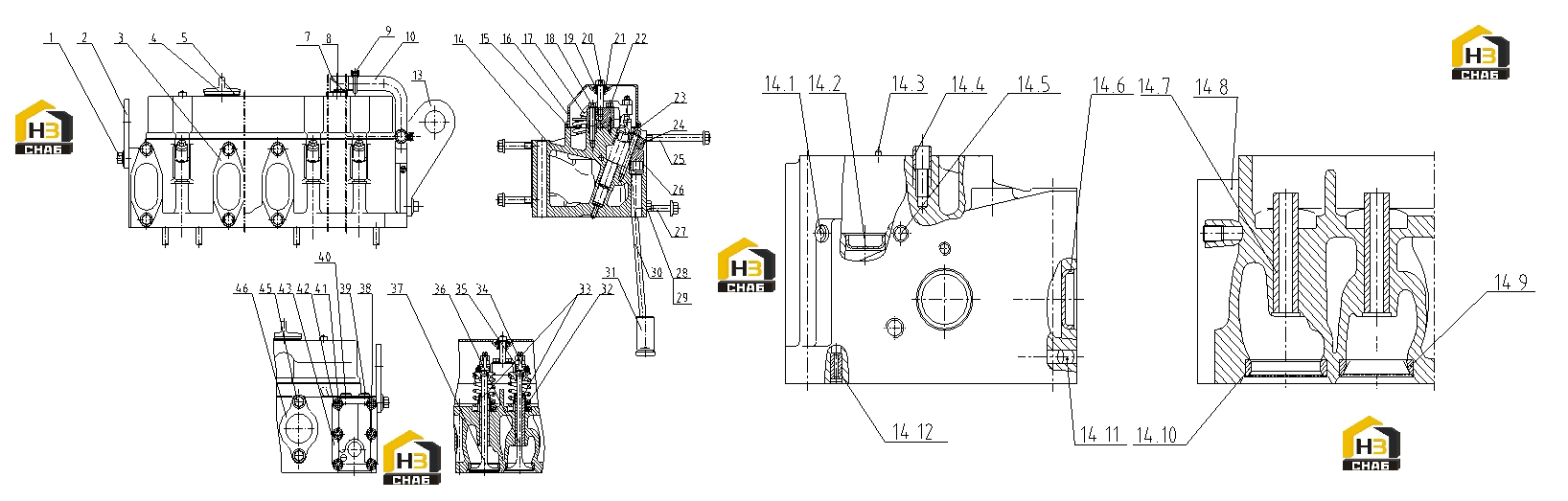

Головка блока цилиндров

← Поддон масляный Поршень и шатун →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002047

Комплект:4

Примечание:Q/SC622-M12*25

№ на схеме:2

Наименование:LIFTING EYE, FRONT

Каталожный номер:D04-142-30C

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET, AIR INTAKE PIPE

Каталожный номер:D04-131-30

Комплект:6

Примечание:

№ на схеме:4

Наименование:COVER, OIL FILLER

Каталожный номер:D04-138-01A

Комплект:1

Примечание:

№ на схеме:5

Наименование:GASKET, OIL FILLER COVER

Каталожный номер:D04-139-02

Комплект:1

Примечание:

№ на схеме:7

Наименование:JOINT ASSY, FUMES DISPOSAL

Каталожный номер:D04-017-50

Комплект:1

Примечание:

№ на схеме:8

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002111

Комплект:2

Примечание:Q/SC622-M6*12

№ на схеме:9

Наименование:CLAMP

Каталожный номер:B00001565

Комплект:2

Примечание:Q/SC1302-18~32

№ на схеме:10

Наименование:HOSE TO CRANKCASE VENTILATION FILTER

Каталожный номер:S00011811

Комплект:1

Примечание:

№ на схеме:13

Наименование:LIFTING EYE, REAR

Каталожный номер:D04-143-30C

Комплект:1

Примечание:

№ на схеме:14

Наименование:CYLINDER HEAD ASSY

Каталожный номер:D04-001-30B

Комплект:1

Примечание:

№ на схеме:14.10

Наименование:VALVE SEAT INERT, INTAKE

Каталожный номер:D04-102-30

Комплект:6

Примечание:

№ на схеме:14.1

Наименование:HEXAGONAL SOCKET HEAD PLUG

Каталожный номер:D04-132-01

Комплект:2

Примечание:

№ на схеме:14.11

Наименование:PLUG

Каталожный номер:D04-317-01

Комплект:6

Примечание:

№ на схеме:14.12

Наименование:THROTTLE PLUG

Каталожный номер:D04-161-01

Комплект:1

Примечание:

№ на схеме:14.2

Наименование:PLUG

Каталожный номер:D04-308-01

Комплект:5

Примечание:

№ на схеме:14.3

Наименование:PARALLEL PINS

Каталожный номер:B00000116

Комплект:6

Примечание:GB/T119-A4*8

№ на схеме:14.4

Наименование:DOWEL PIN

Каталожный номер:D04-311-01A

Комплект:6

Примечание:

№ на схеме:14.5

Наименование:PLUG

Каталожный номер:D04-316-01

Комплект:1

Примечание:

№ на схеме:14.6

Наименование:PLUG

Каталожный номер:D04-167-01A

Комплект:6

Примечание:

№ на схеме:14.7

Наименование:VALVE GUIDE,

Каталожный номер:S00021061

Комплект:12

Примечание:

№ на схеме:14.8

Наименование:CYLINDER HEAD

Каталожный номер:D04-101-30B

Комплект:1

Примечание:

№ на схеме:14.9

Наименование:VALVE SEAT INSERT, EXHAUST

Каталожный номер:D04-103-30

Комплект:6

Примечание:

№ на схеме:15

Наименование:SEAL BAND, VALVE COVER

Каталожный номер:D04-135-30A

Комплект:1

Примечание:

№ на схеме:16

Наименование:VALVE COVER

Каталожный номер:D04-134-32

Комплект:1

Примечание:

№ на схеме:17

Наименование:ROCKER ARM ASSY

Каталожный номер:D04-007-32

Комплект:6

Примечание:

№ на схеме:18

Наименование:BOLT, ROCKER ARM

Каталожный номер:D04-120-30

Комплект:6

Примечание:

№ на схеме:19

Наименование:SEAL RING, BOLT-VALVE COVER

Каталожный номер:D04-300-01A

Комплект:6

Примечание:

№ на схеме:20

Наименование:BOLT, VALVE COVER

Каталожный номер:D04-136-30B

Комплект:6

Примечание:

№ на схеме:21

Наименование:WASHER, VALVE COVER SEAL RING

Каталожный номер:D04-301-01

Комплект:6

Примечание:

№ на схеме:22

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002148

Комплект:12

Примечание:Q/SC622-M8*45-10.9

№ на схеме:23

Наименование:BOLT, INJECTOR

Каталожный номер:D04-148-30

Комплект:6

Примечание:

№ на схеме:24

Наименование:CLAMP, INJECTOR

Каталожный номер:D04-147-32

Комплект:6

Примечание:

№ на схеме:25

Наименование:BOLT, AIR INTAKE PIPE

Каталожный номер:D04-307-01A

Комплект:6

Примечание:

№ на схеме:26

Наименование:SPACER, INJECTOR CLAMP

Каталожный номер:D04-302-02

Комплект:6

Примечание:

№ на схеме:27

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002016

Комплект:6

Примечание:Q/SC622-M10*55

№ на схеме:28

Наименование:HEXAGONAL HEAD SCREW PLUG

Каталожный номер:D02A-169-01

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-RING

Каталожный номер:B00001374

Комплект:1

Примечание:GB3452.1-14*2.65

№ на схеме:30

Наименование:PUSH ROD

Каталожный номер:D04-128-30A

Комплект:12

Примечание:

№ на схеме:31

Наименование:TAPPET

Каталожный номер:D04-127-30C

Комплект:12

Примечание:

№ на схеме:32

Наименование:VALVE SPRING

Каталожный номер:D04-113-30A

Комплект:12

Примечание:

№ на схеме:33

Наименование:VALVE STEM SEAL, EXHAUST

Каталожный номер:D04-107-30

Комплект:12

Примечание:

№ на схеме:34

Наименование:VALVE SPRING RETAINER

Каталожный номер:D04-114-30B

Комплект:12

Примечание:

№ на схеме:35

Наименование:VALVE COLLET

Каталожный номер:D04-115-30A

Комплект:24

Примечание:

№ на схеме:36

Наименование:VALVE, EXHAUST

Каталожный номер:D04-111-31B

Комплект:6

Примечание:

№ на схеме:37

Наименование:VALVE, INTAKE

Каталожный номер:D04-110-33

Комплект:6

Примечание:

№ на схеме:38

Наименование:STUD, THERMOSTAT

Каталожный номер:D04-306-01

Комплект:4

Примечание:

№ на схеме:39

Наименование:BLEEDING JOINT

Каталожный номер:D04-151-30

Комплект:1

Примечание:

№ на схеме:40

Наименование:HEXAGONAL SOCKET HEAD PLUG

Каталожный номер:D04-309-01

Комплект:1

Примечание:

№ на схеме:41

Наименование:STUD, THERMOSTAT

Каталожный номер:D04-305-01

Комплект:2

Примечание:

№ на схеме:42

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000846

Комплект:6

Примечание:GB/T6177-M8-Y

№ на схеме:43

Наименование:GASKET, THERMOSTAT

Каталожный номер:D04-304-01

Комплект:1

Примечание:

№ на схеме:45

Наименование:BOLT EXHAUST MANIFOLD

Каталожный номер:D04-145-30A

Комплект:12

Примечание:

№ на схеме:46

Наименование:GASKET, EXHAUST MANIFOLD

Каталожный номер:D04-144-30

Комплект:6

Примечание:
