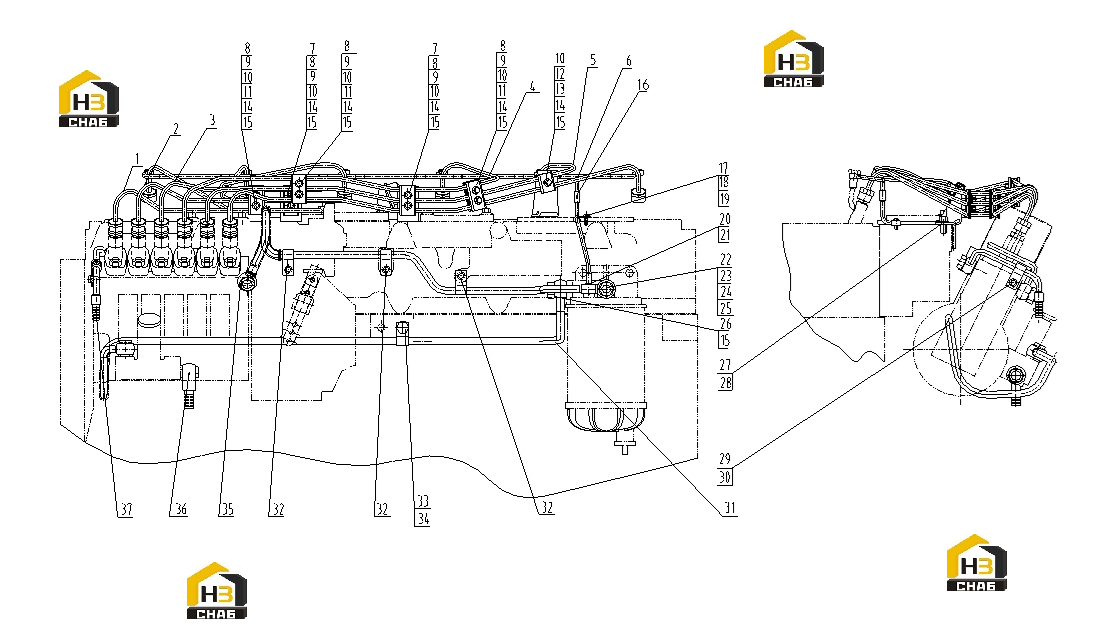

Трубопровод топливный

← Трубопровод системы охлаждения (часть 3) Форсунка →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.1 CYLINDER

Каталожный номер:D26-001-35

Комплект:1

Примечание:

№ на схеме:2

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.2 CYLINDER

Каталожный номер:D26-002-35

Комплект:1

Примечание:

№ на схеме:3

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.3 CYLINDER

Каталожный номер:D26-003-35

Комплект:1

Примечание:

№ на схеме:4

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.4 CYLINDER

Каталожный номер:D26-004-35

Комплект:1

Примечание:

№ на схеме:5

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.5 CYLINDER

Каталожный номер:D26-005-35

Комплект:1

Примечание:

№ на схеме:6

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.6 CYLINDER

Каталожный номер:D26-006-35

Комплект:1

Примечание:

№ на схеме:7

Наименование:BRACKET, LOW PRESSURE FUEL PIPE

Каталожный номер:D26-035-01

Комплект:2

Примечание:

№ на схеме:8

Наименование:CUSHION, CLAMP-LOW PESSURE FUEL PIPE

Каталожный номер:D26-104-01

Комплект:10

Примечание:

№ на схеме:9

Наименование:BRACE,FUEL TUBE

Каталожный номер:D26-105-01

Комплект:5

Примечание:

№ на схеме:10

Наименование:HEX HEAD BOLT

Каталожный номер:B00002108

Комплект:11

Примечание:Q/SC622-M5*25

№ на схеме:11

Наименование:BRACE WELDING, FUEL TUBE

Каталожный номер:D26-034-01

Комплект:3

Примечание:

№ на схеме:12

Наименование:CUSHION, CLAMP-LOW PESSURE FUEL PIPE

Каталожный номер:D26-104-02

Комплект:2

Примечание:

№ на схеме:13

Наименование:BRACE,FUEL TUBE

Каталожный номер:D26-105-02

Комплект:1

Примечание:

№ на схеме:14

Наименование:PLAIN WASHER

Каталожный номер:B00001296

Комплект:11

Примечание:GB/T97.1-5-200HV-Y

№ на схеме:15

Наименование:SPRING WASHER

Каталожный номер:B00001251

Комплект:11

Примечание:GB/T93-5

№ на схеме:16

Наименование:OIL RETURN PIPE

Каталожный номер:D26-008-34A

Комплект:1

Примечание:

№ на схеме:17

Наименование:CLAMP

Каталожный номер:D26-117-01

Комплект:2

Примечание:

№ на схеме:18

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000582

Комплект:2

Примечание:GB/T5783-M4*12

№ на схеме:19

Наименование:PLAIN WASHER

Каталожный номер:B00001293

Комплект:2

Примечание:GB/T97.1-4-200HV-Y

№ на схеме:20

Наименование:BANJO BOLT

Каталожный номер:B00002185

Комплект:1

Примечание:Q/SC642.1-01-M8*1

№ на схеме:21

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:S00004430

Комплект:2

Примечание:

№ на схеме:22

Наименование:HEXAGON PIPE PLUG

Каталожный номер:B00001724

Комплект:1

Примечание:Q/SC587.1-M10*1

№ на схеме:23

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001545

Комплект:1

Примечание:Q/SC1294-10

№ на схеме:24

Наименование:BANJO BOLT

Каталожный номер:D26-121-31

Комплект:1

Примечание:

№ на схеме:25

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:S00004432

Комплект:4

Примечание:

№ на схеме:26

Наименование:BANJO BOLT

Каталожный номер:B00002179

Комплект:1

Примечание:Q/SC642.1-01-M14*1.5

№ на схеме:27

Наименование:HEX HEAD BOLT

Каталожный номер:B00002145

Комплект:1

Примечание:Q/SC622-M8*40

№ на схеме:28

Наименование:NUT, HEX FLANGE HEAD CAP

Каталожный номер:B00000846

Комплект:2

Примечание:GB/T6177-M8-Y

№ на схеме:29

Наименование:HEX HEAD BOLT

Каталожный номер:B00002130

Комплект:1

Примечание:Q/SC622-M8*12

№ на схеме:30

Наименование:CLAMP

Каталожный номер:D26-117-31

Комплект:1

Примечание:

№ на схеме:31

Наименование:FUEL SUPPLY PUMP OUTLET TUBE

Каталожный номер:D26-115-41

Комплект:1

Примечание:

№ на схеме:32

Наименование:CLAMP

Каталожный номер:D26-117-34

Комплект:3

Примечание:

№ на схеме:33

Наименование:CLAMP

Каталожный номер:D26-117-39

Комплект:1

Примечание:

№ на схеме:34

Наименование:HEX HEAD BOLT

Каталожный номер:B00002045

Комплект:1

Примечание:Q/SC622-M12*20

№ на схеме:35

Наименование:FUEL INJECTION PUMP FUEL INLET TUBE

Каталожный номер:D26-114-31A

Комплект:1

Примечание:

№ на схеме:36

Наименование:JOINT ASSY (WELDED)

Каталожный номер:D26-007-03

Комплект:1

Примечание:

№ на схеме:37

Наименование:FUEL INJECTION PUMP FUEL RETURN TUBE ASSY (WELDED)

Каталожный номер:D26-008-08

Комплект:1

Примечание:
