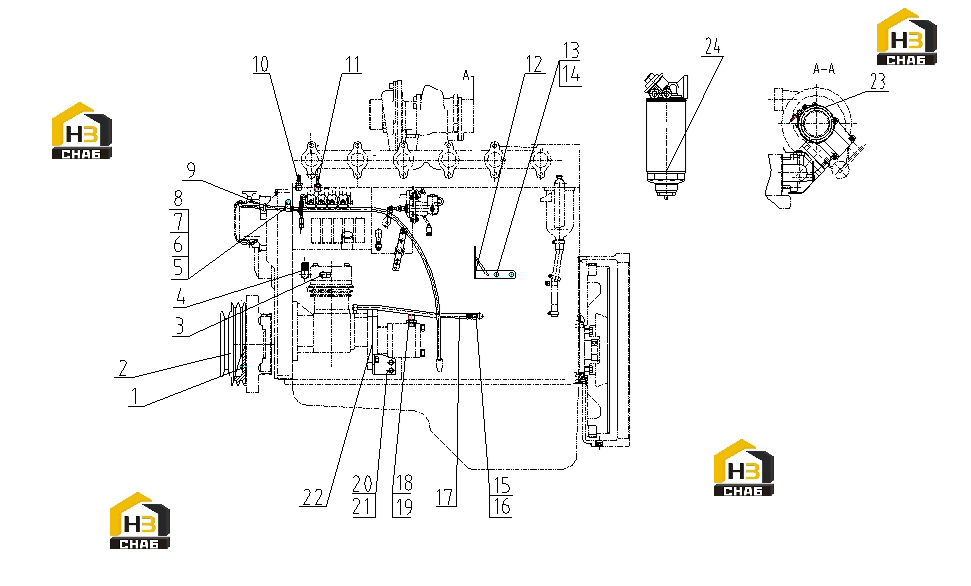

Комплектующие двигателя

← Насос топливный Блок цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002017

Комплект:4

Примечание:Q/SC622-M10*55-10.9

№ на схеме:2

Наименование:PULLEY, CRANKSHAFT

Каталожный номер:D00-108-71

Комплект:1

Примечание:

№ на схеме:3

Наименование:JOINT, AIR OUTLET PIPE-AIR COMPRESSOR

Каталожный номер:D00-160-20

Комплект:1

Примечание:

№ на схеме:4

Наименование:JOINT ELBOW

Каталожный номер:D00-105-20

Комплект:1

Примечание:

№ на схеме:5

Наименование:CLAMP

Каталожный номер:D00-138-04

Комплект:1

Примечание:

№ на схеме:6

Наименование:BRACKET

Каталожный номер:D00-143-28

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002137

Комплект:1

Примечание:Q/SC622-M8*25

№ на схеме:8

Наименование:SPACER

Каталожный номер:D00-140-01

Комплект:1

Примечание:

№ на схеме:9

Наименование:OIL DIPSTICK AND TUBE ADAPTER ASSY

Каталожный номер:T00-037-01

Комплект:4

Примечание:

№ на схеме:10

Наименование:BLEEDING JOINT

Каталожный номер:D04-151-30

Комплект:1

Примечание:

№ на схеме:11

Наименование:JOINT, WARM WATER OUTLET FROM ENGINE

Каталожный номер:D00-163-08

Комплект:1

Примечание:

№ на схеме:12

Наименование:BRACKET ASSY (WELDED), CONTROL LEVER

Каталожный номер:D00-037-10

Комплект:1

Примечание:

№ на схеме:13

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002134

Комплект:2

Примечание:Q/SC622-M8*20

№ на схеме:14

Наименование:SPRING WASHER

Каталожный номер:B00001253

Комплект:2

Примечание:GB/T93-8

№ на схеме:15

Наименование:BANJO BOLT

Каталожный номер:B00002177

Комплект:2

Примечание:Q/SC642.1-01-M10*1

№ на схеме:16

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001545

Комплект:4

Примечание:Q/SC1294-10

№ на схеме:17

Наименование:OIL INLET PIPE, AIR COMPRESSOR

Каталожный номер:D00-106-11

Комплект:1

Примечание:

№ на схеме:18

Наименование:OIL OUTLET JOINT ADAPTER, STEERING PUMP

Каталожный номер:D00-299-01

Комплект:1

Примечание:

№ на схеме:19

Наименование:COPPER WASHER

Каталожный номер:B00001837

Комплект:1

Примечание:Q/SC598-20*30

№ на схеме:20

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00001996

Комплект:2

Примечание:Q/SC622-M10*20

№ на схеме:21

Наименование:BRACKET, AIR COMPRESSOR

Каталожный номер:D00-101-40A

Комплект:1

Примечание:

№ на схеме:22

Наименование:GASKET, STEERING PUMP

Каталожный номер:D02B-115-01A

Комплект:1

Примечание:

№ на схеме:23

Наименование:CLAMP

Каталожный номер:D13-001-01

Комплект:1

Примечание:

№ на схеме:24

Наименование:WATER/FUEL SEPARATOR ASSY

Каталожный номер:D00-034-07

Комплект:1

Примечание:
