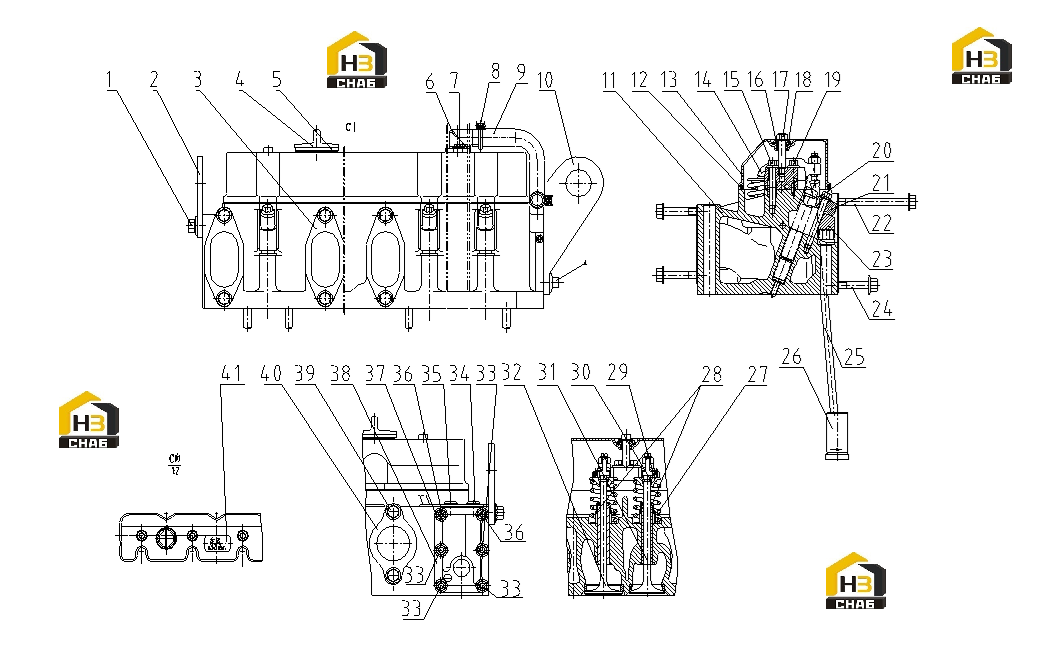

Головка блока цилиндров

← Поддон масляный Поршень и шатун →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002047

Комплект:4

Примечание:Q/SC622-M12*25

№ на схеме:2

Наименование:FRONT LIFTING EYE

Каталожный номер:D04-142-30C

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET, AIR INTAKE PIPE

Каталожный номер:D04-131-30

Комплект:6

Примечание:

№ на схеме:4

Наименование:OIL FILLER COVER

Каталожный номер:D04-138-01A

Комплект:1

Примечание:

№ на схеме:5

Наименование:OIL FILLER COVER GASKET

Каталожный номер:D04-139-02

Комплект:1

Примечание:

№ на схеме:6

Наименование:JOINT ASSY, FUMES DISPOSAL

Каталожный номер:D04-017-50

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002111

Комплект:2

Примечание:Q/SC622-M6*12

№ на схеме:8

Наименование:CLAMP

Каталожный номер:B00001565

Комплект:2

Примечание:

№ на схеме:9

Наименование:HOSE TO CRANKCASE VENTILATION FILTER

Каталожный номер:S00011811

Комплект:1

Примечание:

№ на схеме:10

Наименование:REARLIFTING EYE

Каталожный номер:D04-143-30C

Комплект:1

Примечание:

№ на схеме:11

Наименование:CYLINDER HEAD ASSY

Каталожный номер:D04-001-38

Комплект:1

Примечание:

№ на схеме:12

Наименование:VALVE COVER SEAL (RECTANGULAR)

Каталожный номер:D04-135-30A

Комплект:1

Примечание:

№ на схеме:13

Наименование:VALVE COVER

Каталожный номер:D04-134-32

Комплект:1

Примечание:

№ на схеме:14

Наименование:ROCKER ARM ASSY

Каталожный номер:D04-007-32

Комплект:6

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:D04-120-30

Комплект:6

Примечание:

№ на схеме:16

Наименование:O-RING

Каталожный номер:D04-300-01A

Комплект:6

Примечание:

№ на схеме:17

Наименование:VALVE COVER BOLT

Каталожный номер:D04-136-30B

Комплект:6

Примечание:

№ на схеме:18

Наименование:GASKET

Каталожный номер:D04-301-01

Комплект:6

Примечание:

№ на схеме:19

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002148

Комплект:12

Примечание:Q/SC622-M8*45-10.9

№ на схеме:20

Наименование:INJECTOR BOLT

Каталожный номер:D04-148-30

Комплект:6

Примечание:

№ на схеме:21

Наименование:INJECTOR CLAMP

Каталожный номер:D04-147-32

Комплект:6

Примечание:

№ на схеме:22

Наименование:BOLT, AIR INTAKE PIPE

Каталожный номер:D04-307-01A

Комплект:6

Примечание:

№ на схеме:23

Наименование:INJECTOR CLAMP SPACER

Каталожный номер:D04-302-02

Комплект:6

Примечание:

№ на схеме:24

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002016

Комплект:6

Примечание:Q/SC622-M10*55

№ на схеме:25

Наименование:PUSH ROD

Каталожный номер:D04-128-30A

Комплект:12

Примечание:

№ на схеме:26

Наименование:TAPPET

Каталожный номер:D04-127-30C

Комплект:12

Примечание:

№ на схеме:27

Наименование:VALVE SPRING

Каталожный номер:D04-113-30A

Комплект:12

Примечание:

№ на схеме:28

Наименование:VALVE STEM SEAL, EXHAUST

Каталожный номер:D04-107-30

Комплект:12

Примечание:

№ на схеме:29

Наименование:VALVE SPRING RETAINER

Каталожный номер:D04-114-30B

Комплект:12

Примечание:

№ на схеме:30

Наименование:VALVE COLLET (HALF)

Каталожный номер:D04-115-30A

Комплект:24

Примечание:

№ на схеме:31

Наименование:EXHAUST VALVE

Каталожный номер:D04-111-31B

Комплект:6

Примечание:

№ на схеме:32

Наименование:INTAKE VALVE

Каталожный номер:D04-110-34

Комплект:6

Примечание:

№ на схеме:33

Наименование:THERMOSTAT STUD

Каталожный номер:D04-306-01

Комплект:4

Примечание:

№ на схеме:34

Наименование:JOINT

Каталожный номер:D04-151-30

Комплект:1

Примечание:

№ на схеме:35

Наименование:PLUG

Каталожный номер:D04-309-01

Комплект:1

Примечание:

№ на схеме:36

Наименование:THERMOSTAT STUD

Каталожный номер:D04-305-01

Комплект:2

Примечание:

№ на схеме:37

Наименование:NUT, HEX FLANGE HEAD CAP

Каталожный номер:B00000846

Комплект:6

Примечание:GB/T6177-M8-Y

№ на схеме:38

Наименование:THERMOSTAT GASKET

Каталожный номер:D04-304-01

Комплект:1

Примечание:

№ на схеме:39

Наименование:BOLT EXHAUST MANIFOLD

Каталожный номер:D04-145-30A

Комплект:12

Примечание:

№ на схеме:40

Наименование:GASKET, EXHAUST MANIFOLD

Каталожный номер:D04-144-30

Комплект:6

Примечание:

№ на схеме:41

Наименование:TRADEMARK

Каталожный номер:D04-164-01

Комплект:1

Примечание:
