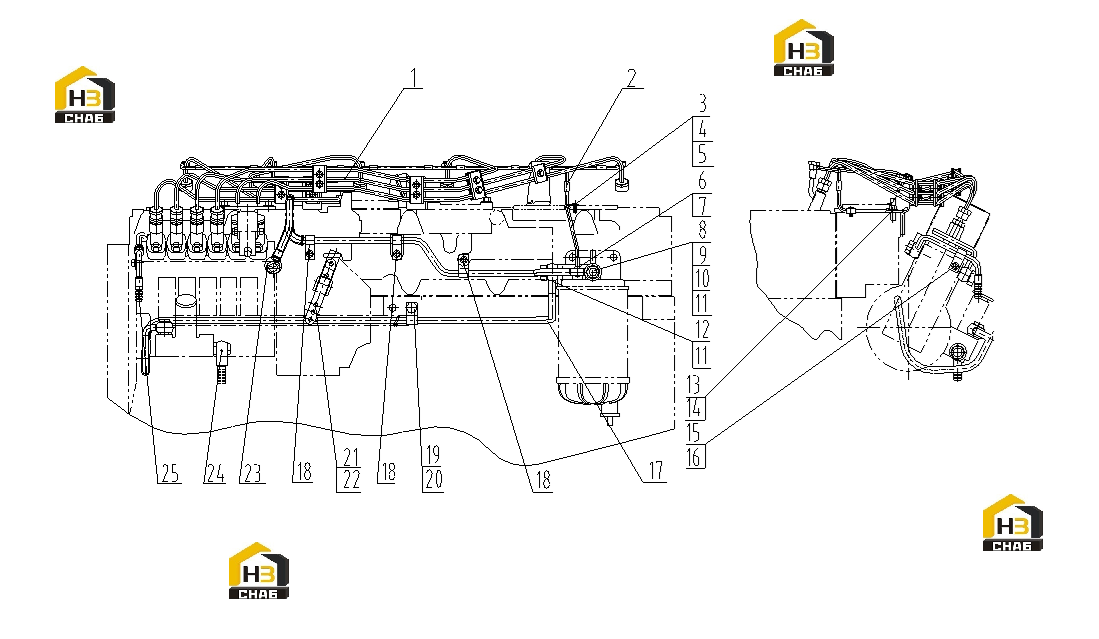

Система топливная

← Трубопровод системы охлаждения (часть 2) Форсунка →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HIGH PRESSURE FUEL PIPE ASSY

Каталожный номер:D26-020-08

Комплект:1

Примечание:

№ на схеме:2

Наименование:OIL RETURN PIPE

Каталожный номер:D26-008-34A

Комплект:1

Примечание:

№ на схеме:3

Наименование:CLAMP

Каталожный номер:D26-117-01

Комплект:2

Примечание:

№ на схеме:4

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000582

Комплект:2

Примечание:GB/T5783-M4*12

№ на схеме:5

Наименование:PLAIN WASHER

Каталожный номер:B00001293

Комплект:2

Примечание:GB/T97.1-4-200HV-Y

№ на схеме:6

Наименование:BANJO BOLT

Каталожный номер:B00002185

Комплект:1

Примечание:Q/SC642.1-01-M8*1

№ на схеме:7

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001555

Комплект:2

Примечание:Q/SC1294-8

№ на схеме:8

Наименование:HEXAGON PIPE PLUG

Каталожный номер:B00001724

Комплект:1

Примечание:Q/SC587.1-M10*1

№ на схеме:9

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001545

Комплект:1

Примечание:Q/SC1294-10

№ на схеме:10

Наименование:BANJO BOLT

Каталожный номер:D26-121-31

Комплект:1

Примечание:

№ на схеме:11

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001547

Комплект:4

Примечание:Q/SC1294-14

№ на схеме:12

Наименование:BANJO BOLT

Каталожный номер:B00002179

Комплект:1

Примечание:Q/SC642.1-01-M14*1.5

№ на схеме:13

Наименование:HEX HEAD BOLT

Каталожный номер:B00002145

Комплект:1

Примечание:Q/SC622-M8*40

№ на схеме:14

Наименование:NUT, HEX FLANGE HEAD CAP

Каталожный номер:B00000846

Комплект:2

Примечание:GB/T6177-M8-Y

№ на схеме:15

Наименование:HEX HEAD BOLT

Каталожный номер:B00002130

Комплект:1

Примечание:Q/SC622-M8*12

№ на схеме:16

Наименование:CLAMP

Каталожный номер:D26-117-31

Комплект:1

Примечание:

№ на схеме:17

Наименование:FUEL SUPPLY PUMP OUTLET TUBE

Каталожный номер:D26-115-41

Комплект:1

Примечание:

№ на схеме:18

Наименование:CLAMP

Каталожный номер:D26-117-34

Комплект:3

Примечание:

№ на схеме:19

Наименование:CLAMP

Каталожный номер:D26-117-39

Комплект:1

Примечание:

№ на схеме:20

Наименование:HEX HEAD BOLT

Каталожный номер:B00002134

Комплект:1

Примечание:Q/SC622-M8*20

№ на схеме:21

Наименование:CONTROL LEVER

Каталожный номер:D26-128-03

Комплект:1

Примечание:

№ на схеме:22

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002143

Комплект:2

Примечание:Q/SC622-M8*35-10.9

№ на схеме:23

Наименование:FUEL INJECTION PUMP FUEL INLET TUBE

Каталожный номер:D26-114-31A

Комплект:1

Примечание:

№ на схеме:24

Наименование:JOINT ASSY (WELDED)

Каталожный номер:D26-007-01

Комплект:1

Примечание:

№ на схеме:25

Наименование:FUEL INJECTION PUMP FUEL RETURN TUBE ASSY (WELDED)

Каталожный номер:D26-030-03

Комплект:1

Примечание:
