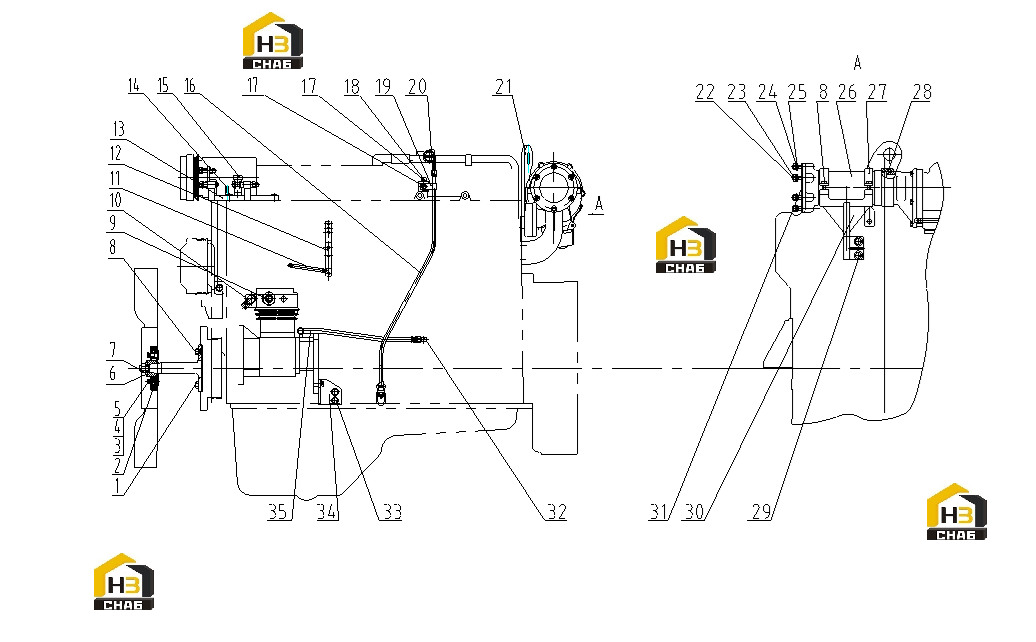

Комплектующие двигателя

← Насос топливный Блок цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFT, FAN DRIVE

Каталожный номер:D00-109-01B

Комплект:1

Примечание:

№ на схеме:2

Наименование:RUBBER VULCANIZED COUPLING PLATE, FAN

Каталожный номер:D00-002-01A

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPRING WASHER

Каталожный номер:B00001239

Комплект:4

Примечание:GB/T93-12

№ на схеме:4

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00004836

Комплект:4

Примечание:GB/T5786-M12*1.25*25-ZN.D

№ на схеме:5

Наименование:PLAIN WASHER

Каталожный номер:B00001278

Комплект:4

Примечание:GB/T97.1-12-200HV-Y

№ на схеме:6

Наименование:CLAMP

Каталожный номер:D00-110-01

Комплект:1

Примечание:

№ на схеме:7

Наименование:NUT, FAN

Каталожный номер:D00-147-01

Комплект:1

Примечание:

№ на схеме:8

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002001

Комплект:8

Примечание:Q/SC622-M10*30

№ на схеме:9

Наименование:JOINT, AIR OUTLET PIPE-AIR COMPRESSOR

Каталожный номер:D00-160-08

Комплект:1

Примечание:

№ на схеме:10

Наименование:JOINT ELBOW

Каталожный номер:D00-105-08

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPRING

Каталожный номер:D59-103-01

Комплект:1

Примечание:

№ на схеме:12

Наименование:POLE

Каталожный номер:D00-230-18

Комплект:1

Примечание:

№ на схеме:13

Наименование:BRACKET ASSY, COMPRESSOR-COOL AIR CONDITIONER

Каталожный номер:D00-010-04

Комплект:1

Примечание:

№ на схеме:14

Наименование:BLEEDING JOINT

Каталожный номер:D00-290-01

Комплект:1

Примечание:

№ на схеме:15

Наименование:JOINT, WARM WATER OUTLET FROM ENGINE

Каталожный номер:D00-163-09

Комплект:1

Примечание:

№ на схеме:16

Наименование:TUBE ASSY (WELDED), OIL DIPSTICK

Каталожный номер:D00-008-08

Комплект:1

Примечание:

№ на схеме:17

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002132

Комплект:3

Примечание:Q/SC622-M8*16

№ на схеме:18

Наименование:BRACKET ASSY (WELDED), TUBE ADAPTER-OIL DIPSTICK

Каталожный номер:D00-009-04

Комплект:1

Примечание:

№ на схеме:19

Наименование:CLAMP

Каталожный номер:D00-138-01

Комплект:1

Примечание:

№ на схеме:20

Наименование:OIL DIPSTICK ASSY

Каталожный номер:D00-006-07

Комплект:1

Примечание:

№ на схеме:21

Наименование:REARLIFTING EYE

Каталожный номер:D00-172-05

Комплект:1

Примечание:

№ на схеме:22

Наименование:STUD

Каталожный номер:B00001100

Комплект:6

Примечание:GB/T899-GM10-M10*30-8.8-Y

№ на схеме:23

Наименование:NUT, HEX FLANGE HEAD CAP

Каталожный номер:B00000833

Комплект:6

Примечание:GB/T6177-M10-Y

№ на схеме:24

Наименование:SPRING WASHER

Каталожный номер:B00001237

Комплект:6

Примечание:GB/T93-10

№ на схеме:25

Наименование:PLAIN WASHER

Каталожный номер:B00001275

Комплект:6

Примечание:GB/T97.1-10-200HV-Y

№ на схеме:26

Наименование:EXHAUST PIPE ELBOW

Каталожный номер:D00-118-26

Комплект:1

Примечание:

№ на схеме:27

Наименование:CLAMP

Каталожный номер:D00-185-01

Комплект:2

Примечание:

№ на схеме:28

Наименование:SEALING RING

Каталожный номер:D00-121-01

Комплект:2

Примечание:

№ на схеме:29

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002010

Комплект:2

Примечание:Q/SC622-M10*45

№ на схеме:30

Наименование:BRACKET

Каталожный номер:D00-143-02A

Комплект:1

Примечание:

№ на схеме:31

Наименование:GASKET, EXHAUST PIPE ELBOW

Каталожный номер:D00-173-03

Комплект:1

Примечание:

№ на схеме:32

Наименование:JOINT ELBOW

Каталожный номер:D02A-167-01

Комплект:1

Примечание:

№ на схеме:33

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00001996

Комплект:2

Примечание:Q/SC622-M10*20

№ на схеме:34

Наименование:BRACKET, AIR COMPRESSOR

Каталожный номер:D00-101-40A

Комплект:1

Примечание:

№ на схеме:35

Наименование:OIL INLET PIPE, AIR COMPRESSOR

Каталожный номер:D00-106-02A

Комплект:1

Примечание:
