Стартер и генератор

← Вал распределительный Коллектор впускной →

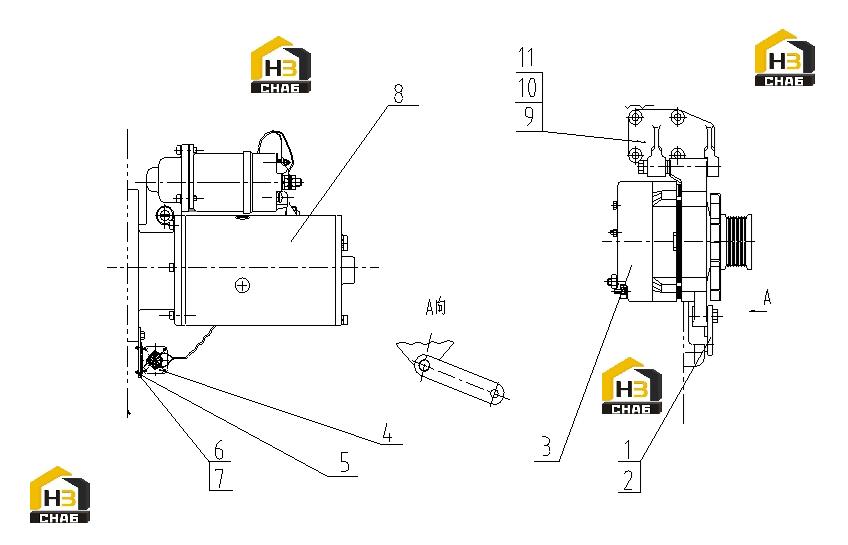

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRACKET

Каталожный номер:D11-105-31

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002001

Комплект:1

Примечание:Q/SC622-M10*30

№ на схеме:3

Наименование:ALTERNATOR

Каталожный номер:D11-102-02

Комплект:1

Примечание:

№ на схеме:4

Наименование:STARTING RELAY

Каталожный номер:D11-116-01A

Комплект:1

Примечание:

№ на схеме:5

Наименование:BRACKET STARTING RELAY

Каталожный номер:D11-115-02

Комплект:1

Примечание:

№ на схеме:6

Наименование:HEX HEAD BOLT (FLANGED)

Каталожный номер:B00002118

Комплект:2

Примечание:Q/SC622-M6*20

№ на схеме:7

Наименование:NUT, HEX FLANGE HEAD CAP

Каталожный номер:B00000843

Комплект:2

Примечание:GB/T6177-M6-Y

№ на схеме:8

Наименование:STARTING MOTOR

Каталожный номер:D11-101-08

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00001990

Комплект:1

Примечание:Q/SC622-M10*100-10.9

№ на схеме:10

Наименование:SPACE SLEEVE

Каталожный номер:D11-104-01

Комплект:1

Примечание:

№ на схеме:11

Наименование:ALTERNATOR BRACKET

Каталожный номер:D11-103-31A

Комплект:1

Примечание:
