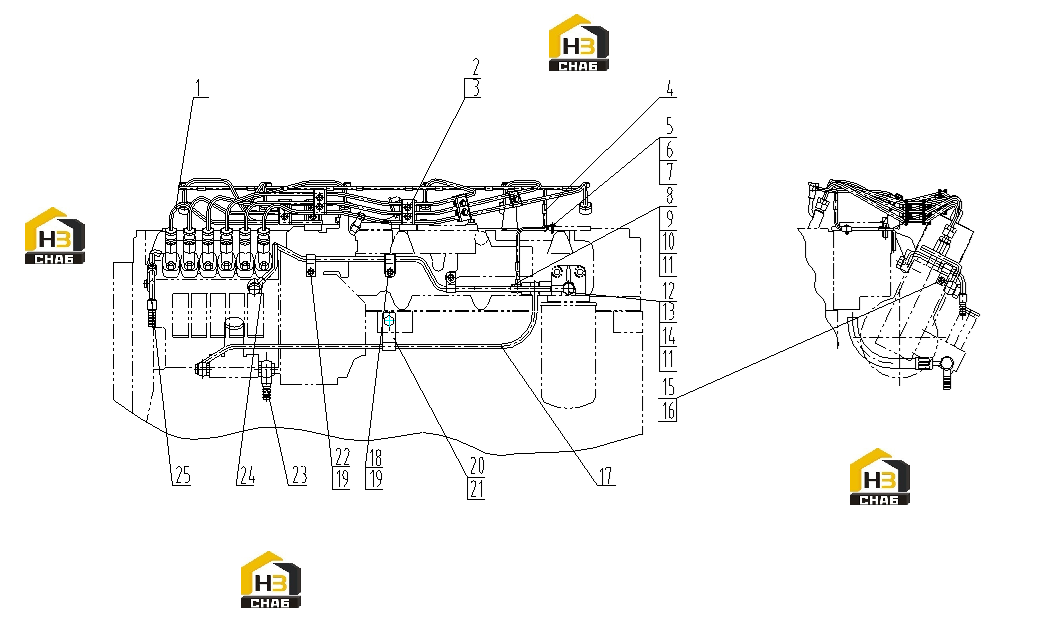

Система топливная

← Трубопровод системы охлаждения (часть 2) Форсунка →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HIGH PRESSURE FUEL PIPE ASSY

Каталожный номер:D26-020-04

Комплект:1

Примечание:

№ на схеме:2

Наименование:HEX HEAD BOLT

Каталожный номер:B00002134

Комплект:3

Примечание:Q/SC622-M8*20

№ на схеме:3

Наименование:PLAIN WASHER

Каталожный номер:B00001299

Комплект:2

Примечание:GB/T97.1-8-200HV-Y

№ на схеме:4

Наименование:OIL RETURN PIPE

Каталожный номер:D26-008-33A

Комплект:1

Примечание:

№ на схеме:5

Наименование:CLAMP

Каталожный номер:D26-117-01

Комплект:2

Примечание:

№ на схеме:6

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000582

Комплект:2

Примечание:GB/T5783-M4*12

№ на схеме:7

Наименование:PLAIN WASHER

Каталожный номер:B00001293

Комплект:2

Примечание:GB/T97.1-4-200HV-Y

№ на схеме:8

Наименование:BANJO BOLT

Каталожный номер:D26-121-30

Комплект:1

Примечание:

№ на схеме:9

Наименование:BANJO BOLT

Каталожный номер:B00002185

Комплект:1

Примечание:Q/SC642.1-01-M8*1

№ на схеме:10

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001555

Комплект:2

Примечание:Q/SC1294-8

№ на схеме:11

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001546

Комплект:4

Примечание:Q/SC1294-12

№ на схеме:12

Наименование:HEXAGON PIPE PLUG

Каталожный номер:B00001724

Комплект:1

Примечание:Q/SC587.1-M10*1

№ на схеме:13

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001545

Комплект:1

Примечание:Q/SC1294-10

№ на схеме:14

Наименование:BANJO BOLT

Каталожный номер:D26-121-01

Комплект:1

Примечание:

№ на схеме:15

Наименование:CLAMP

Каталожный номер:D26-117-31

Комплект:1

Примечание:

№ на схеме:16

Наименование:HEX HEAD BOLT

Каталожный номер:B00002111

Комплект:1

Примечание:Q/SC622-M6*12

№ на схеме:17

Наименование:FUEL SUPPLY PUMP OUTLET TUBE

Каталожный номер:D26-115-31

Комплект:1

Примечание:

№ на схеме:18

Наименование:CLAMP

Каталожный номер:D26-117-30

Комплект:2

Примечание:

№ на схеме:19

Наименование:HEX HEAD BOLT

Каталожный номер:B00002132

Комплект:3

Примечание:Q/SC622-M8*16

№ на схеме:20

Наименование:CLAMP

Каталожный номер:D26-117-38

Комплект:1

Примечание:

№ на схеме:21

Наименование:HEX HEAD BOLT

Каталожный номер:B00002045

Комплект:1

Примечание:Q/SC622-M12*20

№ на схеме:22

Наименование:CLAMP

Каталожный номер:D26-117-32

Комплект:1

Примечание:

№ на схеме:23

Наименование:JOINT ASSY (WELDED)

Каталожный номер:D26-007-01

Комплект:1

Примечание:

№ на схеме:24

Наименование:FUEL INJECTION PUMP FUEL INLET TUBE

Каталожный номер:D26-114-30A

Комплект:1

Примечание:

№ на схеме:25

Наименование:FUEL INJECTION PUMP FUEL RETURN TUBE ASSY (WELDED)

Каталожный номер:D26-030-03

Комплект:1

Примечание:
