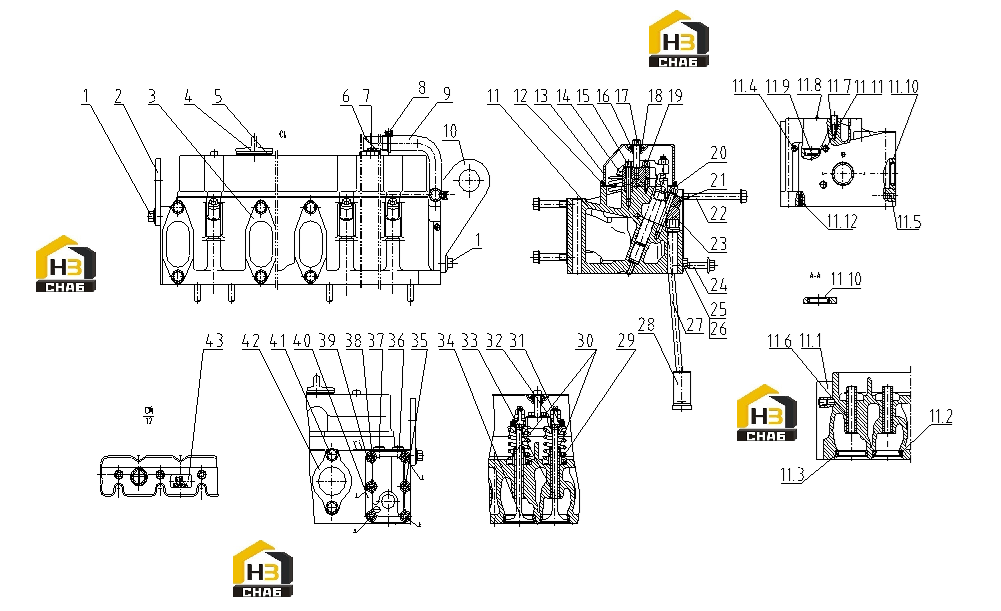

Головка блока цилиндров

← Поддон масляный Поршень и шатун →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002047

Комплект:2

Примечание:Q/SC622-M12*25

№ на схеме:2

Наименование:EYE PLATE, FRONT

Каталожный номер:D04-142-30C

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET, INTAKE MANIFOLD

Каталожный номер:D04-131-30

Комплект:6

Примечание:

№ на схеме:4

Наименование:CAP, OIL FILLER

Каталожный номер:D04-138-01A

Комплект:1

Примечание:

№ на схеме:5

Наименование:GASKET, OIL FILLER CAP

Каталожный номер:D04-139-02

Комплект:1

Примечание:

№ на схеме:6

Наименование:TUBE, VENTILATION

Каталожный номер:D04-017-50

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002111

Комплект:2

Примечание:Q/SC622-M6*12

№ на схеме:8

Наименование:CLAMP

Каталожный номер:B00001565

Комплект:2

Примечание:Q/SC1302-18~32

№ на схеме:9

Наименование:MIST INLET PIPE, CRANKCASE VENT FILTER

Каталожный номер:S00011811

Комплект:1

Примечание:

№ на схеме:10

Наименование:REAR EYE PLATE

Каталожный номер:D04-143-30C

Комплект:1

Примечание:

№ на схеме:11

Наименование:CYLINDER HEAD ASSEMBLY

Каталожный номер:D04-001-30B

Комплект:1

Примечание:

№ на схеме:11.10

Наименование:PLUG, EXPANSION

Каталожный номер:D04-167-01A

Комплект:6

Примечание:

№ на схеме:11.1

Наименование:CYLINDER HEAD

Каталожный номер:D04-101-30B

Комплект:1

Примечание:

№ на схеме:11.11

Наименование:PLUG, EXPANSION

Каталожный номер:D04-316-01

Комплект:1

Примечание:

№ на схеме:11.12

Наименование:PIN, THROTTLING

Каталожный номер:D04-161-01

Комплект:1

Примечание:

№ на схеме:11.2

Наименование:INSERT, EXHAUST VALVE

Каталожный номер:D04-103-30

Комплект:6

Примечание:

№ на схеме:11.3

Наименование:INSERT, INTAKE VALVE

Каталожный номер:D04-102-30

Комплект:6

Примечание:

№ на схеме:11.4

Наименование:PLUG, PIPE

Каталожный номер:D04-132-01

Комплект:2

Примечание:

№ на схеме:11.5

Наименование:PLUG

Каталожный номер:D04-317-01

Комплект:6

Примечание:

№ на схеме:11.6

Наименование:GUIDE, INTAKE

Каталожный номер:D04-104-30A

Комплект:12

Примечание:

№ на схеме:11.7

Наименование:PIN

Каталожный номер:D04-311-01A

Комплект:6

Примечание:

№ на схеме:11.8

Наименование:DOWEL, PIN

Каталожный номер:B00000116

Комплект:6

Примечание:GB/T119-A4*8

№ на схеме:11.9

Наименование:PLUG, EXPANSION

Каталожный номер:D04-308-01

Комплект:5

Примечание:

№ на схеме:12

Наименование:SEAL, VALVE COVER

Каталожный номер:D04-135-30A

Комплект:1

Примечание:

№ на схеме:13

Наименование:VALVE COVER

Каталожный номер:D04-134-32

Комплект:1

Примечание:

№ на схеме:14

Наименование:ROCKER ARM

Каталожный номер:D04-007-32

Комплект:6

Примечание:

№ на схеме:15

Наименование:BOLT, ROCKER ARM SHAFT

Каталожный номер:D04-120-30

Комплект:6

Примечание:

№ на схеме:16

Наименование:SEAL, VALVE COVER BOLT

Каталожный номер:D04-300-01A

Комплект:6

Примечание:

№ на схеме:17

Наименование:BOLT, VALVE COVER

Каталожный номер:D04-136-30B

Комплект:6

Примечание:

№ на схеме:18

Наименование:WASHER, VALVE COVER BOLT

Каталожный номер:D04-301-01

Комплект:6

Примечание:

№ на схеме:19

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002148

Комплект:12

Примечание:Q/SC622-M8*45-10.9

№ на схеме:20

Наименование:BOLT, INJECTOR

Каталожный номер:D04-148-30

Комплект:6

Примечание:

№ на схеме:21

Наименование:CLAMP, INJECTOR

Каталожный номер:D04-147-32

Комплект:6

Примечание:

№ на схеме:22

Наименование:BOLT, INTAKE MANIFOLD

Каталожный номер:D04-307-01A

Комплект:6

Примечание:

№ на схеме:23

Наименование:SUPPORT, INJECTOR CLAMP

Каталожный номер:D04-302-02

Комплект:6

Примечание:

№ на схеме:24

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002016

Комплект:6

Примечание:Q/SC622-M10*55

№ на схеме:25

Наименование:PLUG, PIPE

Каталожный номер:D02A-169-01

Комплект:1

Примечание:

№ на схеме:26

Наименование:SEAL, O RING

Каталожный номер:B00001374

Комплект:1

Примечание:GB3452.1-14*2.65

№ на схеме:27

Наименование:PUSH ROD

Каталожный номер:D04-128-30A

Комплект:12

Примечание:

№ на схеме:28

Наименование:TAPPET

Каталожный номер:D04-127-30C

Комплект:12

Примечание:

№ на схеме:29

Наименование:SPRING, VALVE

Каталожный номер:D04-113-30A

Комплект:12

Примечание:

№ на схеме:30

Наименование:SEAL, EXHAUST VALVE STEAM

Каталожный номер:D04-107-30

Комплект:12

Примечание:

№ на схеме:31

Наименование:RETAINER, VALVE SPRING

Каталожный номер:D04-114-30B

Комплект:12

Примечание:

№ на схеме:32

Наименование:COLLET, VALVE

Каталожный номер:D04-115-30A

Комплект:24

Примечание:

№ на схеме:33

Наименование:EXHAUST VALVE

Каталожный номер:D04-111-31B

Комплект:6

Примечание:

№ на схеме:34

Наименование:INTAKE VALVE

Каталожный номер:D04-110-33

Комплект:6

Примечание:

№ на схеме:35

Наименование:STUD, THERMOSTAT

Каталожный номер:D04-306-01

Комплект:4

Примечание:

№ на схеме:36

Наименование:CONNECTOR, VENT

Каталожный номер:D04-151-30

Комплект:1

Примечание:

№ на схеме:37

Наименование:PLUG

Каталожный номер:D04-309-01

Комплект:1

Примечание:

№ на схеме:38

Наименование:STUD, THERMOSTAT

Каталожный номер:D04-305-01

Комплект:2

Примечание:

№ на схеме:39

Наименование:NUT, HEX FLANGE HEAD CAP

Каталожный номер:B00000846

Комплект:6

Примечание:GB/T6177-M8-Y

№ на схеме:40

Наименование:GASKET, THERMOSTAT

Каталожный номер:D04-304-01

Комплект:1

Примечание:

№ на схеме:41

Наименование:BOLT, EXHAUST MANIFOLD

Каталожный номер:D04-145-30A

Комплект:12

Примечание:

№ на схеме:42

Наименование:GASKET, EXHAUST MANIFOLD

Каталожный номер:D04-144-30

Комплект:6

Примечание:

№ на схеме:43

Наименование:TRADEMARK PLATE

Каталожный номер:D04-164-01

Комплект:1

Примечание:
