Комплектующие двигателя

← Генератор, шкивы, ремень и вентилятор Двигатель в сборе →

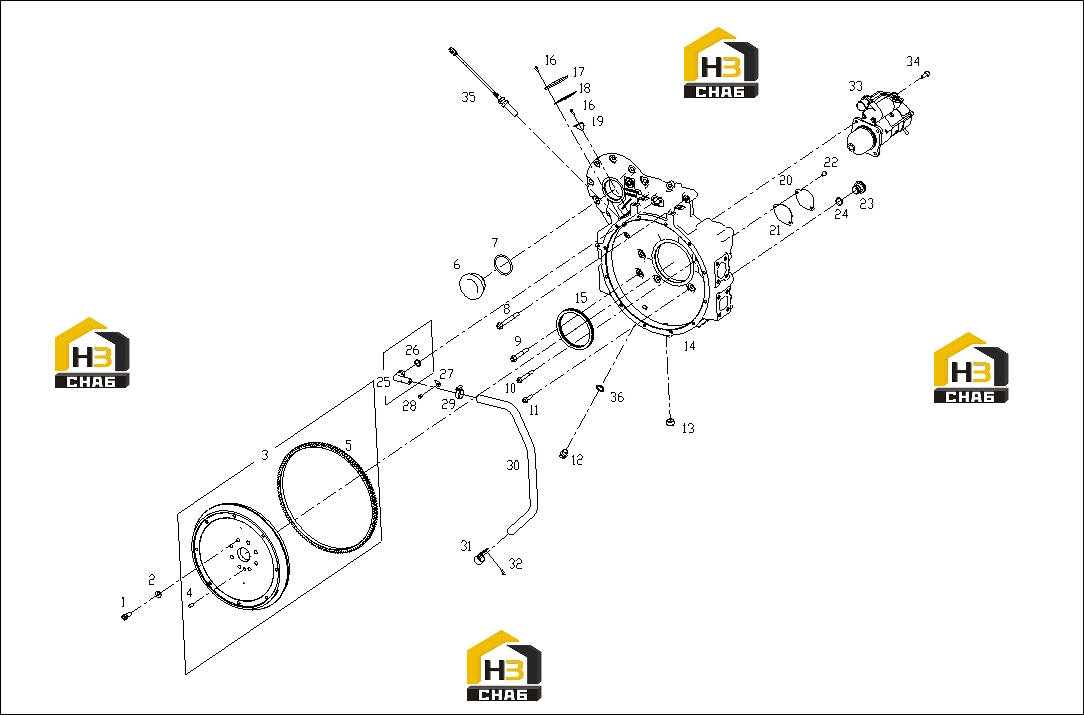

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:S00003468

Комплект:8

Примечание:

№ на схеме:2

Наименование:GASKET

Каталожный номер:S00004914

Комплект:8

Примечание:

№ на схеме:3

Наименование:FLYWHEEL AND RING GEAR ASSY

Каталожный номер:S00010023

Комплект:1

Примечание:

№ на схеме:4

Наименование:PIN

Каталожный номер:B00000098

Комплект:1

Примечание:GB/T119-A10*20

№ на схеме:5

Наименование:FLYWHEEL AND RING GEAR

Каталожный номер:S00006269

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLATE WITH OPENING, FLYWHEEL HOUSING

Каталожный номер:S00009644

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:B00004827

Комплект:1

Примечание:GB/T3452.1-65*5.3

№ на схеме:8

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002037

Комплект:2

Примечание:Q/SC622-M12*110-10.9

№ на схеме:9

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00004631

Комплект:6

Примечание:GB/T16674.1-M12*80-10.9

№ на схеме:10

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002031

Комплект:2

Примечание:Q/SC622-M10*80-10.9

№ на схеме:11

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00004902

Комплект:11

Примечание:GB/T16674.1-M10*40-10.9-F

№ на схеме:12

Наименование:PIPE PLUG

Каталожный номер:B00001728

Комплект:1

Примечание:Q/SC587.1-M18*1.5

№ на схеме:13

Наименование:PIPE PLUG

Каталожный номер:B00001699

Комплект:1

Примечание:Q/SC584.1-R3/4

№ на схеме:14

Наименование:FLYWHEEL HOUSING

Каталожный номер:S00009041

Комплект:1

Примечание:

№ на схеме:15

Наименование:CRANKSHAFT SEAL, BACK

Каталожный номер:D02A-118-02B

Комплект:1

Примечание:

№ на схеме:16

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002111

Комплект:6

Примечание:Q/SC622-M6*12

№ на схеме:17

Наименование:OBSERVING HOLE ADAPTOR, FLYWHELL HOUSING

Каталожный номер:S00009042

Комплект:1

Примечание:

№ на схеме:18

Наименование:COVER GASKET

Каталожный номер:S00009043

Комплект:1

Примечание:

№ на схеме:19

Наименование:FINGER

Каталожный номер:D02C-103-30

Комплект:1

Примечание:

№ на схеме:20

Наименование:COVER

Каталожный номер:D02C-104-01

Комплект:1

Примечание:

№ на схеме:21

Наименование:COVER GASKET

Каталожный номер:D02C-105-01

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:B00002130

Комплект:2

Примечание:Q/SC622-M8*12

№ на схеме:23

Наименование:BARRING BORE PLUG

Каталожный номер:D02C-106-01

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:B00000300

Комплект:1

Примечание:GB/T3452.1-23.6*3.55

№ на схеме:25

Наименование:JOINT ASSY, FUMES DISPOSAL

Каталожный номер:S00005202

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:S00005204

Комплект:1

Примечание:

№ на схеме:27

Наименование:VENT PIPE CLAMP (HALF)

Каталожный номер:S00005205

Комплект:1

Примечание:

№ на схеме:28

Наименование:HEXAGON SOCKET HEAD CAP SCREWS

Каталожный номер:B00005085

Комплект:1

Примечание:GB/T70.1-M8*12-ZN.D

№ на схеме:29

Наименование:CLAMP

Каталожный номер:B00001565

Комплект:1

Примечание:Q/SC1302-18~32

№ на схеме:30

Наименование:VENT PIPE

Каталожный номер:S00010031

Комплект:1

Примечание:

№ на схеме:31

Наименование:CLAMP

Каталожный номер:S00010423

Комплект:1

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:B00004896

Комплект:1

Примечание:GB/T16674.1-M8*16-10.9-F

№ на схеме:33

Наименование:STARTING MOTOR

Каталожный номер:S00012976

Комплект:1

Примечание:

№ на схеме:34

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005036

Комплект:3

Примечание:GB/T16674.1-M10*30-10.9-ZN.D

№ на схеме:35

Наименование:ENGINE SPEED SENSOR

Каталожный номер:S00011542

Комплект:1

Примечание:

№ на схеме:36

Наименование:RUBBER COATED HARD WASHER

Каталожный номер:B00001549

Комплект:1

Примечание:Q/SC1294-18
