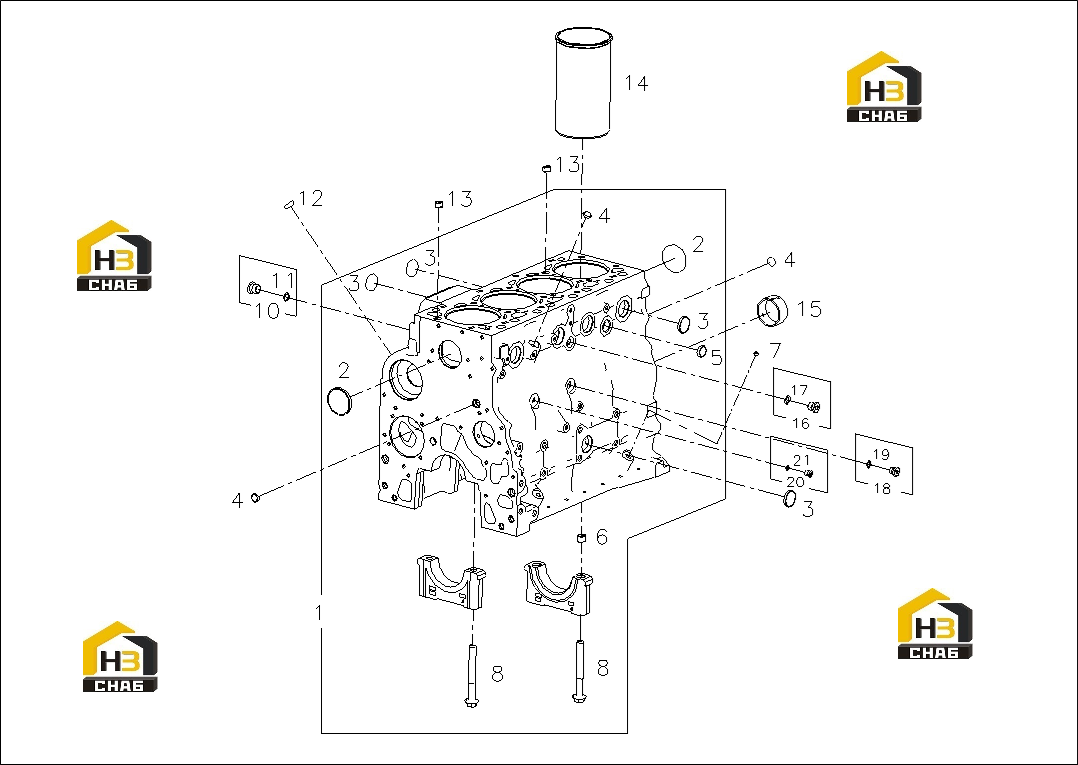

Блок цилиндров

← Двигатель в сборе 4ht4.3-g21+h3916 Вал распределительный, кронштейны двигателя и щуп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CYLINDER BLOCK ASSY (MACHINED)

Каталожный номер:S00000943

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLUG (φ58)

Каталожный номер:S00066666

Комплект:2

Примечание:

№ на схеме:3

Наименование:PLUG

Каталожный номер:D04-167-01A

Комплект:7

Примечание:

№ на схеме:4

Наименование:PLUG (φ18)

Каталожный номер:S00003875

Комплект:4

Примечание:

№ на схеме:5

Наименование:PLUG

Каталожный номер:D04-308-01

Комплект:1

Примечание:

№ на схеме:6

Наименование:RETAINER SLEEVE

Каталожный номер:D02A-322-40

Комплект:2

Примечание:

№ на схеме:7

Наименование:PLUG (φ9.65)

Каталожный номер:S00018740

Комплект:4

Примечание:

№ на схеме:8

Наименование:BOLT, MAIN BEARING CAP

Каталожный номер:S00003466

Комплект:10

Примечание:

№ на схеме:10

Наименование:PIPE PLUG ASSY (ASSEMBLED)

Каталожный номер:S00004822

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:S00004824

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLUG

Каталожный номер:D02A-127-01

Комплект:1

Примечание:

№ на схеме:13

Наименование:DOWEL PIN

Каталожный номер:S00000950

Комплект:2

Примечание:

№ на схеме:14

Наименование:CYLINDER LINER (BLUE)

Каталожный номер:S00008939

Комплект:4

Примечание:

№ на схеме:14

Наименование:CYLINDER LINER (WHITE)

Каталожный номер:S00008938

Комплект:4

Примечание:

№ на схеме:15

Наименование:BUSHING, CAMSHAFT

Каталожный номер:S00004367

Комплект:1

Примечание:

№ на схеме:16

Наименование:PIPE PLUG ASSY (ASSEMBLED)

Каталожный номер:S00004809

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-RING

Каталожный номер:S00004811

Комплект:1

Примечание:

№ на схеме:18

Наименование:PIPE PLUG ASSY (ASSEMBLED)

Каталожный номер:S00004818

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:S00004814

Комплект:1

Примечание:

№ на схеме:20

Наименование:PIPE PLUG ASSY (ASSEMBLED)

Каталожный номер:S00004815

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-RING

Каталожный номер:S00004817

Комплект:1

Примечание:
