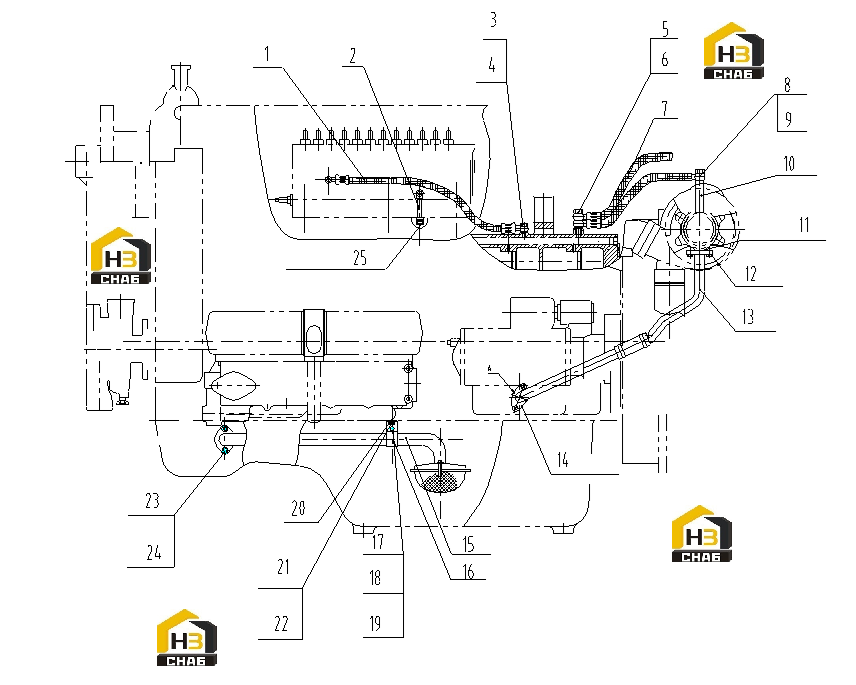

Трубопровод турбонагнетателя
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B774ZL-19-002+A
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:A771Z-19-010+B
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:B00002221
Комплект:1
Примечание:Q/SC642.3-01-M10*1*25
№ на схеме:4
Каталожный номер:B00001814
Комплект:9
Примечание:Q/SC598-10*16
№ на схеме:6
Каталожный номер:B00001823
Комплект:9
Примечание:Q/SC598-14*18
№ на схеме:7
Каталожный номер:B774ZL-19-004A+A
Комплект:2
Примечание:
№ на схеме:8
Каталожный номер:B00002224
Комплект:2
Примечание:Q/SC642.3-1-M14*1.5
№ на схеме:9
Каталожный номер:B00001823
Комплект:9
Примечание:Q/SC598-14*18
№ на схеме:12
Каталожный номер:B00002134
Комплект:8
Примечание:Q/SC622-M8X20
№ на схеме:13
Каталожный номер:B774ZL-19-010+B
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:B774ZL-19-020+B
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:A771Z-19-020A+A
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:B00000607
Комплект:1
Примечание:GB/T 5783-M6*16
№ на схеме:19
Каталожный номер:B00000790
Комплект:1
Примечание:GB/T 6170-M6-Y
№ на схеме:21
Каталожный номер:B00000627
Комплект:2
Примечание:GB/T 5783-M8*16
№ на схеме:23
Каталожный номер:B00000631
Комплект:2
Примечание:GB/T5783-M8*20
