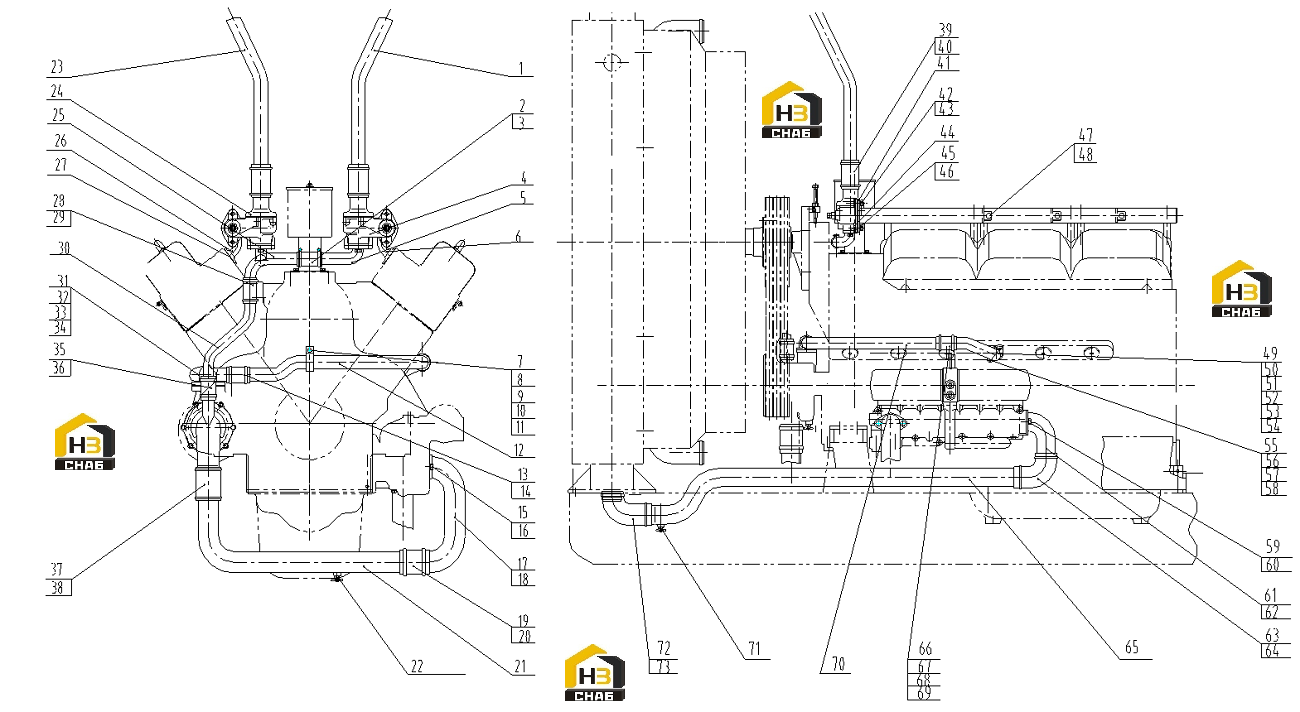

Трубопровод системы охлаждения
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B774ZLA-24-009+A
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:B00002362
Комплект:3
Примечание:Q/SC 646-32*100
№ на схеме:5
Каталожный номер:B774ZLA-24-010+A
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:B774ZLA-24-100+C
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:B00001969
Комплект:1
Примечание:Q/SC611.1-M8*35
№ на схеме:13
Каталожный номер:B00002365
Комплект:2
Примечание:Q/SC646-38x100
№ на схеме:15
Каталожный номер:B00001930
Комплект:2
Примечание:Q/SC611.1-M12*25
№ на схеме:17
Каталожный номер:B774ZL-24-020A+A
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:B00002432
Комплект:1
Примечание:Q/SC646-60x100
№ на схеме:21
Каталожный номер:B774ZL-24-040+A
Комплект:1
Примечание:
№ на схеме:23
Каталожный номер:B774ZLA-24-011+A
Комплект:1
Примечание:
№ на схеме:25
Каталожный номер:B774ZLA-24-020+A
Комплект:1
Примечание:
№ на схеме:26
Каталожный номер:B774ZLA-24-090+C
Комплект:1
Примечание:
№ на схеме:28
Каталожный номер:B00002362
Комплект:3
Примечание:Q/SC 646-32x100
№ на схеме:33
Каталожный номер:B00001910
Комплект:10
Примечание:Q/SC611.1-M10x28
№ на схеме:34
Каталожный номер:B00001237
Комплект:10
Примечание:GB/T93-10
№ на схеме:35
Каталожный номер:B00002362
Комплект:1
Примечание:Q/SC 646-32x100
№ на схеме:37
Каталожный номер:B00002441
Комплект:1
Примечание:Q/SC646－64x125
№ на схеме:39
Каталожный номер:B00002405
Комплект:4
Примечание:Q/SC646-51*100
№ на схеме:42
Каталожный номер:B00000538
Комплект:4
Примечание:GB/T 5783-M12x25
№ на схеме:43
Каталожный номер:B00001239
Комплект:4
Примечание:GB/T 93-12
№ на схеме:48
Каталожный номер:B00001999
Комплект:6
Примечание:Q/SC622-M10*25
№ на схеме:55
Каталожный номер:B00001910
Комплект:10
Примечание:Q/SC611.1-M10x28
№ на схеме:56
Каталожный номер:B00001237
Комплект:10
Примечание:GB/T93-10
№ на схеме:57
Каталожный номер:B00001910
Комплект:10
Примечание:Q/SC611.1-M10x28
№ на схеме:59
Каталожный номер:B00000902
Комплект:2
Примечание:GB/T70-M12*25
№ на схеме:60
Каталожный номер:B00001239
Комплект:2
Примечание:GB/T 93-12
№ на схеме:61
Каталожный номер:B774ZL-24-010+A
Комплект:1
Примечание:
№ на схеме:65
Каталожный номер:B774ZLA-24-060+A
Комплект:1
Примечание:
№ на схеме:66
Каталожный номер:B00002365
Комплект:1
Примечание:Q/SC646-38x100
№ на схеме:68
Каталожный номер:B00002367
Комплект:2
Примечание:Q/SC646-38x125
