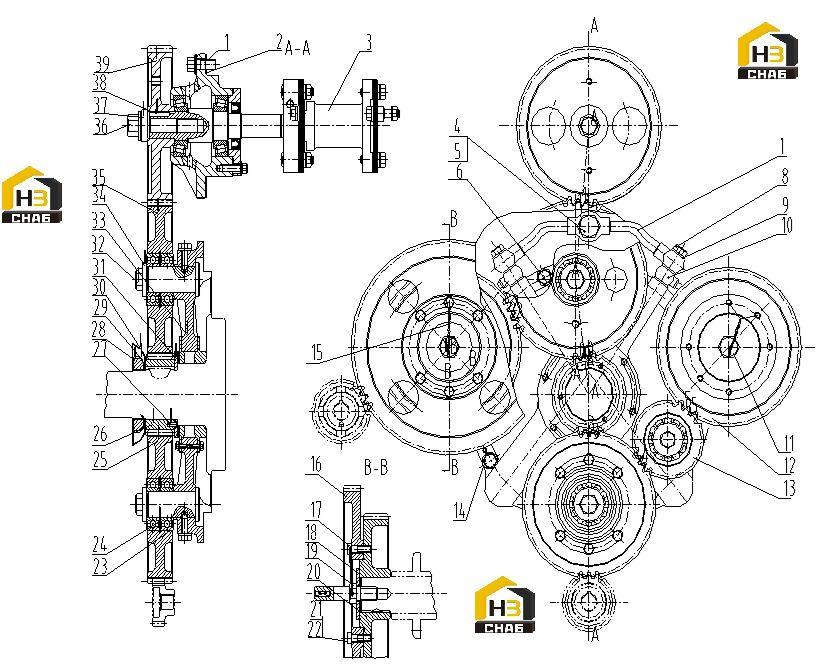

Система газораспределения

← Комплектующие коленчатого вала Вал распределительный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEXAGON NUTS WITH FLANGE-FINE

Каталожный номер:B00002047

Комплект:3

Примечание:Q/SC622-M12*25

№ на схеме:2

Наименование:GASKET

Каталожный номер:761G-07-039+A

Комплект:1

Примечание:

№ на схеме:3

Наименование:FUEL INJECTION PUMP DRIVING BEARING SEAT

Каталожный номер:B774ZL-07-010+D

Комплект:1

Примечание:

№ на схеме:4

Наименование:BANJO BOLT

Каталожный номер:B00002230

Комплект:1

Примечание:Q/SC642.3-1-M24*1.5*45

№ на схеме:5

Наименование:COPPER WASHER

Каталожный номер:G18-113-01+A

Комплект:2

Примечание:

№ на схеме:6

Наименование:HEXAGON NUTS WITH FLANGE-FINE

Каталожный номер:B00002001

Комплект:1

Примечание:Q/SC622-M10*30

№ на схеме:7

Наименование:FUEL INJECTION

Каталожный номер:B774ZL-07-030+A

Комплект:1

Примечание:

№ на схеме:8

Наименование:FUEL INJECTION BOLT

Каталожный номер:B774ZL-07-005+A

Комплект:2

Примечание:

№ на схеме:9

Наименование:COPPER WASHER

Каталожный номер:B00001824

Комплект:6

Примечание:Q/SC598-14*20

№ на схеме:10

Наименование:OIL PIPE WELDMENT

Каталожный номер:771-07-040+A

Комплект:2

Примечание:

№ на схеме:11

Наименование:HEXAGON HEAD BOLT WITH HOLE

Каталожный номер:B00001871

Комплект:1

Примечание:Q/SC602-M16*1.5*25

№ на схеме:12

Наименование:LEFT CAMSHAFT DRIVING GEAR

Каталожный номер:771-07-004A+B

Комплект:1

Примечание:

№ на схеме:13

Наименование:IDLER GEAR

Каталожный номер:771-07-050+A

Комплект:1

Примечание:

№ на схеме:14

Наименование:HEXAGON NUTS WITH FLANGE-FINE

Каталожный номер:B00001999

Комплект:9

Примечание:Q/SC622-M10*25

№ на схеме:15

Наименование:DEFAULT

Каталожный номер:DXTS

Комплект:2

Примечание:∅12*200

№ на схеме:16

Наименование:FRESH WATER PUMP DRIVING GEAR

Каталожный номер:771-07-021+B

Комплект:1

Примечание:

№ на схеме:17

Наименование:HEXAGON HEAD BOLT WITH HOLE

Каталожный номер:B00001882

Комплект:1

Примечание:Q/SC602-M8*25

№ на схеме:18

Наименование:PRESSURE PLATE

Каталожный номер:771-07-029+A

Комплект:2

Примечание:

№ на схеме:19

Наименование:TACHOMETER JOINT

Каталожный номер:771-07-022+A

Комплект:1

Примечание:

№ на схеме:20

Наименование:RIGHT CAMSHAFT DRIVING GEAR

Каталожный номер:771-07-005A+B

Комплект:1

Примечание:

№ на схеме:21

Наименование:LOCK WASHER

Каталожный номер:761-07-024A+A

Комплект:2

Примечание:

№ на схеме:22

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000634

Комплект:5

Примечание:GB/T5783-M8*25

№ на схеме:23

Наименование:TAPER ROLLER BEARING

Каталожный номер:B00000214

Комплект:1

Примечание:GB/T276-6206

№ на схеме:24

Наименование:CIRCLIP FOR SHAFT

Каталожный номер:B00001063

Комплект:1

Примечание:GB/T894.1-30

№ на схеме:25

Наименование:IDLER GEAR

Каталожный номер:771-07-060+A

Комплект:1

Примечание:

№ на схеме:26

Наименование:DRIVING GEAR

Каталожный номер:771-07-006+A

Комплект:1

Примечание:

№ на схеме:27

Наименование:CYLINDRICAL PIN

Каталожный номер:B00000136

Комплект:1

Примечание:GB/T119-B5*12

№ на схеме:28

Наименование:ROUND NUT

Каталожный номер:B00000926

Комплект:1

Примечание:GB/T812-M60*2

№ на схеме:29

Наименование:FULL-TOOTH THRUST WASHER

Каталожный номер:B00001674

Комплект:2

Примечание:Q/SC575-60

№ на схеме:30

Наименование:OIL SPLASH RING

Каталожный номер:761G-07-035A+A

Комплект:1

Примечание:

№ на схеме:31

Наименование:THRUST PLATE

Каталожный номер:761-07-019B+A

Комплект:1

Примечание:

№ на схеме:32

Наименование:IDLER SHAFT TIGHTENING SCREW

Каталожный номер:761G-07-042+A

Комплект:3

Примечание:

№ на схеме:33

Наименование:TRANSMISSION MECHANISM COVER PLATE

Каталожный номер:A771Z-07-010+A

Комплект:1

Примечание:

№ на схеме:34

Наименование:IMPACTING GASKET

Каталожный номер:761G-07-043+A

Комплект:3

Примечание:

№ на схеме:35

Наименование:TIMING IDLER GEAR

Каталожный номер:771-07-030+A

Комплект:1

Примечание:

№ на схеме:36

Наименование:TIGHTENING SCREW

Каталожный номер:S00005021

Комплект:1

Примечание:

№ на схеме:37

Наименование:WASHER

Каталожный номер:761G-07-032B+A

Комплект:1

Примечание:

№ на схеме:38

Наименование:SINGLE ROUND HEAD GENERAL FLAT KEY

Каталожный номер:B00000053

Комплект:1

Примечание:GB/T1096-C6*25

№ на схеме:39

Наименование:GEAR

Каталожный номер:B774ZLA-07-003+A

Комплект:1

Примечание:
