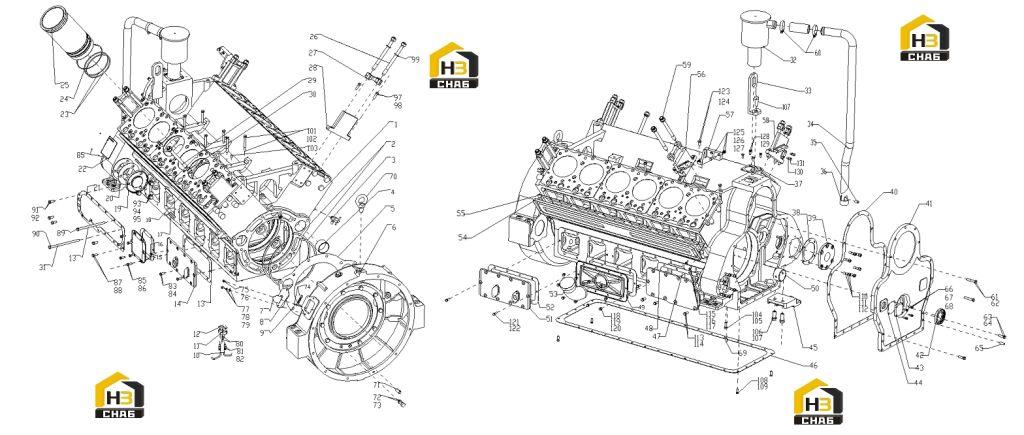

Двигатель в сборе
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B774ZLA-02-060+A
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:771-02-080+A
Комплект:2
Примечание:
№ на схеме:3.1
Каталожный номер:771-02-044+A
Комплект:2
Примечание:
№ на схеме:3.2.2
Каталожный номер:771-02-045+A
Комплект:2
Примечание:
№ на схеме:3.2.1
Каталожный номер:771-02-043+A
Комплект:2
Примечание:
№ на схеме:3.2
Каталожный номер:771-02-090+A
Комплект:2
Примечание:
№ на схеме:5
Каталожный номер:771-02-012+B
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:B774ZL-02-007A+A
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:B774ZL-02-020B+C
Комплект:6
Примечание:
№ на схеме:12
Каталожный номер:B774ZL-02-005+A
Комплект:6
Примечание:
№ на схеме:13
Каталожный номер:B774ZL-02-012+A
Комплект:4
Примечание:
№ на схеме:26
Каталожный номер:761W-02-004C+A
Комплект:60
Примечание:
№ на схеме:27
Каталожный номер:761G-02-008A+A
Комплект:8
Примечание:
№ на схеме:28
Каталожный номер:761W-02-083B+A
Комплект:2
Примечание:
№ на схеме:29
Каталожный номер:761G-02-011+A
Комплект:16
Примечание:
№ на схеме:31
Каталожный номер:B774ZL-02-011+A
Комплект:1
Примечание:
№ на схеме:32
Каталожный номер:B774ZLA-02-050+A
Комплект:1
Примечание:
№ на схеме:37
Каталожный номер:771-02-016+B
Комплект:1
Примечание:
№ на схеме:38
Каталожный номер:G02-145-02+D
Комплект:1
Примечание:
№ на схеме:39
Каталожный номер:771-02-021+A
Комплект:1
Примечание:
№ на схеме:42
Каталожный номер:761-02-104+A
Комплект:1
Примечание:
№ на схеме:49
Каталожный номер:771-02-024+A
Комплект:1
Примечание:
№ на схеме:50
Каталожный номер:761-02-078B+A
Комплект:6
Примечание:
№ на схеме:53
Каталожный номер:B774ZLA-02-020+B
Комплект:1
Примечание:
№ на схеме:53.1
Каталожный номер:B774ZLA-02-040+A
Комплект:1
Примечание:
№ на схеме:53.3
Каталожный номер:B774ZLA-02-005+A
Комплект:1
Примечание:
№ на схеме:53.4
Каталожный номер:B774ZLA-02-030+B
Комплект:1
Примечание:
№ на схеме:53.5
Каталожный номер:B774ZLA-02-006+C
Комплект:1
Примечание:
№ на схеме:56
Каталожный номер:771Z-02-002A+A
Комплект:1
Примечание:
№ на схеме:57
Каталожный номер:771-02-041+A
Комплект:1
Примечание:
№ на схеме:58
Каталожный номер:771-02-027+A
Комплект:1
Примечание:
№ на схеме:59
Каталожный номер:B774ZLA-02-001+A
Комплект:76
Примечание:
№ на схеме:61
Каталожный номер:B00001919
Комплект:5
Примечание:Q/SC611.1-M10*55
№ на схеме:62
Каталожный номер:B00001237
Комплект:12
Примечание:GB/T93-10
№ на схеме:63
Каталожный номер:B00001913
Комплект:40
Примечание:Q/SC611.1-M10*35
№ на схеме:64
Каталожный номер:B00001237
Комплект:8
Примечание:GB/T93-10
№ на схеме:66
Каталожный номер:B00001302
Комплект:30
Примечание:GB/T97.2-6-200HV-Y
№ на схеме:67
Каталожный номер:B00001252
Комплект:40
Примечание:GB/T93-6
№ на схеме:68
Каталожный номер:B00000793
Комплект:4
Примечание:GB/T6170-M6-Y
№ на схеме:70
Каталожный номер:B00000953
Комплект:1
Примечание:GB/T825-M20
№ на схеме:72
Каталожный номер:B00000198
Комплект:12
Примечание:GB/T16674.2-M14*1.5*35
№ на схеме:73
Каталожный номер:B00001241
Комплект:20
Примечание:GB/T93-14
№ на схеме:75
Каталожный номер:B00000603
Комплект:41
Примечание:GB/T5783-M6*14
№ на схеме:76
Каталожный номер:B00001302
Комплект:27
Примечание:GB/T97.2-6-200HV-Y
№ на схеме:77
Каталожный номер:B00000890
Комплект:2
Примечание:GB/T67-M8*12-5.8-Y
№ на схеме:78
Каталожный номер:B00001253
Комплект:14
Примечание:GB/T93-8
№ на схеме:79
Каталожный номер:B00001299
Комплект:2
Примечание:GB/T97.2-8-200HV-Y
№ на схеме:82
Каталожный номер:B00001253
Комплект:10
Примечание:GB/T93-8
№ на схеме:83
Каталожный номер:B00001966
Комплект:13
Примечание:Q/SC611.1-M8*25
№ на схеме:84
Каталожный номер:B00001253
Комплект:8
Примечание:GB/T93-8
№ на схеме:85
Каталожный номер:B00001966
Комплект:13
Примечание:Q/SC611.1-M8*25
№ на схеме:86
Каталожный номер:B00001253
Комплект:6
Примечание:GB/T93-8
№ на схеме:87
Каталожный номер:B00001900
Комплект:20
Примечание:Q/SC611.1-M10*25
