Трубопровод топливный

← Комплектующие системы охлаждения Форсунка →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

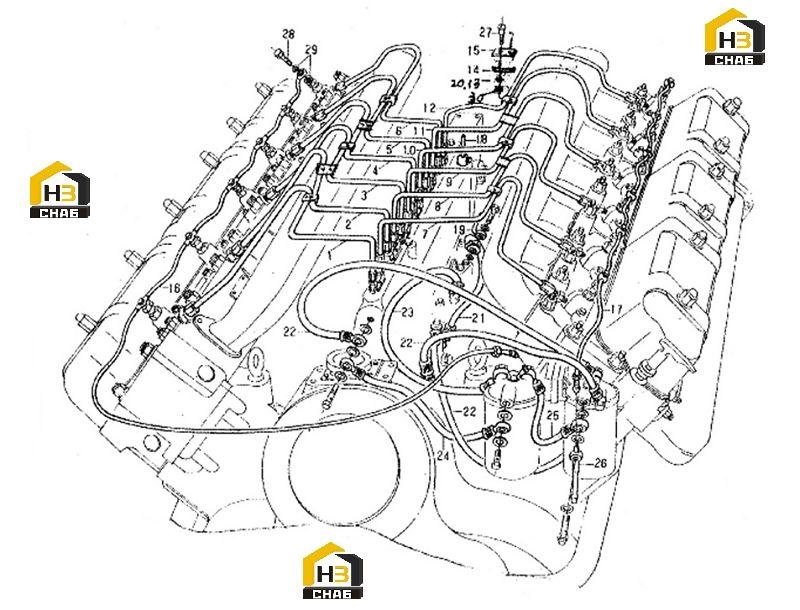

№ на схеме:1

Наименование:HIGH PRESSURE PIPE COMPONENT, NO. 1 CYLINDER

Каталожный номер:B774ZL-26-010+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:HIGH PRESSURE PIPE COMPONENT, NO. 2 CYLINDER

Каталожный номер:B774ZL-26-020+A

Комплект:1

Примечание:

№ на схеме:3

Наименование:HIGH PRESSURE PIPE COMPONENT, NO. 3 CYLINDER

Каталожный номер:B774ZL-26-030+A

Комплект:1

Примечание:

№ на схеме:4

Наименование:HIGH PRESSURE PIPE COMPONENT, NO. 4 CYLINDER

Каталожный номер:B774ZL-26-040+A

Комплект:1

Примечание:

№ на схеме:5

Наименование:HIGH PRESSURE PIPE COMPONENT, NO. 5 CYLINDER

Каталожный номер:B774ZL-26-050+A

Комплект:1

Примечание:

№ на схеме:6

Наименование:HIGH PRESSURE PIPE COMPONENT, NO. 6 CYLINDER

Каталожный номер:B774ZL-26-060+A

Комплект:1

Примечание:

№ на схеме:7

Наименование:HIGH PRESSURE PIPE COMPONENT, NO. 7 CYLINDER

Каталожный номер:B774ZL-26-070+A

Комплект:1

Примечание:

№ на схеме:8

Наименование:HIGH PRESSURE PIPE COMPONENT, NO. 8 CYLINDER

Каталожный номер:B774ZL-26-080+A

Комплект:1

Примечание:

№ на схеме:9

Наименование:HIGH PRESSURE PIPE COMPONENT, NO. 9 CYLINDER

Каталожный номер:B774ZL-26-090+A

Комплект:1

Примечание:

№ на схеме:10

Наименование:HIGH PRESSURE PIPE COMPONENT, NO. 10 CYLINDER

Каталожный номер:B774ZL-26-100+A

Комплект:1

Примечание:

№ на схеме:11

Наименование:HIGH PRESSURE PIPE COMPONENT, NO. 11 CYLINDER

Каталожный номер:B774ZL-26-110+A

Комплект:1

Примечание:

№ на схеме:12

Наименование:HIGH PRESSURE PIPE COMPONENT, NO. 12 CYLINDER

Каталожный номер:B774ZL-26-120+A

Комплект:1

Примечание:

№ на схеме:16

Наименование:LEFT RETURN PIPE

Каталожный номер:771-26-026A+A

Комплект:1

Примечание:

№ на схеме:17

Наименование:RIGHT RETURN PIPE

Каталожный номер:771-26-027A+A

Комплект:1

Примечание:

№ на схеме:21

Наименование:LOW PRESSURE PIPE

Каталожный номер:761G-26-054A+A

Комплект:1

Примечание:

№ на схеме:22

Наименование:DIESEL OIL HOSE

Каталожный номер:763G-26-001A+A

Комплект:3

Примечание:

№ на схеме:24

Наименование:LOW PRESSURE PIPE

Каталожный номер:761G-26-062+A

Комплект:2

Примечание:

№ на схеме:25

Наименование:LOW PRESSURE PIPE

Каталожный номер:771-26-016+A

Комплект:1

Примечание:

№ на схеме:26

Наименование:RETURN PIPE WELDMENT

Каталожный номер:771-26-150+A

Комплект:1

Примечание:

№ на схеме:29

Наименование:COMBINED TYPE HARD SEALING WASHER

Каталожный номер:B00001555

Комплект:24

Примечание:Q/SC1294-8

№ на схеме:35

Наименование:COPPER WASHER

Каталожный номер:B00001824

Комплект:1

Примечание:Q/SC598-14*20

№ на схеме:36

Наименование:OIL PUMP INLET TUBES

Каталожный номер:771-26-029+A

Комплект:1

Примечание:

№ на схеме:37

Наименование:FUEL PIPE, LOW PRESSURE

Каталожный номер:G26-106-01+A

Комплект:1

Примечание:

№ на схеме:38

Наименование:BANJO BOLT

Каталожный номер:B00002232

Комплект:12

Примечание:Q/SC642.3-1-M8*1*22

№ на схеме:39

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000593

Комплект:4

Примечание:GB/T5783-M5*25

№ на схеме:40

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00002134

Комплект:24

Примечание:Q/SC622-M8*20

№ на схеме:41

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00002137

Комплект:24

Примечание:Q/SC622-M8*25

№ на схеме:42

Наименование:RUBBER , RIGHT

Каталожный номер:B774ZLA-26-001+A

Комплект:1

Примечание:

№ на схеме:43

Наименование:RUBBER , LEFT

Каталожный номер:B774ZLA-26-002+A

Комплект:1

Примечание:

№ на схеме:44

Наименование:RUBBER

Каталожный номер:B774ZLA-26-005+A

Комплект:2

Примечание:

№ на схеме:45

Наименование:RUBBER

Каталожный номер:B774ZLA-26-006+A

Комплект:2

Примечание:

№ на схеме:46

Наименование:RUBBER

Каталожный номер:B774ZLA-26-010+A

Комплект:1

Примечание:

№ на схеме:47

Наименование:RUBBER

Каталожный номер:B774ZLA-26-020+A

Комплект:1

Примечание:

№ на схеме:48

Наименование:RUBBER

Каталожный номер:B774ZLA-26-003A+A

Комплект:2

Примечание:

№ на схеме:49

Наименование:RUBBER

Каталожный номер:B774ZLA-26-004A+A

Комплект:2

Примечание:
