Поддон масляный

← Двигатель в сборе Головка блока цилиндров →

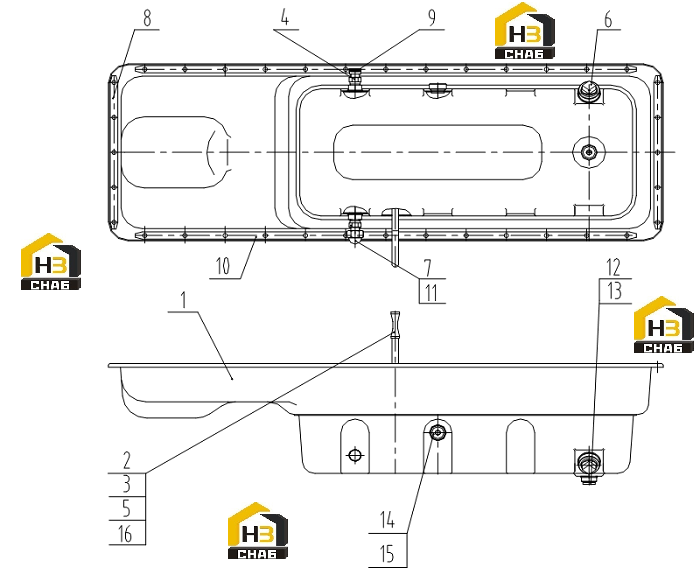

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OIL SUMP ASSY

Каталожный номер:A774Z-03-010+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:OIL DIPSTICK ASSY (ASSEMBLED)

Каталожный номер:771-03-040+A

Комплект:1

Примечание:

№ на схеме:4

Наименование:OIL THERMOMETER CONNECTOR

Каталожный номер:772-03-004+A

Комплект:2

Примечание:

№ на схеме:6

Наименование:SQUARE HEAD CONE PIPE PLUG

Каталожный номер:B00001721

Комплект:1

Примечание:Q/SC585-R1/A1

№ на схеме:7

Наименование:PIPE PLUG

Каталожный номер:771-03-007+A

Комплект:1

Примечание:

№ на схеме:8

Наименование:OIL SUMP SPACER

Каталожный номер:771-03-003+A

Комплект:2

Примечание:

№ на схеме:10

Наименование:OIL SUMP SPACER

Каталожный номер:771-03-002+A

Комплект:2

Примечание:

№ на схеме:11

Наименование:COPPER WASHER

Каталожный номер:B00001832

Комплект:1

Примечание:

№ на схеме:12

Наименование:PIPE PLUG (HEXAGON COUNTERSUNK)

Каталожный номер:B00001706

Комплект:1

Примечание:Q/SC598-18*26

№ на схеме:13

Наименование:COPPER WASHER

Каталожный номер:B00001835

Комплект:1

Примечание:Q/SC584.2-M20*1.5

№ на схеме:14

Наименование:PIPE PLUG (HEXAGON COUNTERSUNK)

Каталожный номер:B00001707

Комплект:1

Примечание:Q/SC598-20*26

№ на схеме:15

Наименование:COPPER WASHER

Каталожный номер:B00001839

Комплект:1

Примечание:Q/SC584.2-M22*1.5

№ на схеме:16

Наименование:STEM SEAL

Каталожный номер:761-03-005+A

Комплект:1

Примечание:Q/SC598-22*28
