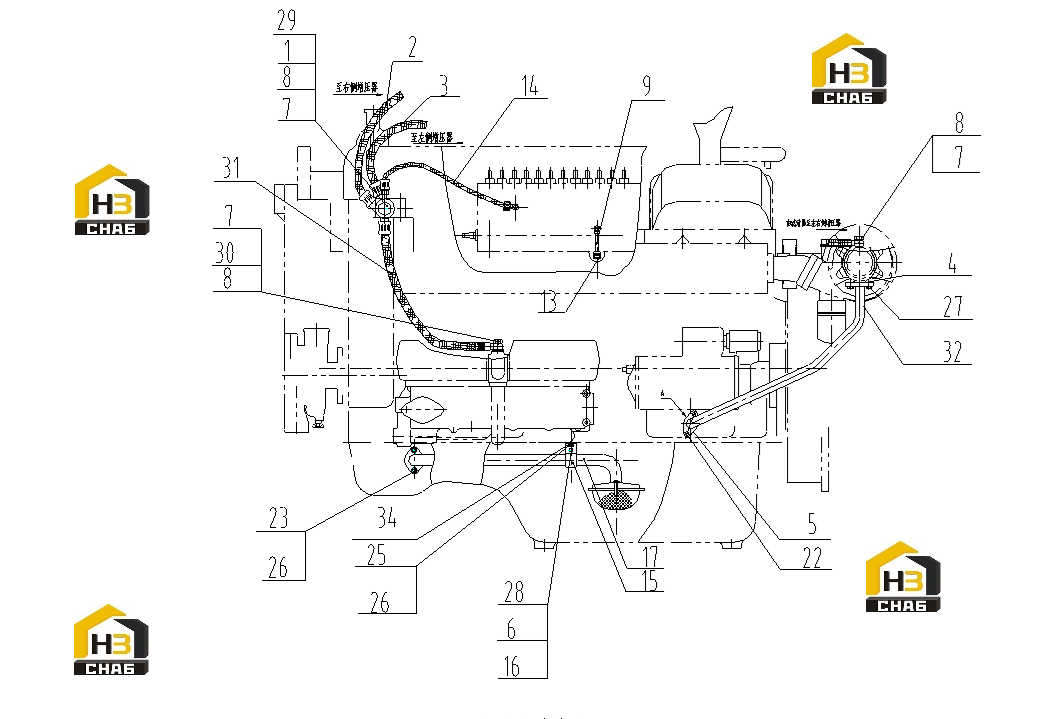

Трубопровод масляный

← Маслоохладитель Насос водяной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTOR SCREW

Каталожный номер:771Z-17-001A+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:INLET TUBE

Каталожный номер:771Z-19-001+A

Комплект:1

Примечание:

№ на схеме:3

Наименование:INLET TUBE

Каталожный номер:771Z-19-002+A

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:761Z-19-005A+B

Комплект:2

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:771Z-19-009+B

Комплект:2

Примечание:

№ на схеме:6

Наименование:SPRING WASHER

Каталожный номер:B00001252

Комплект:1

Примечание:GB/T93-6

№ на схеме:7

Наименование:COPPER WASHER

Каталожный номер:B00001823

Комплект:14

Примечание:Q/SC598-14*18

№ на схеме:8

Наименование:BANJO BOLT

Каталожный номер:B00002179

Комплект:4

Примечание:Q/SC642.1-01-M14*1.5

№ на схеме:9

Наименование:TURBOCHARGER OIL RETURN TUBE ASSY

Каталожный номер:A771Z-19-010+B

Комплект:1

Примечание:

№ на схеме:9.1

Наименование:Oil return pipe sealing ring seat

Каталожный номер:A771Z-19-001+A

Комплект:1

Примечание:

№ на схеме:9.2

Наименование:INLET TUBE

Каталожный номер:A771Z-19-002+A

Комплект:1

Примечание:

№ на схеме:9.3

Наименование:BANJO

Каталожный номер:B00002188

Комплект:1

Примечание:Q/SC642.1-02-14.2

№ на схеме:13

Наименование:O-RING

Каталожный номер:B00002471

Комплект:2

Примечание:Q/SC648-13.8*2.4

№ на схеме:14

Наименование:INLET TUBE

Каталожный номер:A771Z-19-004+A

Комплект:1

Примечание:

№ на схеме:15

Наименование:BRACE

Каталожный номер:A771Z-19-006+A

Комплект:1

Примечание:

№ на схеме:16

Наименование:HEXAGON NUT (TYPE 1)

Каталожный номер:B00000790

Комплект:1

Примечание:GB/T6170-M6-Y

№ на схеме:17

Наименование:OIL PUMP SUCTION TUBE ASSY

Каталожный номер:A771Z-19-020A+A

Комплект:1

Примечание:

№ на схеме:17.1

Наименование:OIL SUCTION PUMP PORT

Каталожный номер:A771Z-19-007+A

Комплект:1

Примечание:

№ на схеме:17.2

Наименование:FLANGE

Каталожный номер:A771Z-19-008+A

Комплект:1

Примечание:

№ на схеме:17.3

Наименование:STRAINER COVER

Каталожный номер:C19AL-19AL004+A

Комплект:1

Примечание:

№ на схеме:17.4

Наименование:PRE-STRAINER

Каталожный номер:C19AL-19AL005+A

Комплект:1

Примечание:

№ на схеме:22

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00002134

Комплект:4

Примечание:Q/SC622-M8*20

№ на схеме:23

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000631

Комплект:2

Примечание:GB/T5783-M8*20

№ на схеме:24

Наименование:CONNECTOR

Каталожный номер:A774ZL-19-001+A

Комплект:2

Примечание:

№ на схеме:25

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000627

Комплект:2

Примечание:GB/T5783-M8*16

№ на схеме:26

Наименование:SPRING WASHER

Каталожный номер:B00001253

Комплект:4

Примечание:GB/T93-8

№ на схеме:27

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00001996

Комплект:4

Примечание:Q/SC622-M10*20

№ на схеме:28

Наименование:HEXAGON HEAD BOLT

Каталожный номер:B00000607

Комплект:1

Примечание:GB/T5783-M6*16

№ на схеме:29

Наименование:CONNECTOR

Каталожный номер:A772ZL-19-007+A

Комплект:1

Примечание:

№ на схеме:30

Наименование:TURNBUCKLE

Каталожный номер:A774Z-19-002+A

Комплект:1

Примечание:

№ на схеме:31

Наименование:INLET TUBE

Каталожный номер:A774Z-19-003+A

Комплект:1

Примечание:

№ на схеме:32

Наименование:OIL RETURN PIPE ASSY (LEFT), TURBOCHARGER

Каталожный номер:A774Z-19-010+B

Комплект:1

Примечание:

№ на схеме:33

Наименование:OIL RETURN PIPE ASSY TURBOCHARGER

Каталожный номер:A774Z-19-020+B

Комплект:1

Примечание:

№ на схеме:34

Наименование:WASHER

Каталожный номер:761-19-006A+A

Комплект:2

Примечание:
