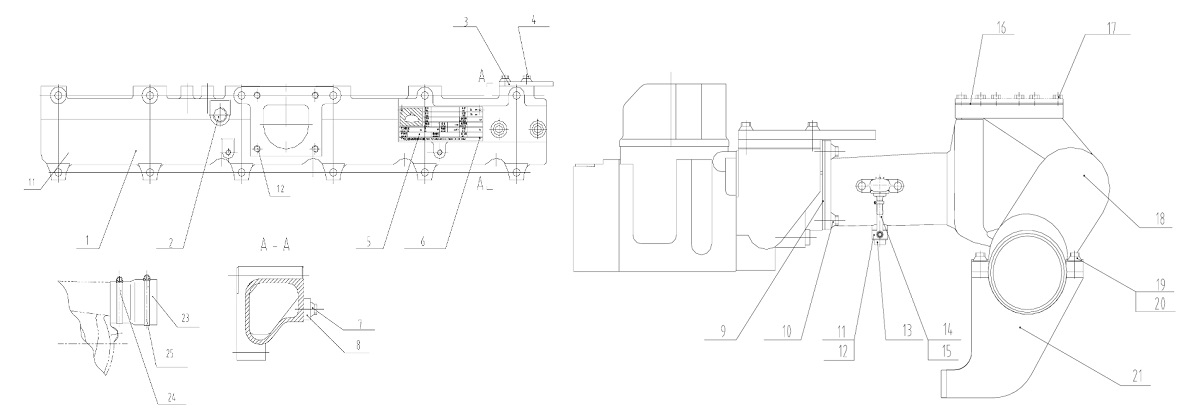

Intake Manifold

← Starting system assembly Exhaust Manifold →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Intake pipe ass’y

Каталожный номер:D12-001-800

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hex socket head screw plug (Z1/2)

Каталожный номер:D02A-164-01

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fuel oil filter bracket

Каталожный номер:D12-110-800

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hexagon head bolt

Каталожный номер:Q/SC622-M8x20

Комплект:4

Примечание:

№ на схеме:5

Наименование:Name-plate

Каталожный номер:D12-309-03

Комплект:1

Примечание:

№ на схеме:6

Наименование:Name-plate rivet

Каталожный номер:GB/T827-2.5x6-L3

Комплект:4

Примечание:

№ на схеме:7

Наименование:Hexagon head bolt

Каталожный номер:Q/SC622-M8x30

Комплект:2

Примечание:

№ на схеме:8

Наименование:Shim block

Каталожный номер:D00-187-02

Комплект:2

Примечание:

№ на схеме:9

Наименование:Intake port shim

Каталожный номер:D12-103-800

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hexagon head bolt

Каталожный номер:Q/SC622-M8x20

Комплект:4

Примечание:

№ на схеме:11

Наименование:Welded parts for pipe connector

Каталожный номер:D12-002-800

Комплект:1

Примечание:

№ на схеме:12

Наименование:Copper washer

Каталожный номер:Q/SC598-8x14

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hinged bolt

Каталожный номер:Q/SC642.1-01-M8x1

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rubber hose

Каталожный номер:D12-116-801

Комплект:1

Примечание:

№ на схеме:15

Наименование:Throat hoop

Каталожный номер:Q/SC1302-9-16

Комплект:2

Примечание:

№ на схеме:16

Наименование:Gasket

Каталожный номер:D12-105-800

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hex flange-face bolt

Каталожный номер:GB/T5783-M6x16

Комплект:6

Примечание:

№ на схеме:18

Наименование:Intake joint pipe

Каталожный номер:D12-310-11

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hexagon head bolt

Каталожный номер:Q/SC622-M10x30

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hex flange-face nut

Каталожный номер:GB/T6177-M10-Y

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bracket

Каталожный номер:D12B-113-37

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clip

Каталожный номер:D12B-107-01

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:D12-104-32a

Комплект:1

Примечание:

№ на схеме:24

Наименование:Spring retainer

Каталожный номер:QS/C1092-70

Комплект:1

Примечание:

№ на схеме:24

Наименование:Spring retainer

Каталожный номер:QS/C1092-60

Комплект:1

Примечание:

№ на схеме:25

Наименование:Spring retainer

Каталожный номер:QS/C1092-75

Комплект:1

Примечание:

№ на схеме:25

Наименование:Spring retainer

Каталожный номер:QS/C1092-65

Комплект:1

Примечание:
