Cylinder Block

Cylinder Block

← Engine application assembly Gear Housing →

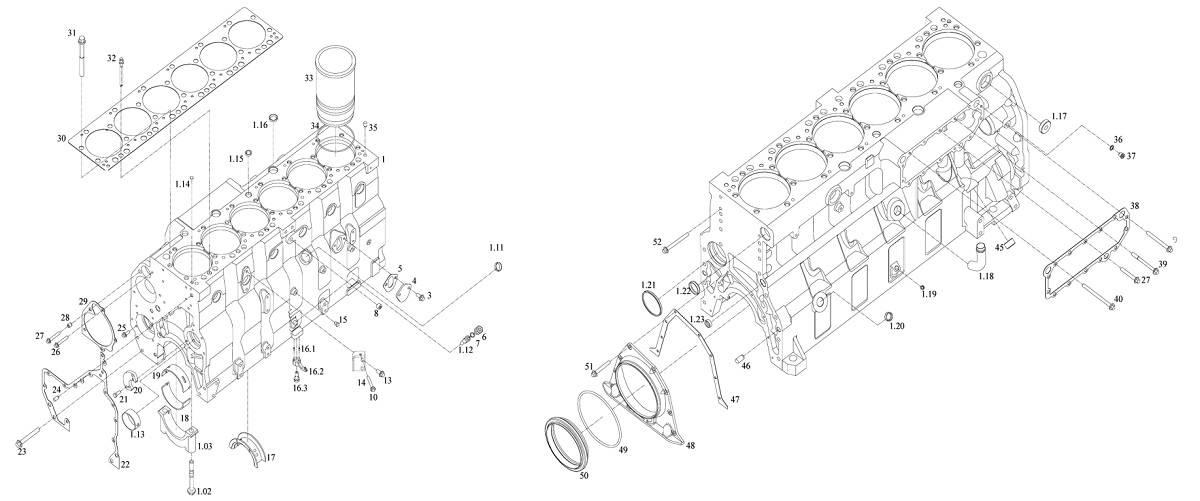

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1.0
Наименование:Machining parts for engine block
Каталожный номер:D02A-002-800
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Assembly parts for engine block
Каталожный номер:D02A-001-800
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.1
Наименование:Engine block
Каталожный номер:D02A-101-800
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.11
Наименование:Screw plug
Каталожный номер:D02A-313-800
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.12
Наименование:Dipstick tube
Каталожный номер:D02A-142-01a
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.13
Наименование:Camshaft bearing
Каталожный номер:D02A-113-01b
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:1.14
Наименование:Choke plug for straight pin
Каталожный номер:D02A-309-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.15
Наименование:Choke plug (
Каталожный номер:D02A-161-31
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:1.15
Наименование:Choke plug (
Каталожный номер:D02A-161-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.16
Наименование:Screw plug (Z1/8
Каталожный номер:D02A-166-01a
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.16
Наименование:Choke plug (
Каталожный номер:D04-166-01a
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:1.17
Наименование:Choke plug
Каталожный номер:D02A-308-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.18
Наименование:Return oil pipe
Каталожный номер:D02A-139-03
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.19
Наименование:Choke plug (
Каталожный номер:D02A-128-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.20
Наименование:Choke plug (
Каталожный номер:D02A-127-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.2
Наименование:Main bearing cap bolt
Каталожный номер:D02A-106-30
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:1.21
Наименование:Choke plug for camshaft bearing seat hole (
Каталожный номер:D02A-162-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.22
Наименование:Choke plug (
Каталожный номер:D02A-310-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.23
Наименование:Choke plug (
Каталожный номер:D04-167-01
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:1.24
Наименование:“O” rubber seal ring
Каталожный номер:D02A-329-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.3
Наименование:Main bearing cap
Каталожный номер:D02A-105-31
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:1.4
Наименование:Main bearing cap
Каталожный номер:D02A-105-32
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.5
Наименование:Main bearing cap retaining pin
Каталожный номер:D02A-322-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hex flange-face bolt
Каталожный номер:Q/SC622-M8x20
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Diesel hand pump cover plate
Каталожный номер:D02A-136-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sealing gasket for diesel hand-pump
Каталожный номер:D02A-135-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Union nut
Каталожный номер:D02A-179-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Copper washer
Каталожный номер:Q/SC598-12x16
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hexagon socket head plug (Z3/8)
Каталожный номер:D04-309-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hex flange-face bolt
Каталожный номер:Q/SC622-M8x80
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hex flange-face bolt
Каталожный номер:Q/SC622-M12x25
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hex flange-face bolt
Каталожный номер:Q/SC622-M10x20
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Fixed bracket for oil pump
Каталожный номер:D02A-174-800
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw plug (Z1/8)
Каталожный номер:D02A-166-01
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Piston cooling nozzle ass’y
Каталожный номер:D02A-030-02
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:16.1
Наименование:Straight pin
Каталожный номер:GB/T119-B4x8
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:16.2
Наименование:Piston cooling nozzle
Каталожный номер:D02A-137-31
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:16.3
Наименование:Steel ball
Каталожный номер:GB/T308-4G100b
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:16.4
Наименование:Pressure valve block
Каталожный номер:D02A-302-01a
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Crank thrust (up) bearing (down)
Каталожный номер:D02A-323-01c
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Crank thrust (up) bearing (down)
Каталожный номер:D02A-111-03
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Main bearing lower shell
Каталожный номер:D02A-112-01
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Main bearing upper shell
Каталожный номер:D02A-110-01a
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Camshaft thrust plate
Каталожный номер:D02A-114-01b
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Hexagon head bolt
Каталожный номер:GB/T5783-M8x20
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Gear chamber shim
Каталожный номер:D02A-129-30a
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Hex flange-face bolt
Каталожный номер:Q/SC622-M12x50
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Straight pin
Каталожный номер:GB/T119-A10x20
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Hex flange-face bolt
Каталожный номер:Q/SC622-M8x35
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Hex flange-face bolt
Каталожный номер:Q/SC622-M8x50
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Hex flange-face bolt
Каталожный номер:Q/SC622-M8x55
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Elestic and straight pin
Каталожный номер:GB/T879-12x12
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Spacer
Каталожный номер:D02A-307-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Cylinder head shim
Каталожный номер:D02A-109-31
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Cylinder head long-bolt
Каталожный номер:D02A-107-30
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Cylinder head short-bolt
Каталожный номер:D02A-108-800a
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Cylinder jacket
Каталожный номер:D02A-104-800
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Cylinder sleeve water seal ring
Каталожный номер:D02A-171-30a
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Straight pin
Каталожный номер:D02A-312-01
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Copper washer
Каталожный номер:Q/SC598-10x14
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Hex soecket head screw plug
Каталожный номер:Q/SC584.2-M10x1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Oil cooler shim
Каталожный номер:D02A-133-30
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Hex flange-face bolt
Каталожный номер:D02A-311-01
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Hex flange-face bolt (M8x105)
Каталожный номер:D02A-306-01a
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Hex socket head bolt (Z3/4)
Каталожный номер:D02A-163-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Straight pin
Каталожный номер:GB/T119-A12x24
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Rear cover-plate shim
Каталожный номер:D02A-121-01a
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Rear cover-plate
Каталожный номер:D02A-115-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:“O” ring for rear cover plate
Каталожный номер:D02A-116-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Oil seal for crankshaft rear-end
Каталожный номер:D02A-118-02b
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:Hex flange-face bolt
Каталожный номер:Q/SC622-M6x16
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:Hex flange-face bolt
Каталожный номер:Q/SC622-M12x40
Комплект:12
Примечание:
