FAN DRIVE GP

FAN DRIVE GP

← ENGINE OIL PUMP GP (TWO SECTION GEAR) FAN PULLEY. VEE BELT SET AND FAN ADAPTER GP →

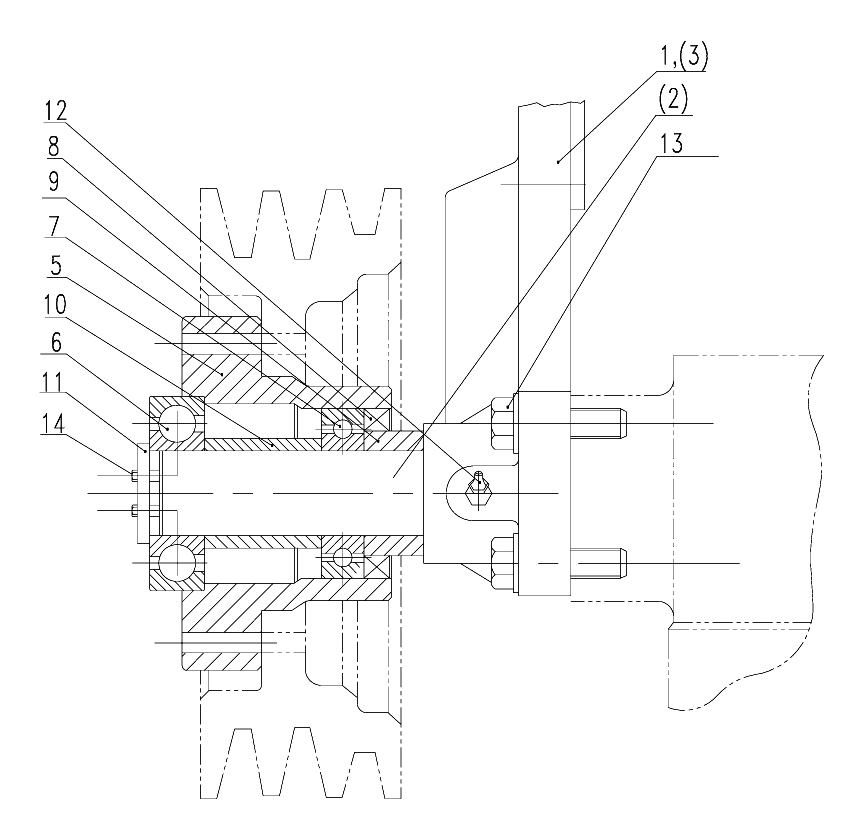

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:(4)
Наименование:CYLINDRICAL PIN
Каталожный номер:GB/T119-B10x18
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:(3)
Наименование:BRACKER-FAN
Каталожный номер:1P9899
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:(2)
Наименование:SHAFT-FAN
Каталожный номер:1P9946
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:FAN SHAFT BRACKET AS.
Каталожный номер:16AB008
Комплект:1
Примечание:BRACKET-Fan SHAFT 16AB003 includes parts of Ref.No.(2), (3), (4).
0 ₽
шт
№ на схеме:5
Наименование:HUB-FAN PULLEY
Каталожный номер:2P1757
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BALL BEARING
Каталожный номер:GB/T276-6307
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BALL BEARING
Каталожный номер:GB/T276-6207
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:RUBBER OIL SEAL
Каталожный номер:HG4-692-SG50x72x12
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:SPACER
Каталожный номер:16AL002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SPACER
Каталожный номер:8N5305
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER-RETAINING
Каталожный номер:5S7264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:OIL WREATH
Каталожный номер:GB/T1152-M10x1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT 1/2-13x38.1
Каталожный номер:5P2566
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BOLT-SELF LOCKING 5/16-24x50.8
Каталожный номер:6V4626
Комплект:2
Примечание:
