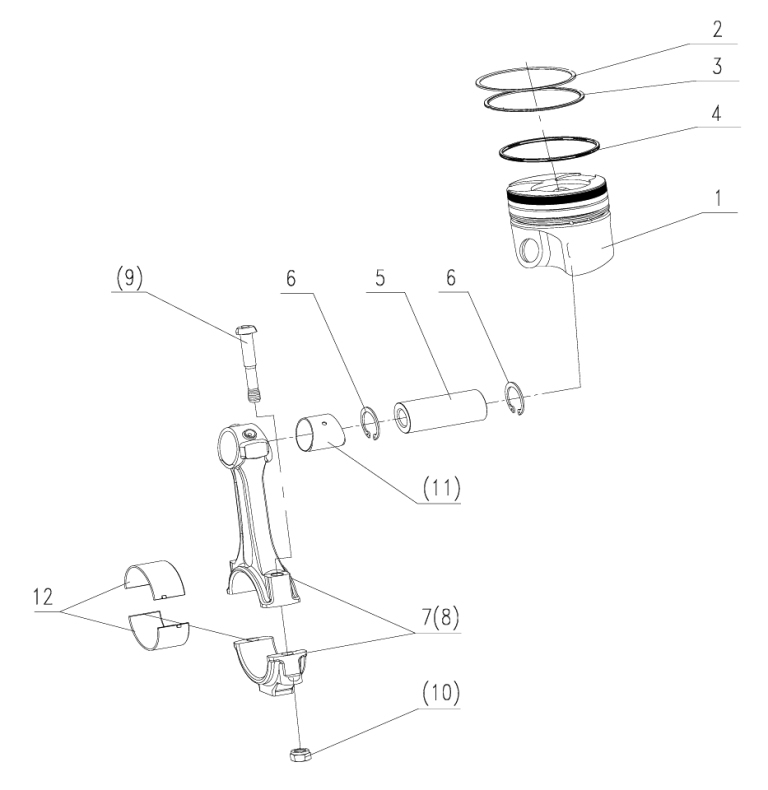

PISTON & GP-ROD

← HEAD, COVER, FASTENER AND LIFTING GP CRANKSHAFT GP →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:(11)

Наименование:BEARING CONNECTING ROD

Каталожный номер:05AL807

Комплект:1

Примечание:

№ на схеме:(11)

Наименование:BEARING CONNECTING ROD

Каталожный номер:8N1849

Комплект:1

Примечание:

№ на схеме:(10)

Наименование:NUT 1/2-20

Каталожный номер:5S6348

Комплект:2

Примечание:

№ на схеме:(9)

Наименование:BOLT 1/2-20x74.4

Каталожный номер:1P9956

Комплект:2

Примечание:

№ на схеме:(8)

Наименование:CAP, CONNECTING ROD

Каталожный номер:05AL803

Комплект:1

Примечание:

№ на схеме:(8)

Наименование:BODY, CONNECTING ROD

Каталожный номер:05AL802

Комплект:1

Примечание:

№ на схеме:(8)

Наименование:ROD

Каталожный номер:8N1720

Комплект:1

Примечание:

№ на схеме:1

Наименование:PISTON

Каталожный номер:05AL801

Комплект:1

Примечание:

№ на схеме:1

Наименование:PISTON

Каталожный номер:05AL601

Комплект:1

Примечание:

№ на схеме:2

Наименование:RING-PISTON TOP

Каталожный номер:05AL602

Комплект:1

Примечание:

№ на схеме:3

Наименование:RING-PISTON (INTERMEDIATE)

Каталожный номер:05AL603

Комплект:1

Примечание:

№ на схеме:4

Наименование:RING- OIL

Каталожный номер:05AB601

Комплект:1

Примечание:

№ на схеме:5

Наименование:PIN

Каталожный номер:05AL804

Комплект:1

Примечание:

№ на схеме:5

Наименование:PIN

Каталожный номер:7N9805

Комплект:1

Примечание:

№ на схеме:6

Наименование:ELASTIC RETAINING RING FOR HOLE APPLICATION

Каталожный номер:GB/T893.1-45

Комплект:2

Примечание:

№ на схеме:6

Наименование:RETAINER

Каталожный номер:1S9543

Комплект:2

Примечание:

№ на схеме:7

Наименование:ROD ASSEMBLY

Каталожный номер:05AB801

Комплект:

Примечание:

№ на схеме:7

Наименование:ROD ASSEMBLY

Каталожный номер:8N1721

Комплект:1

Примечание:Rod As. includes parts of Ref.No.(8), (9), (10), (11).

№ на схеме:12

Наименование:CONNECTING-ROD BEARING SHELL (DOWN)

Каталожный номер:05AL806

Комплект:1

Примечание:

№ на схеме:12

Наименование:CONNECTING-ROD BEARING SHELL (UP)

Каталожный номер:05AL805

Комплект:1

Примечание:

№ на схеме:12

Наименование:BEARING

Каталожный номер:4W5739

Комплект:2

Примечание:
