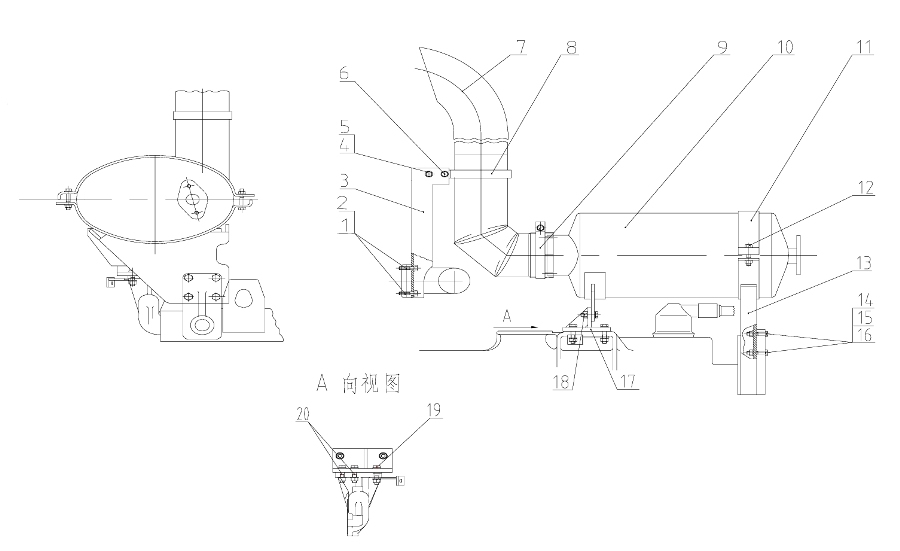

MUFFLER, EXHAUST EXTENSION AND RAIN CAP GP

← GEAR GP-FRONT AIR DUST EDUCTING PIPE GP →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:GB/T5782-M10x40-10.9

Комплект:3

Примечание:

№ на схеме:1

Наименование:BOLT

Каталожный номер:GB/T5782-M10x40-10.9

Комплект:2

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:GB/T97.1-10-200HV-Y

Комплект:15

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:GB/T97.1-10-200HV-Y

Комплект:20

Примечание:

№ на схеме:3

Наименование:SUPPORT-EXHAUST PIPE

Каталожный номер:M08AL009

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:GB/T5783-M10x30-10.9

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:GB/T5783-M10x30-10.9

Комплект:1

Примечание:

№ на схеме:5

Наименование:NUT-FULL

Каталожный номер:GB/T6170-M10-10-Y

Комплект:7

Примечание:

№ на схеме:5

Наименование:NUT-FULL

Каталожный номер:GB/T6170-M10-10-Y

Комплект:9

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:GB/T5782-M10x50-10.9

Комплект:4

Примечание:

№ на схеме:7

Наименование:EXHAUST PIPE AS.

Каталожный номер:M08AB015

Комплект:1

Примечание:

№ на схеме:8

Наименование:CLAMP

Каталожный номер:M2P7806

Комплект:1

Примечание:

№ на схеме:9

Наименование:CLAMP

Каталожный номер:M8S6783

Комплект:1

Примечание:

№ на схеме:10

Наименование:MUFFLER AS.

Каталожный номер:08AB028

Комплект:1

Примечание:

№ на схеме:10

Наименование:MUFFLER AS.

Каталожный номер:08AB103

Комплект:1

Примечание:

№ на схеме:10

Наименование:MUFFLER AS.

Каталожный номер:08AB016

Комплект:1

Примечание:

№ на схеме:11

Наименование:STRAP MUFFLER

Каталожный номер:7N2450

Комплект:1

Примечание:

№ на схеме:11

Наименование:STRAP MUFFLER

Каталожный номер:7N2450

Комплект:2

Примечание:

№ на схеме:11

Наименование:STRAP MUFFLER

Каталожный номер:M7N2450

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:Q/SC622- M10x55-ZN.D

Комплект:4

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:GB/T5782-M10x60-10.9

Комплект:4

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:GB/T5782-M10x60-10.9

Комплект:2

Примечание:

№ на схеме:13

Наименование:SUPPORT AS.-MUFFLER

Каталожный номер:4W1667

Комплект:1

Примечание:

№ на схеме:13

Наименование:SUPPORT AS.-MUFFLER

Каталожный номер:M4W1667

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:GB/T97.1-12-200HV-Y

Комплект:4

Примечание:

№ на схеме:15

Наименование:NUT-FULL

Каталожный номер:GB/T6177-M12-ZN.D

Комплект:4

Примечание:

№ на схеме:15

Наименование:NUT-FULL

Каталожный номер:GB/T6170-M12-10-Y

Комплект:4

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:GB/T5782-M12x60

Комплект:2

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:GB/T5782-M12x45-10.9

Комплект:2

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:GB/T5782-M12x45-10.9

Комплект:4

Примечание:

№ на схеме:17

Наименование:SUPPORT AS.

Каталожный номер:M08AB009a

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:GB/T5783-M10x35-10.9

Комплект:2

Примечание:

№ на схеме:19

Наименование:NUT-FULL

Каталожный номер:M2N2766

Комплект:2

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:GB/T5782-M10x45-10.9

Комплект:3

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:GB/T5782-M10x45-10.9

Комплект:2

Примечание:

№ на схеме:21

Наименование:SUPPORT AS.

Каталожный номер:08AB002

Комплект:1

Примечание:

№ на схеме:21

Наименование:SUPPORT AS.

Каталожный номер:08AB102

Комплект:1

Примечание:
