LINES GP-RADIATOR

LINES GP-RADIATOR

← LINES GP-WATER WATER FILTRATE →

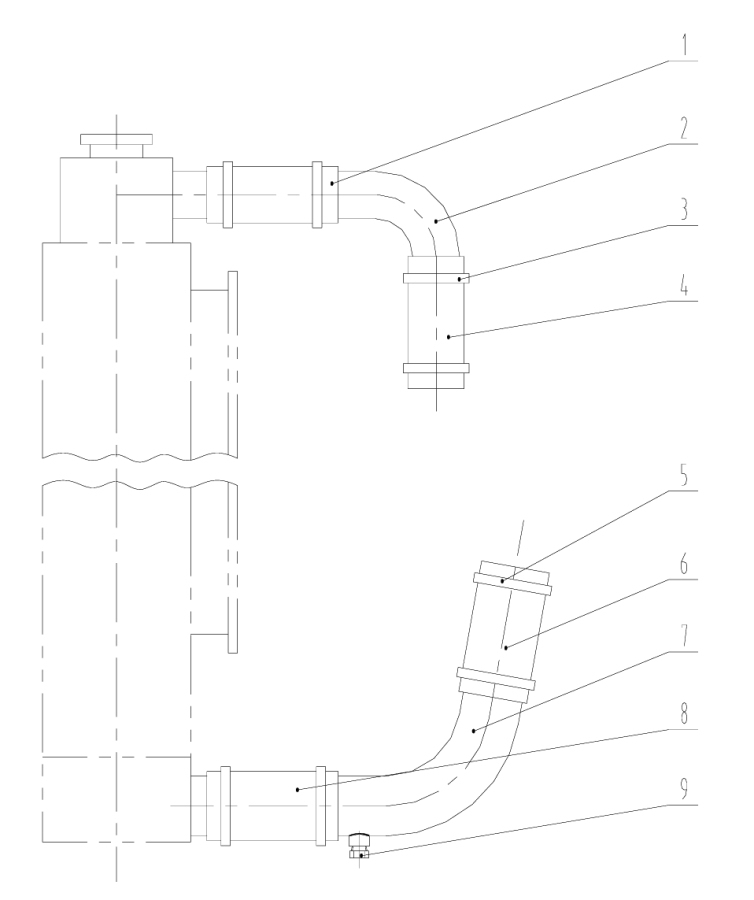

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:WATER PIPE
Каталожный номер:Q/SC646-51x100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:TUBE
Каталожный номер:24CL060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:TUBE
Каталожный номер:24CL026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:CLAMP
Каталожный номер:Q/SC1302-52~76
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WATER PIPE
Каталожный номер:Q/SC646-51x150
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WATER PIPE
Каталожный номер:Q/SC646-51x100
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:CLAMP
Каталожный номер:Q/SC1302-60~83
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WATER PIPE
Каталожный номер:Q/SC646-64x150
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:TUBE AS.
Каталожный номер:24CB024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:TUBE AS.
Каталожный номер:24CB023a
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:WATER PIPE
Каталожный номер:Q/SC646-64x100
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:PLUG-PIPE
Каталожный номер:5M6213
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:VALVE
Каталожный номер:24CL005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:WATER PIPE
Каталожный номер:Q/SC646-64x125
Комплект:1
Примечание:
