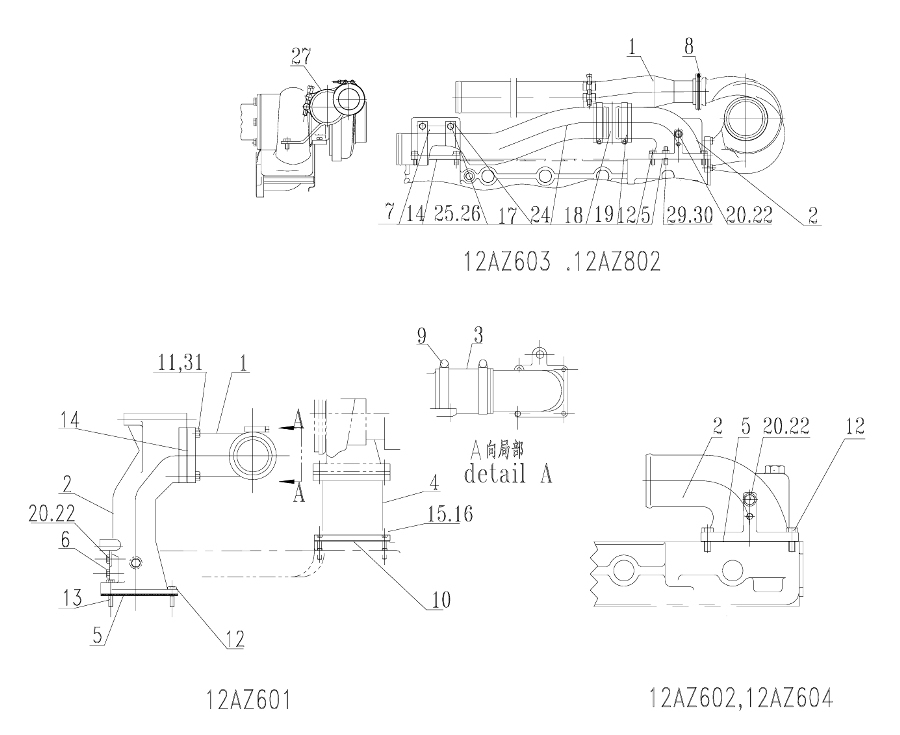

INTAKE MANIFOLD GP

← MOTOR AND ALTERNATOR GP INTAKE AND EXHAUST MANIFOLD GP →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:12AB601

Каталожный номер:ELBOW-AIR TRANSFER AS.

Комплект:1

Примечание:

№ на схеме:1

Наименование:12AL302

Каталожный номер:ELBOW-AIR TRANSFER

Комплект:1

Примечание:

№ на схеме:1

Наименование:12AL601

Каталожный номер:ELBOW-AIR TRANSFER

Комплект:1

Примечание:

№ на схеме:2

Наименование:12AL301

Каталожный номер:ELBOW

Комплект:1

Примечание:

№ на схеме:2

Наименование:12AL604

Каталожный номер:ELBOW

Комплект:1

Примечание:

№ на схеме:2

Наименование:12AL616

Каталожный номер:ELBOW

Комплект:1

Примечание:

№ на схеме:2

Наименование:12AL606

Каталожный номер:ELBOW

Комплект:1

Примечание:

№ на схеме:2

Наименование:12AL615

Каталожный номер:ELBOW

Комплект:1

Примечание:

№ на схеме:3

Наименование:12AL602

Каталожный номер:HOSE-AIR

Комплект:1

Примечание:

№ на схеме:4

Наименование:M8N8196

Каталожный номер:ADAPTER-EXHAUST MANIFOLD

Комплект:1

Примечание:

№ на схеме:5

Наименование:12AL605

Каталожный номер:GASKET

Комплект:1

Примечание:

№ на схеме:6

Наименование:M5M6214

Каталожный номер:PLUG-PIPE

Комплект:1

Примечание:

№ на схеме:7

Наименование:12AL613

Каталожный номер:PLATE

Комплект:1

Примечание:

№ на схеме:8

Наименование:12AB604

Каталожный номер:CLIP

Комплект:1

Примечание:

№ на схеме:9

Наименование:Q/SC1302-60

Каталожный номер:308431~CLAMP

Комплект:2

Примечание:

№ на схеме:10

Наименование:M1S4295

Каталожный номер:GASKET-TURBOCHAGER

Комплект:1

Примечание:

№ на схеме:11

Наименование:GB/T5783-M10x30-10.9

Каталожный номер:BOLT

Комплект:4

Примечание:

№ на схеме:12

Наименование:Q/SC622-M10x30

Каталожный номер:BOLT

Комплект:2

Примечание:

№ на схеме:12

Наименование:Q/SC622-M10x30

Каталожный номер:BOLT

Комплект:3

Примечание:

№ на схеме:12

Наименование:Q/SC622-M10x30

Каталожный номер:BOLT

Комплект:4

Примечание:

№ на схеме:12

Наименование:Q/SC622-M10x25

Каталожный номер:BOLT

Комплект:2

Примечание:

№ на схеме:13

Наименование:Q/SC622-M10x35

Каталожный номер:BOLT

Комплект:2

Примечание:

№ на схеме:14

Наименование:M5S6735

Каталожный номер:GASKET

Комплект:1

Примечание:

№ на схеме:14

Наименование:M1H7666

Каталожный номер:GASKET

Комплект:1

Примечание:

№ на схеме:15

Наименование:M7L3195

Каталожный номер:BOLT-HIGH TEMP

Комплект:4

Примечание:

№ на схеме:16

Наименование:M2N2766

Каталожный номер:LOCKNUT

Комплект:4

Примечание:

№ на схеме:17

Наименование:D12B-110-35a

Каталожный номер:CLAMP

Комплект:2

Примечание:

№ на схеме:18

Наименование:12AL803

Каталожный номер:WATER PIPE

Комплект:1

Примечание:

№ на схеме:18

Наименование:D12B-105-01a

Каталожный номер:WATER PIPE

Комплект:1

Примечание:

№ на схеме:19

Наименование:Q/SC1302-78

Каталожный номер:308447~HOOP

Комплект:2

Примечание:

№ на схеме:19

Наименование:Q/SC1302-76

Каталожный номер:HOOP

Комплект:2

Примечание:

№ на схеме:20

Наименование:Q/SC587.1-M10x1

Каталожный номер:PLUG-PIPE

Комплект:1

Примечание:

№ на схеме:22

Наименование:Q/SC598-10x16

Каталожный номер:WASHER

Комплект:1

Примечание:

№ на схеме:24

Наименование:12AL804

Каталожный номер:ELBOW-AIR TRANSFER

Комплект:1

Примечание:

№ на схеме:24

Наименование:12AL607

Каталожный номер:ELBOW-AIR TRANSFER

Комплект:1

Примечание:

№ на схеме:25

Наименование:GB/T6177-M10-Y

Каталожный номер:NUT,HEX FLANGE HEAD CAP

Комплект:2

Примечание:

№ на схеме:26

Наименование:Q/SC622-M10x20

Каталожный номер:BOLT

Комплект:6

Примечание:

№ на схеме:27

Наименование:12AB603

Каталожный номер:BRACKET

Комплект:1

Примечание:

№ на схеме:28

Наименование:12AL614

Каталожный номер:HOOP

Комплект:1

Примечание:

№ на схеме:29

Наименование:GB/T901-M10x40-8.8-Y

Каталожный номер:BOLT

Комплект:1

Примечание:

№ на схеме:30

Наименование:Q/SC610.1-M10

Каталожный номер:NUT

Комплект:1

Примечание:

№ на схеме:31

Наименование:GB/T97.1-10-200HV-Y

Каталожный номер:WASHER

Комплект:4

Примечание:

№ на схеме:32

Наименование:Q/SC587.1-M20x1.5

Каталожный номер:PLUG

Комплект:1

Примечание:

№ на схеме:33

Наименование:Q/SC1294-20

Каталожный номер:COMPOSITE HARD SEAL GASKET

Комплект:1

Примечание:
