Oil Pan

← Flywheel Housing Cylinder Head →

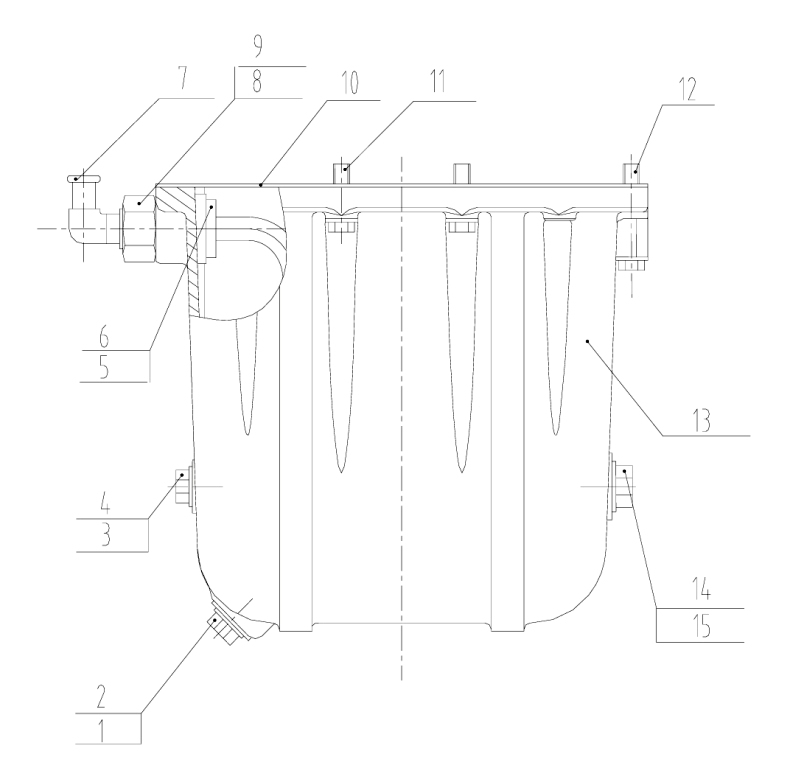

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Composite Hard Seal Gasket

Каталожный номер:D03-110-02

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug, Threaded

Каталожный номер:Q/SC587.1-M18x1.5

Комплект:1

Примечание:

№ на схеме:3

Наименование:Composite Hard Seal Gasket

Каталожный номер:D03-110-01

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plug, Threaded

Каталожный номер:Q/SC587.1-M16x1.5

Комплект:1

Примечание:

№ на схеме:5

Наименование:Composite Hard Seal Gasket

Каталожный номер:Q/SC1294-24

Комплект:1

Примечание:

№ на схеме:6

Наименование:Tube Welding,Oil Return

Каталожный номер:D03-030-04

Комплект:1

Примечание:

№ на схеме:7

Наименование:Adapter

Каталожный номер:D03-304-02

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hexagon Nut,Type I

Каталожный номер:GB/T6170-M24-Y

Комплект:1

Примечание:

№ на схеме:9

Наименование:Copper Washer

Каталожный номер:Q/SC598-24x35

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gasket, Oil Pan

Каталожный номер:D03-104-30

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:Q/SC622-M8x35

Комплект:30

Примечание:

№ на схеме:11

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:Q/SC622-M8x16

Комплект:32

Примечание:

№ на схеме:12

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:Q/SC622-M8x60

Комплект:2

Примечание:

№ на схеме:13

Наименование:Oil Pan

Каталожный номер:D03-101-43

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil Pan Welding

Каталожный номер:D03-001-32a

Комплект:1

Примечание:

№ на схеме:14

Наименование:Composite Hard Seal Gasket

Каталожный номер:D03-110-03

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plug, Threaded

Каталожный номер:Q/SC587.1-M22x1.5

Комплект:1

Примечание:
