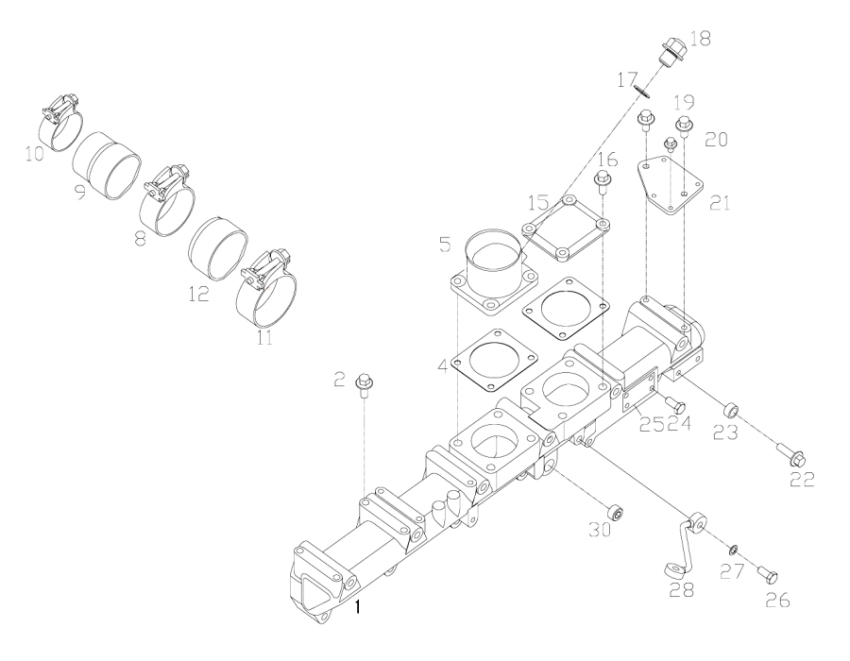

Intake Manifold

← Starting System Exhaust Manifold →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Seal, Rubber Integrated Washer

Каталожный номер:Q/SC1294-10

Комплект:4

Примечание:

№ на схеме:1

Наименование:Intake Manifold Assembly

Каталожный номер:D12-001-36a

Комплект:1

Примечание:

№ на схеме:1

Наименование:Intake Manifold Assembly

Каталожный номер:D12-001-34

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:Intake Manifold

Каталожный номер:D12-300-06a

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:Intake Manifold

Каталожный номер:D12-300-03a

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:Wire turnbuckle

Каталожный номер:HB5513-8x1.25x12

Комплект:8

Примечание:

№ на схеме:2

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:D02B-300-01

Комплект:6

Примечание:

№ на схеме:2

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:D02B-300-01

Комплект:8

Примечание:

№ на схеме:4

Наименование:Gasket, Intake Manifold

Каталожный номер:D12-308-01

Комплект:2

Примечание:

№ на схеме:5

Наименование:Intake joint pipe

Каталожный номер:D12-310-01

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring Retainer

Каталожный номер:Q/SC1092-85

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring Retainer

Каталожный номер:Q/SC1092-65

Комплект:1

Примечание:

№ на схеме:9

Наименование:Adapter, Hose

Каталожный номер:D12-311-01a

Комплект:1

Примечание:

№ на схеме:9

Наименование:Adapter, Hose

Каталожный номер:D12-104-32b

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spring Retainer

Каталожный номер:Q/SC1092-70

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spring Retainer

Каталожный номер:Q/SC1092-60

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring Retainer

Каталожный номер:Q/SC1092-90

Комплект:2

Примечание:

№ на схеме:12

Наименование:Adapter, Hose

Каталожный номер:D12-303-02

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cover Plate

Каталожный номер:D12-305-01

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:Q/SC622-M8x25

Комплект:8

Примечание:

№ на схеме:17

Наименование:Copper Washer

Каталожный номер:Q/SC598-20x28

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt , Pipe

Каталожный номер:Q/SC587.1-M20x1.5

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:Q/SC622-M8x20

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bracket

Каталожный номер:D12-306-01

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:Q/SC622-M6x16

Комплект:4

Примечание:

№ на схеме:22

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:Q/SC622-M10x35

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:Q/SC622-M8x35

Комплект:2

Примечание:

№ на схеме:23

Наименование:Space

Каталожный номер:D12-304-01

Комплект:2

Примечание:

№ на схеме:24

Наименование:Rivet, Nameplate

Каталожный номер:GB/T827-2.5x6-L3

Комплект:4

Примечание:

№ на схеме:25

Наименование:Nameplate

Каталожный номер:D12-309-01b

Комплект:1

Примечание:

№ на схеме:26

Наименование:Joint Bolt

Каталожный номер:Q/SC642.1-01-M10x 1

Комплект:1

Примечание:

№ на схеме:27

Наименование:Copper Washer

Каталожный номер:Q/SC598-10x16

Комплект:4

Примечание:

№ на схеме:28

Наименование:hose, Air/Fuel Control

Каталожный номер:D12-002-30

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt (Z31/2), Pipe

Каталожный номер:D02A-164-01

Комплект:1

Примечание:
