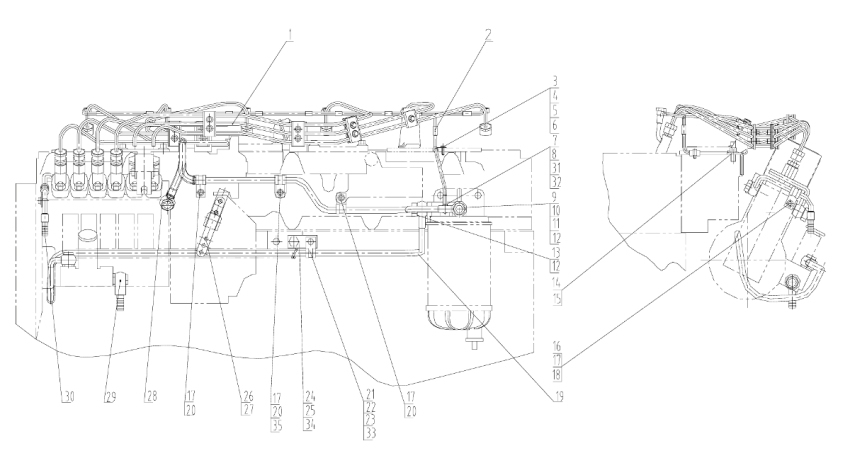

Fuel Piping

Каталожный номер:D26-116-01

Комплект:2

Примечание:

№ на схеме:4

Каталожный номер:D26-117-01

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hexagon Head Bolt

Каталожный номер:GB/T5783-M4x12

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer, Plain

Каталожный номер:GB/T97.1-4-200HV

Комплект:2

Примечание:

№ на схеме:7

Каталожный номер:Q/SC642.1-01-M8x1

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:Q/SC1294-8

Комплект:2

Примечание:

№ на схеме:9

Наименование:Plug, Threaded

Каталожный номер:Q/SC587.1-M10x1

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:Q/SC1294-10

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:D26-121-31

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:D26-121-01

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:Q/SC1294-14

Комплект:4

Примечание:

№ на схеме:13

Каталожный номер:Q/SC642.1-01-M14x1.5

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:Q/SC622-M8x40

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut, Hex Flange Head Cap

Каталожный номер:GB/T6177-M8-Y

Комплект:2

Примечание:

№ на схеме:16

Каталожный номер:Q/SC622-M8x12

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:Q/SC622-M6x12

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:D26-116-30

Комплект:4

Примечание:

№ на схеме:17

Каталожный номер:D26-116-30

Комплект:5

Примечание:

№ на схеме:18

Каталожный номер:D26-117-31

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fuel Transfer Tube Assembly

Каталожный номер:D26-115-41

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fuel Transfer Tube Assembly

Каталожный номер:D26-115-31

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:D26-117-34

Комплект:3

Примечание:

№ на схеме:20

Каталожный номер:D26-117-30

Комплект:3

Примечание:

№ на схеме:21

Наименование:Nut, Hex Flange Head Cap

Каталожный номер:GB/T6177-M8

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:D26-138-02

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:D26-139-01

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bracket Welding

Каталожный номер:D26-010-30

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bracket Welding

Каталожный номер:D26-010-01

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:Q/SC622-M8x20

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:Q/SC622-M8x20

Комплект:3

Примечание:

№ на схеме:26

Наименование:Handspike

Каталожный номер:D26-128-03

Комплект:1

Примечание:

№ на схеме:27

Каталожный номер:Q/SC622-M8x35-10.9

Комплект:2

Примечание:

№ на схеме:28

Наименование:Fuel Inlet Tube, Fuel Injection Pump

Каталожный номер:D26-114-31a

Комплект:1

Примечание:

№ на схеме:28

Наименование:Fuel Inlet Tube, Fuel Injection Pump

Каталожный номер:D26-114-30a

Комплект:1

Примечание:

№ на схеме:29

Наименование:Connector Welding

Каталожный номер:D26-007-01

Комплект:1

Примечание:

№ на схеме:30

Наименование:Tube Welding Assembly, Fuel Return

Каталожный номер:D26-030-03

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:D26-121-30

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:Q/SC1294-12

Комплект:4

Примечание:

№ на схеме:33

Каталожный номер:Q/SC622-M8x16

Комплект:3

Примечание:

№ на схеме:34

Каталожный номер:Q/SC622-M12x20

Комплект:1

Примечание:

№ на схеме:35
