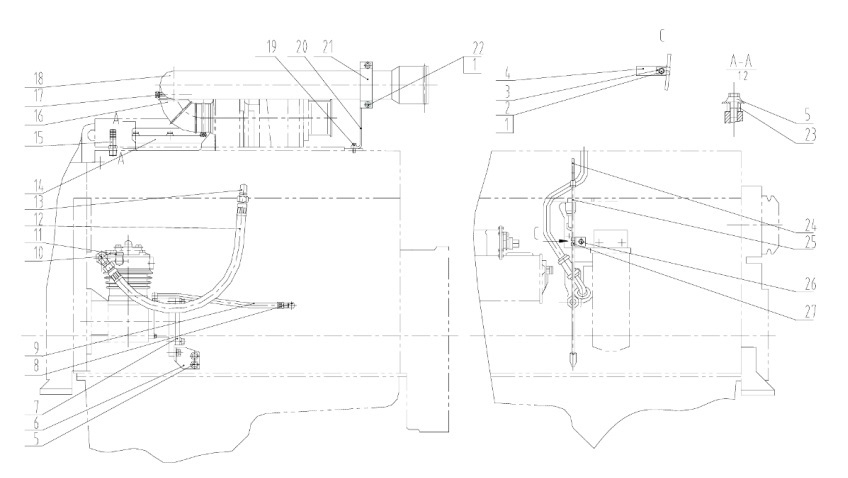

Engine Application 1

← Emergent Stopping System Engine Application 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut, Hex Flange Head Cap

Каталожный номер:GB/T6177-M8-Y

Комплект:3

Примечание:

№ на схеме:2

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:Q/SC622-M8x16

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clip

Каталожный номер:D00-138-01

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bracket

Каталожный номер:D00-143-21

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:Q/SC622-M10x20

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bracket, Air Compressor

Каталожный номер:D00-101-02

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cover, Air Compressor

Каталожный номер:D00-142-01

Комплект:1

Примечание:

№ на схеме:8

Наименование:Elbow Adapter, Pipe

Каталожный номер:D02A-167-01

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil Inlet, Air Compressor

Каталожный номер:D00-106-02a

Комплект:1

Примечание:

№ на схеме:10

Наименование:Elbow Adapter, Pipe

Каталожный номер:D00-105-07

Комплект:1

Примечание:

№ на схеме:11

Наименование:Air Compressor Outlet Joint

Каталожный номер:D00-160-01

Комплект:1

Примечание:

№ на схеме:12

Наименование:Intake Pipe, Air Compressor

Каталожный номер:D00-103-01

Комплект:1

Примечание:

№ на схеме:13

Наименование:Elbow Adapter, Pipe

Каталожный номер:D00-105-01

Комплект:1

Примечание:

№ на схеме:14

Наименование:Heat-insulating plate

Каталожный номер:D00-154-04a

Комплект:1

Примечание:

№ на схеме:15

Наименование:Adapter

Каталожный номер:D00-163-04

Комплект:1

Примечание:

№ на схеме:16

Наименование:Elbow Hose

Каталожный номер:D00-206-06

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp

Каталожный номер:Q/SC1302-78-101

Комплект:2

Примечание:

№ на схеме:18

Наименование:Intake Pipe, Air Compressor

Каталожный номер:D00-199-20

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:Q/SC622-M8x25

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bracket

Каталожный номер:D00-213-06

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clip

Каталожный номер:D00-214-02

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:Q/SC622-M8x20

Комплект:2

Примечание:

№ на схеме:23

Наименование:Hexagon Nut,Type I

Каталожный номер:GB/T6170-M12-Y

Комплект:2

Примечание:

№ на схеме:24

Наименование:Dip stick Assembly

Каталожный номер:D00-006-22

Комплект:1

Примечание:

№ на схеме:25

Наименование:Adapter Pipe Welding, Dip Stick

Каталожный номер:D00-008-19

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt, Hex Flange Head Cap

Каталожный номер:Q/SC622-M8x55

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sleeve, Clamp

Каталожный номер:D00-139-01

Комплект:1

Примечание:
