Корпус маховика

Корпус маховика

← Корпус распред. шестерён Раздаточная коробка →

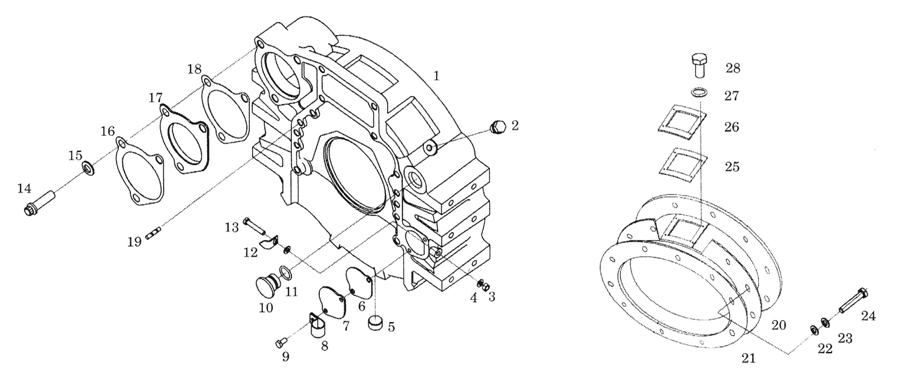

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Корпус маховика
Каталожный номер:D02C-101-01a
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Корпус маховика
Каталожный номер:D02C-101-05a
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Корпус маховика
Каталожный номер:D02C-101-34
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Корпус маховика
Каталожный номер:D02C-101-26
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Корпус маховика
Каталожный номер:D02C-101-03a
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Заглушка винтовая
Каталожный номер:Q/SC587.1-M18X 1.5
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Заглушка винтовая
Каталожный номер:Q/SC587.1-M18X 1.5
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Гайка
Каталожный номер:GB6170-M8-Y
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Шайба
Каталожный номер:GB97.2-8-200HV-Y
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Болт (z3/4), труба
Каталожный номер:D02A-163-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Прокладка, защитная пластина
Каталожный номер:D02C-105-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Пластина, крышка
Каталожный номер:D02C-104-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Зажимной кронштейн
Каталожный номер:D02C-107-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Болт
Каталожный номер:GB5783-M8X16
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Заглушка
Каталожный номер:D02C-106-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Прокладка, 0-кольцо
Каталожный номер:GB3452.1-23.6X3.55
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Индикатор
Каталожный номер:D02C-103-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Болт
Каталожный номер:GB5783-M8X45
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Болт, двенадцатигранник
Каталожный номер:D02C-110-01
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Плоская шайба
Каталожный номер:GB97.2-16-200HV-Y
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Прокладка, стартер
Каталожный номер:D02C-108-02
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Прокладка, стартер
Каталожный номер:D02C-108-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Фланец, стартер
Каталожный номер:D02C-102-03
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Фланец, стартер
Каталожный номер:D02C-102-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Прокладка
Каталожный номер:D02C-109-02
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Прокладка
Каталожный номер:D02C-109-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Переходник, корпус маховика
Каталожный номер:D02C-147-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Прокладка
Каталожный номер:D02C-148-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Болт
Каталожный номер:GB5782-M12X45
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Шайба
Каталожный номер:GB97.2-12-200HV-Y
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Шайба
Каталожный номер:GB93-12
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Прокладка, навесная пластина
Каталожный номер:D02C-141-02
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Навесная пластина
Каталожный номер:D02C-123-02
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Болт
Каталожный номер:GB5783-M8X16
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Шайба
Каталожный номер:GB97.2-8-200HV-Y
Комплект:8
Примечание:
