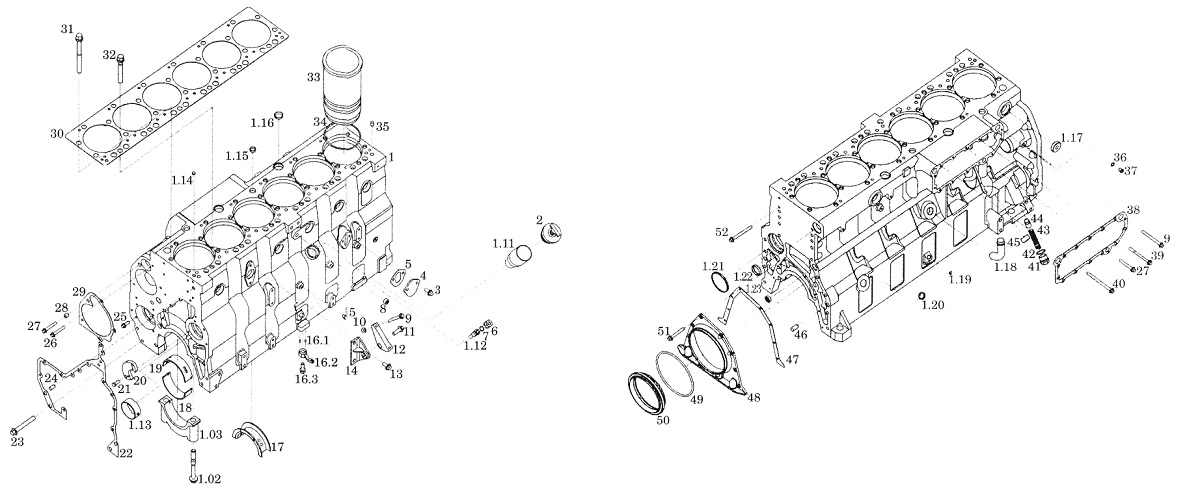

Блок цилиндров

← Обвязка двигателя Корпус распред. шестерён →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1.0

Наименование:Сборка блока цилиндров

Каталожный номер:D02A-002-30b

Комплект:1

Примечание:

№ на схеме:1

Наименование:Блок цилиндров

Каталожный номер:D02A-001-30b

Комплект:1

Примечание:

№ на схеме:1.01

Наименование:Блок цилиндров

Каталожный номер:D02A-101-30c

Комплект:1

Примечание:

№ на схеме:1.02

Наименование:Болт, крышка коренного подшипника.

Каталожный номер:D02A-106-30

Комплект:14

Примечание:

№ на схеме:1.03

Наименование:Крышка коренного подшипника.

Каталожный номер:D02A-105-32

Комплект:1

Примечание:

№ на схеме:1.03

Наименование:Крышка коренного подшипника.

Каталожный номер:D02A-105-31

Комплект:6

Примечание:

№ на схеме:1.04

Наименование:Шпилька, крышка коренного подшипника.

Каталожный номер:D02A-322-01

Комплект:1

Примечание:

№ на схеме:1.11

Наименование:Сварная трубка, маслоналивной патрубок

Каталожный номер:D02A-005-01

Комплект:1

Примечание:

№ на схеме:1.12

Наименование:Трубка, щуп

Каталожный номер:D02A-142-01a

Комплект:1

Примечание:

№ на схеме:1.13

Наименование:Втулка, распредвал

Каталожный номер:D02A-113-01b

Комплект:7

Примечание:

№ на схеме:1.14

Наименование:Заглушка

Каталожный номер:D02A-309-01

Комплект:1

Примечание:

№ на схеме:1.15

Наименование:Заглушка, развальцовка (ф20)

Каталожный номер:D02A-161-01

Комплект:3

Примечание:

№ на схеме:1.16

Наименование:Заглушка, развальцовка (ф28)

Каталожный номер:D04-166-01a

Комплект:2

Примечание:

№ на схеме:1.17

Наименование:Заглушка

Каталожный номер:D02A-308-01

Комплект:1

Примечание:

№ на схеме:1.18

Наименование:Трубка, возврат масла

Каталожный номер:D02A-139-03

Комплект:1

Примечание:

№ на схеме:1.19

Наименование:Заглушка, развальцовка (ф10)

Каталожный номер:D02A-128-01

Комплект:1

Примечание:

№ на схеме:1.20

Наименование:Заглушка, развальцовка (Ф 22)

Каталожный номер:D02A-127-01

Комплект:1

Примечание:

№ на схеме:1.21

Наименование:Заглушка, развальцовка (ф70)

Каталожный номер:D02A-162-01

Комплект:1

Примечание:

№ на схеме:1.22

Наименование:Заглушка, развальцовка (ф 20) (вход главного масляного канала)

Каталожный номер:D02A-310-01

Комплект:1

Примечание:

№ на схеме:1.23

Наименование:Заглушка, развальцовка (ф 35)

Каталожный номер:D04-167-01a

Комплект:8

Примечание:

№ на схеме:2

Наименование:Колпачок, маслоналивной патрубок

Каталожный номер:D02A-006-01a

Комплект:1

Примечание:

№ на схеме:3

Наименование:Болт

Каталожный номер:GB5787-AM8X20

Комплект:1

Примечание:

№ на схеме:4

Наименование:Защитная пластина, топливный насос

Каталожный номер:D02A-136-01

Комплект:1

Примечание:

№ на схеме:5

Наименование:Прокладка, топливный насос

Каталожный номер:D02A-135-01

Комплект:1

Примечание:

№ на схеме:6

Наименование:Гайка

Каталожный номер:D02A-179-01

Комплект:1

Примечание:

№ на схеме:7

Наименование:Медная шайба

Каталожный номер:Q/SC598-12X16

Комплект:1

Примечание:

№ на схеме:8

Наименование:Заглушка (z3/8), трубка

Каталожный номер:D04-309-01

Комплект:1

Примечание:

№ на схеме:9

Наименование:Болт

Каталожный номер:GB5787-AM8X80

Комплект:4

Примечание:

№ на схеме:9

Наименование:Болт

Каталожный номер:GB5787-AM8X80

Комплект:6

Примечание:

№ на схеме:10

Наименование:Сферическая шайба

Каталожный номер:GB849-8

Комплект:2

Примечание:

№ на схеме:11

Наименование:Болт

Каталожный номер:GB5787-AM10X25

Комплект:1

Примечание:

№ на схеме:11

Наименование:Болт

Каталожный номер:GB5787-AM10X30

Комплект:1

Примечание:

№ на схеме:12

Наименование:Кронштеин, топливный насос

Каталожный номер:D02A-173-31

Комплект:1

Примечание:

№ на схеме:12

Наименование:Кронштеин, топливный насос

Каталожный номер:D02A-173-32

Комплект:1

Примечание:

№ на схеме:12

Наименование:Кронштейн, топливный насос

Каталожный номер:D02A-174-32

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт

Каталожный номер:GB5787-AM10X20

Комплект:2

Примечание:

№ на схеме:14

Наименование:Сварной кронштеин, топливный насос

Каталожный номер:D02A-013-30a

Комплект:1

Примечание:

№ на схеме:15

Наименование:Заглушка (z1/8), трубка

Каталожный номер:D02A-166-01

Комплект:3

Примечание:

№ на схеме:16

Наименование:Патрубок, система охлаждения двигателя

Каталожный номер:D02A-030-01

Комплект:6

Примечание:

№ на схеме:16.1

Наименование:Штифт, шпилька.

Каталожный номер:GB119-B4X8

Комплект:12

Примечание:

№ на схеме:16.2

Наименование:Патрубок, система охлаждения двигателя

Каталожный номер:D02A-137-30a

Комплект:6

Примечание:

№ на схеме:16.3

Наименование:Корпус, запорный клапан

Каталожный номер:D02A-302-01a

Комплект:6

Примечание:

№ на схеме:16.4

Наименование:Стальной шарик.

Каталожный номер:GB308-3.5G100b

Комплект:6

Примечание:

№ на схеме:17

Наименование:Коренной подшипник, коленчатый вал

Каталожный номер:D02A-111-01a

Комплект:1

Примечание:

№ на схеме:18

Наименование:Коренной подшипник (нижний)

Каталожный номер:D02A-112-01

Комплект:7

Примечание:

№ на схеме:19

Наименование:Коренной подшипник (верхний)

Каталожный номер:D02A-110-01a

Комплект:6

Примечание:

№ на схеме:20

Наименование:Упорная пластина, распредвал

Каталожный номер:D02A-114-01c

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт

Каталожный номер:GB5783-M8X20

Комплект:2

Примечание:

№ на схеме:22

Наименование:Прокладка, корпус шестеренной передачи

Каталожный номер:D02A-129-30a

Комплект:1

Примечание:

№ на схеме:23

Наименование:Болт

Каталожный номер:GB5787-AM12X65

Комплект:4

Примечание:

№ на схеме:23

Наименование:Болт

Каталожный номер:GB5787-AM12X90

Комплект:4

Примечание:

№ на схеме:24

Наименование:Штифт, шпилька.

Каталожный номер:GB119-A10X20

Комплект:2

Примечание:

№ на схеме:25

Наименование:Болт

Каталожный номер:GB5787-AM8X35

Комплект:4

Примечание:

№ на схеме:26

Наименование:Болт

Каталожный номер:GB5787-AM8X50

Комплект:2

Примечание:

№ на схеме:27

Наименование:Болт

Каталожный номер:GB5787-AM8X55

Комплект:7

Примечание:

№ на схеме:27

Наименование:Болт

Каталожный номер:GB5787-AM8X55

Комплект:1

Примечание:

№ на схеме:28

Наименование:Упругая шпилька штифта

Каталожный номер:GB879-12X12

Комплект:3

Примечание:

№ на схеме:29

Наименование:Прокладка

Каталожный номер:D02A-307-01

Комплект:1

Примечание:

№ на схеме:30

Наименование:Прокладка, головка блока

Каталожный номер:D02A-109-30a

Комплект:1

Примечание:

№ на схеме:31

Наименование:Болт (длинный), головка блока

Каталожный номер:D02A-107-30

Комплект:20

Примечание:

№ на схеме:32

Наименование:Болт (короткий), головка блока

Каталожный номер:D02A-108-30

Комплект:6

Примечание:

№ на схеме:33

Наименование:Гильза цилиндра

Каталожный номер:D02A-104-30a

Комплект:6

Примечание:

№ на схеме:34

Наименование:Прокладка, гильза цилиндра

Каталожный номер:D02A-171-30

Комплект:18

Примечание:

№ на схеме:35

Наименование:Штифт, шпилька.

Каталожный номер:D02A-312-01

Комплект:2

Примечание:

№ на схеме:36

Наименование:Медная шайба

Каталожный номер:Q/SC598-10X14

Комплект:1

Примечание:

№ на схеме:37

Наименование:Заглушка, трубка

Каталожный номер:Q/SC584.2-M10X1

Комплект:1

Примечание:

№ на схеме:38

Наименование:Прокладка, масляный охладитель

Каталожный номер:D02A-133-30

Комплект:1

Примечание:

№ на схеме:39

Наименование:Болт

Каталожный номер:D02A-311-01

Комплект:2

Примечание:

№ на схеме:40

Наименование:Болт (m8x105)

Каталожный номер:D02A-306-01a

Комплект:4

Примечание:

№ на схеме:41

Наименование:Заглушка, трубка

Каталожный номер:D17-110-01

Комплект:1

Примечание:

№ на схеме:42

Наименование:Прокладка, резиновая интегрированная шайба

Каталожный номер:Q/SC1294-24

Комплект:1

Примечание:

№ на схеме:43

Наименование:Пружина

Каталожный номер:Q/SC645d- 2.5X13.5X65

Комплект:1

Примечание:

№ на схеме:44

Наименование:Плунжер, вспомогательный клапан

Каталожный номер:D02A-182-01

Комплект:1

Примечание:

№ на схеме:45

Наименование:Болт (z3/4), труба

Каталожный номер:D02A-163-01

Комплект:1

Примечание:

№ на схеме:46

Наименование:Штифт, шпилька.

Каталожный номер:GB119-A12X24

Комплект:2

Примечание:

№ на схеме:47

Наименование:Прокладка, задняя крышка

Каталожный номер:D02A-121-01

Комплект:1

Примечание:

№ на схеме:48

Наименование:Задняя крышка

Каталожный номер:D02A-115-01b

Комплект:1

Примечание:

№ на схеме:49

Наименование:Манжета задней крышки, 0-кольцо

Каталожный номер:D02A-116-01

Комплект:1

Примечание:

№ на схеме:50

Наименование:Задний сальник коленчатого вала

Каталожный номер:D02A-118-02b

Комплект:1

Примечание:

№ на схеме:50

Наименование:Задний сальник коленчатого вала

Каталожный номер:D02A-118-03

Комплект:1

Примечание:

№ на схеме:51

Наименование:Болт

Каталожный номер:GB5787-AM6X16

Комплект:8

Примечание:

№ на схеме:52

Наименование:Болт

Каталожный номер:GB5787-AM10X90

Комплект:2

Примечание:

№ на схеме:52

Наименование:Болт

Каталожный номер:GB5787-AM12X40- 10.9

Комплект:12

Примечание:
