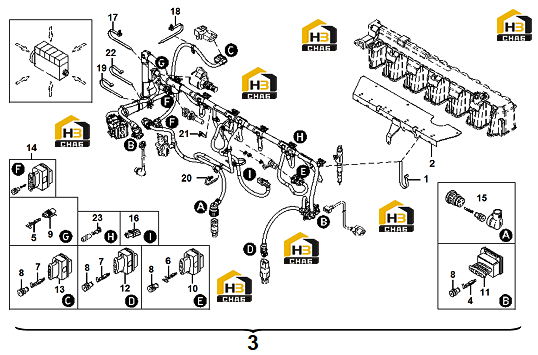

Жгут проводов 4110002126274

← Трубка возвратная Клапан электромагнитный 11221181 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamping band

Каталожный номер:11220593

Комплект:7

Примечание:

№ на схеме:2

Наименование:Bracket

Каталожный номер:11222439

Комплект:1

Примечание:

№ на схеме:3

Наименование:Wiring harness

Каталожный номер:4110002126274

Комплект:1

Примечание:

№ на схеме:4

Наименование:Socket

Каталожный номер:11222440

Комплект:6

Примечание:

№ на схеме:5

Наименование:Socket

Каталожный номер:11222441

Комплект:2

Примечание:

№ на схеме:6

Наименование:Socket

Каталожный номер:11222442

Комплект:5

Примечание:

№ на схеме:7

Наименование:Socket

Каталожный номер:11222443

Комплект:9

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:11222444

Комплект:20

Примечание:

№ на схеме:9

Наименование:Housing

Каталожный номер:11222445

Комплект:1

Примечание:

№ на схеме:10

Наименование:Housing

Каталожный номер:11222446

Комплект:1

Примечание:

№ на схеме:11

Наименование:Housing

Каталожный номер:11222447

Комплект:2

Примечание:

№ на схеме:12

Наименование:Housing

Каталожный номер:11222448

Комплект:1

Примечание:

№ на схеме:13

Наименование:Housing

Каталожный номер:11222449

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:11222450

Комплект:2

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:11222451

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cable plug

Каталожный номер:11222373

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clip

Каталожный номер:11222452

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cable tie

Каталожный номер:4110002126237

Комплект:8

Примечание:

№ на схеме:19

Наименование:Strip clamp

Каталожный номер:4110002409189

Комплект:3

Примечание:

№ на схеме:20

Наименование:Cable tie

Каталожный номер:4110002126283

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clip

Каталожный номер:11222453

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clip

Каталожный номер:11222454

Комплект:1

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:11222455

Комплект:12

Примечание:
