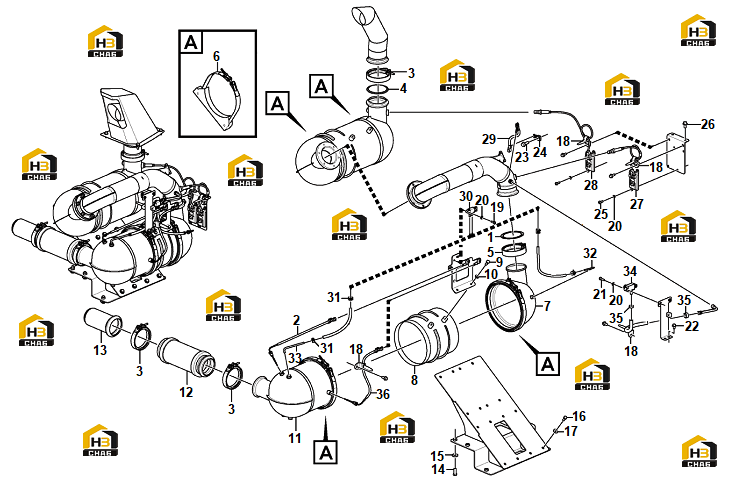

Узел выхлопной системы (сажевый фильтр)

← Насос для раствора мочевины Хомут для крепления шланга →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket

Каталожный номер:4110002460

Комплект:1

Примечание:

№ на схеме:2

Наименование:Temperature sensor

Каталожный номер:11220853

Комплект:1

Примечание:

№ на схеме:3

Наименование:V-band clamp

Каталожный номер:4110002409317

Комплект:3

Примечание:

№ на схеме:4

Наименование:Gasket

Каталожный номер:4110002409316

Комплект:3

Примечание:

№ на схеме:5

Наименование:Clip

Каталожный номер:4110002462

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket

Каталожный номер:11220656

Комплект:4

Примечание:

№ на схеме:7

Наименование:Muffler

Каталожный номер:11220838

Комплект:1

Примечание:

№ на схеме:8

Наименование:Muffler

Каталожный номер:11220837

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hexagon screw

Каталожный номер:11210118

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:11210218

Комплект:2

Примечание:

№ на схеме:11

Наименование:Muffler

Каталожный номер:11220836

Комплект:1

Примечание:

№ на схеме:12

Наименование:Exhaust hose

Каталожный номер:4110002409323

Комплект:1

Примечание:

№ на схеме:13

Наименование:Exhaust pipe

Каталожный номер:11220691

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hexagon screw

Каталожный номер:11210215

Комплект:6

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:11210538

Комплект:6

Примечание:

№ на схеме:16

Наименование:Hexagon screw

Каталожный номер:11210123

Комплект:16

Примечание:

№ на схеме:17

Наименование:Plain washer

Каталожный номер:11217985

Комплект:16

Примечание:

№ на схеме:18

Наименование:Strip clamp

Каталожный номер:11210866

Комплект:4

Примечание:

№ на схеме:19

Наименование:Six point socket screw

Каталожный номер:11210082

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:11210057

Комплект:7

Примечание:

№ на схеме:21

Наименование:Six point socket screw

Каталожный номер:4110002409290

Комплект:2

Примечание:

№ на схеме:22

Наименование:Flange screw

Каталожный номер:11210036

Комплект:2

Примечание:

№ на схеме:23

Наименование:Flange screw

Каталожный номер:11210037

Комплект:1

Примечание:

№ на схеме:24

Наименование:Clamp

Каталожный номер:4110002409412

Комплект:1

Примечание:

№ на схеме:25

Наименование:Six point socket screw

Каталожный номер:11210088

Комплект:4

Примечание:

№ на схеме:26

Наименование:Flange screw

Каталожный номер:11210034

Комплект:2

Примечание:

№ на схеме:27

Наименование:Sensor

Каталожный номер:4110002409325

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sensor

Каталожный номер:11220834

Комплект:1

Примечание:

№ на схеме:29

Наименование:Temperature sensor

Каталожный номер:11220851

Комплект:1

Примечание:

№ на схеме:30

Наименование:Sensor

Каталожный номер:11220833

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose clamp

Каталожный номер:11220770

Комплект:2

Примечание:

№ на схеме:32

Наименование:Pipe

Каталожный номер:11220795

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pipe

Каталожный номер:11220794

Комплект:1

Примечание:

№ на схеме:34

Наименование:Pressure sensor

Каталожный номер:11220807

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose clamp

Каталожный номер:11220771

Комплект:2

Примечание:

№ на схеме:36

Наименование:Temperature sensor

Каталожный номер:11220852

Комплект:1

Примечание:
