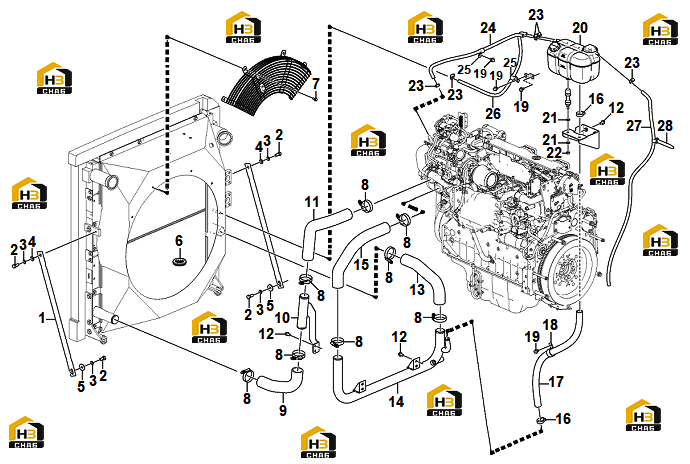

Радиатор в сборе

← Система охлаждения Заглушка →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Stay

Каталожный номер:11220847

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hexagon screw

Каталожный номер:11210098

Комплект:4

Примечание:

№ на схеме:3

Наименование:Spring washer

Каталожный номер:11210065

Комплект:4

Примечание:

№ на схеме:4

Наименование:Plain washer

Каталожный номер:11210198

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:11210695

Комплект:2

Примечание:

№ на схеме:6

Наименование:Grommet

Каталожный номер:11220722

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:11214756

Комплект:4

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:11214739

Комплект:8

Примечание:

№ на схеме:9

Наименование:Radiator hose

Каталожный номер:11220814

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe

Каталожный номер:11220789

Комплект:1

Примечание:

№ на схеме:11

Наименование:Radiator hose

Каталожный номер:11220815

Комплект:1

Примечание:

№ на схеме:12

Наименование:Flange screw

Каталожный номер:11210034

Комплект:10

Примечание:

№ на схеме:13

Наименование:Radiator hose

Каталожный номер:11220816

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe

Каталожный номер:11220790

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:11220747

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose clamp

Каталожный номер:11210027

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:11220763

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clip

Каталожный номер:11210260

Комплект:1

Примечание:

№ на схеме:19

Наименование:Flange screw

Каталожный номер:11210036

Комплект:4

Примечание:

№ на схеме:20

Наименование:Expansion tank

Каталожный номер:11220692

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plain washer

Каталожный номер:11210197

Комплект:4

Примечание:

№ на схеме:22

Наименование:Hexagon nut

Каталожный номер:11210130

Комплект:2

Примечание:

№ на схеме:23

Наименование:Hose clamp

Каталожный номер:11210026

Комплект:5

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:11220764

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clip

Каталожный номер:11210810

Комплект:2

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:11220766

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:11220129

Комплект:1

Примечание:

№ на схеме:28

Наименование:Strip clamp

Каталожный номер:11215802

Комплект:1

Примечание:
