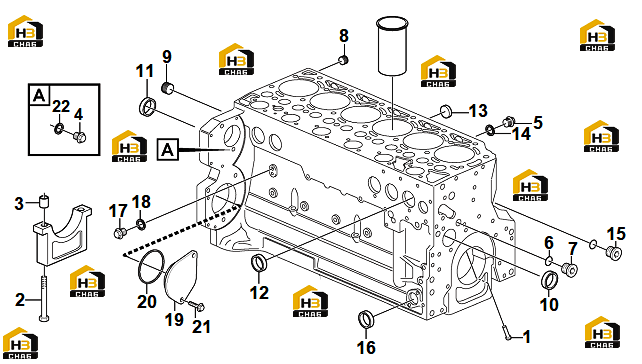

Блок цилиндров с комплектующими в сборе

← Головка блока цилиндров в сборе Болт фланцевый 11210042 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston

Каталожный номер:4110002126148

Комплект:6

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:11219955

Комплект:14

Примечание:

№ на схеме:3

Наименование:Bushing

Каталожный номер:11219954

Комплект:14

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:4110002126055

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sealing ring

Каталожный номер:4110002409188

Комплект:4

Примечание:

№ на схеме:6

Наименование:Gasket

Каталожный номер:4110002409105

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:4110002126037

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:4110002126038

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug

Каталожный номер:4110002126042

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bearing bushing

Каталожный номер:11220601

Комплект:6

Примечание:

№ на схеме:11

Наименование:Bearing bushing

Каталожный номер:11220600

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:4110002126043

Комплект:9

Примечание:

№ на схеме:13

Наименование:Core plug

Каталожный номер:11219931

Комплект:6

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:4110002126039

Комплект:3

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:11221199

Комплект:1

Примечание:

№ на схеме:16

Наименование:Core plug

Каталожный номер:11219931

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:4110002126039

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:4110002126101

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cover plate

Каталожный номер:4110002126052

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sealing ring

Каталожный номер:4110002126051

Комплект:1

Примечание:

№ на схеме:21

Наименование:Flange screw

Каталожный номер:4110002409063

Комплект:2

Примечание:

№ на схеме:22

Наименование:Gasket

Каталожный номер:11215680

Комплект:1

Примечание:
