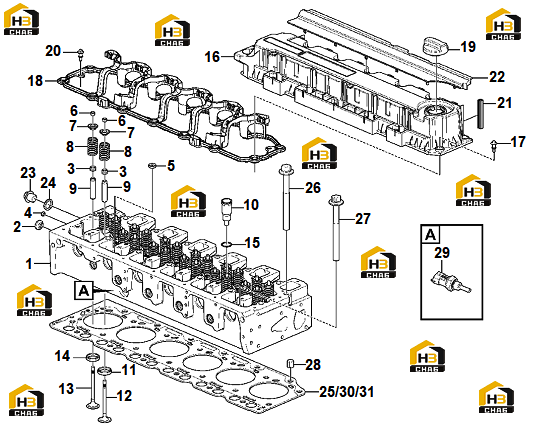

Головка блока цилиндров с комплектующими

← Комплект вентиляции картера (часть i) Блок цилиндров с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder head

Каталожный номер:11222709

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cap plug

Каталожный номер:4110002409006

Комплект:6

Примечание:

№ на схеме:3

Наименование:Valve seal

Каталожный номер:11219936

Комплект:24

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:4110002126006

Комплект:2

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:4110002126005

Комплект:16

Примечание:

№ на схеме:6

Наименование:Valve sleeve

Каталожный номер:4110002409011

Комплект:48

Примечание:

№ на схеме:7

Наименование:Cap

Каталожный номер:4110002409010

Комплект:24

Примечание:

№ на схеме:8

Наименование:Valve spring

Каталожный номер:11220632

Комплект:24

Примечание:

№ на схеме:9

Наименование:Valve guide

Каталожный номер:11222712

Комплект:24

Примечание:

№ на схеме:10

Наименование:Sleeve

Каталожный номер:4110002409008

Комплект:6

Примечание:

№ на схеме:11

Наименование:Valve insert

Каталожный номер:11220630

Комплект:12

Примечание:

№ на схеме:12

Наименование:Inlet valve

Каталожный номер:11222710

Комплект:12

Примечание:

№ на схеме:13

Наименование:Exhaust valve

Каталожный номер:11222711

Комплект:12

Примечание:

№ на схеме:14

Наименование:Valve insert

Каталожный номер:11220629

Комплект:12

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:4110002409013

Комплект:6

Примечание:

№ на схеме:16

Наименование:Valve cover

Каталожный номер:11220855

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:11220622

Комплект:16

Примечание:

№ на схеме:18

Наименование:Gasket

Каталожный номер:11220716

Комплект:1

Примечание:

№ на схеме:19

Наименование:Filler cap

Каталожный номер:4110002126032

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:11220622

Комплект:2

Примечание:

№ на схеме:21

Наименование:Cover strip

Каталожный номер:11220676

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sealing cup

Каталожный номер:11220620

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug

Каталожный номер:11222310

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sealing ring

Каталожный номер:11222309

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cylinder head gasket

Каталожный номер:11220679

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cylinder bolt

Каталожный номер:11220677

Комплект:20

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:11219943

Комплект:6

Примечание:

№ на схеме:28

Наименование:Bushing

Каталожный номер:11219939

Комплект:2

Примечание:

№ на схеме:29

Наименование:Sensor

Каталожный номер:11222375

Комплект:1

Примечание:

№ на схеме:30

Наименование:Cylinder head gasket

Каталожный номер:11220681

Комплект:1

Примечание:

№ на схеме:31

Наименование:Cylinder head gasket

Каталожный номер:11220680

Комплект:1

Примечание:
