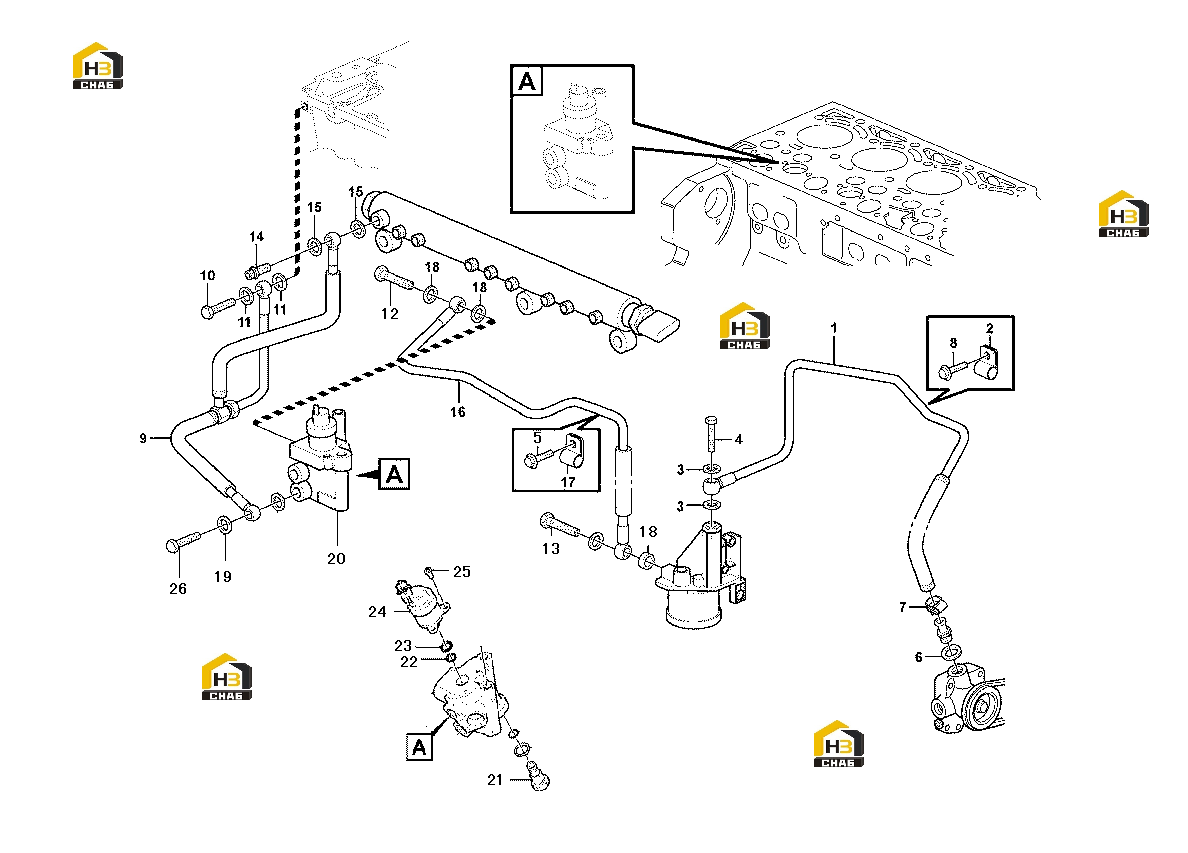

Топливопровод в сборе

← Фильтр топливный с крепежами Форсунка топливная в сборе с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel pipe

Каталожный номер:4110002126173

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp

Каталожный номер:4110002126174

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gasket

Каталожный номер:4110002126040

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hexagon screw

Каталожный номер:4110002126176

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:4110002126048

Комплект:1

Примечание:

№ на схеме:6

Наименование:Gasket

Каталожный номер:4110002126040

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp

Каталожный номер:4110002126065

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:4110002126180

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil return pipe

Каталожный номер:4110002126181

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hollow screw

Каталожный номер:4110002126182

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sealing ring

Каталожный номер:4110002126183

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hexagon screw

Каталожный номер:4110002126176

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hollow screw

Каталожный номер:4110002126185

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hexagon screw

Каталожный номер:4110002126186

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sealing ring

Каталожный номер:4110002126187

Комплект:2

Примечание:

№ на схеме:16

Наименование:Oil pipe

Каталожный номер:4110002126188

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp

Каталожный номер:4110002126189

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sealing ring

Каталожный номер:4110002126190

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sealing ring

Каталожный номер:4110002126191

Комплект:2

Примечание:

№ на схеме:20

Наименование:Fuel regulator

Каталожный номер:4110002126192

Комплект:1

Примечание:

№ на схеме:21

Наименование:Overflow valve

Каталожный номер:4110002126193

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:4110002126194

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:4110002126195

Комплект:1

Примечание:

№ на схеме:24

Наименование:Solenoid valve

Каталожный номер:4110002126196

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:4110002126197

Комплект:3

Примечание:

№ на схеме:26

Наименование:Hollow screw

Каталожный номер:4110002126219

Комплект:1

Примечание:
