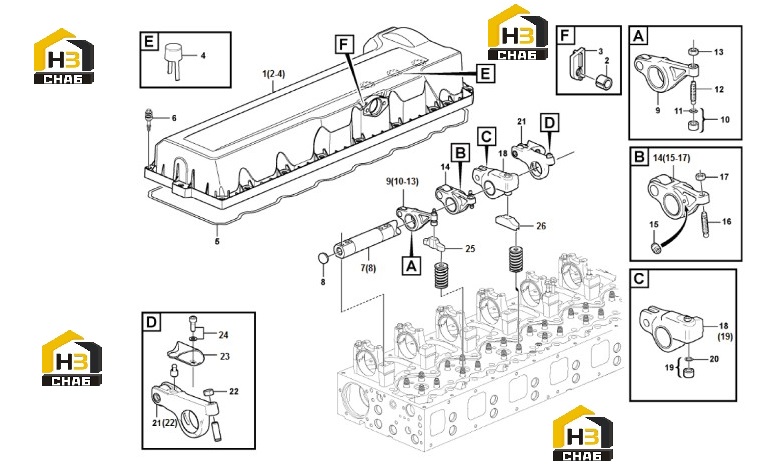

Устройство приводное клапана

← Гильза цилиндра и поршень Кронштейн промежуточный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:VALVE COVER

Каталожный номер:11216920

Комплект:1

Примечание:21884654

№ на схеме:2

Наименование:SPACER SLEEVE

Каталожный номер:11216058

Комплект:2

Примечание:20450320

№ на схеме:3

Наименование:NUT WASHER

Каталожный номер:11216065

Комплект:2

Примечание:24427518

№ на схеме:4

Наименование:DRAINING BOWL

Каталожный номер:11216067

Комплект:3

Примечание:8131751

№ на схеме:5

Наименование:SEALING STRIP

Каталожный номер:11216060

Комплект:1

Примечание:20538793

№ на схеме:6

Наименование:Flange screw

Каталожный номер:11222882

Комплект:20

Примечание:22859766

№ на схеме:7

Наименование:ROCKER ARM SHAFT

Каталожный номер:11219029

Комплект:1

Примечание:22224709

№ на схеме:8

Наименование:EXPANSION PLUG

Каталожный номер:11216069

Комплект:2

Примечание:980176

№ на схеме:9

Наименование:Rocker arm

Каталожный номер:11222908

Комплект:6

Примечание:22277031

№ на схеме:10

Наименование:BALL SOCKET

Каталожный номер:11216061

Комплект:6

Примечание:21054149

№ на схеме:11

Наименование:O-RING

Каталожный номер:11216068

Комплект:6

Примечание:944364

№ на схеме:12

Наименование:BALL STUD

Каталожный номер:11221442

Комплект:6

Примечание:20501055

№ на схеме:13

Наименование:NUT

Каталожный номер:11216054

Комплект:6

Примечание:13946911 11224114

№ на схеме:14

Наименование:ROCKER ARM

Каталожный номер:11218964

Комплект:6

Примечание:21881195

№ на схеме:15

Наименование:JET

Каталожный номер:11216066

Комплект:12

Примечание:3964817

№ на схеме:16

Наименование:BALL STUD

Каталожный номер:11216056

Комплект:6

Примечание:1546775

№ на схеме:17

Наименование:HEXAGON NUT

Каталожный номер:11216057

Комплект:6

Примечание:1677396

№ на схеме:18

Наименование:Rocker arm

Каталожный номер:11221422

Комплект:6

Примечание:22472567

№ на схеме:19

Наименование:BALL SOCKET

Каталожный номер:11216061

Комплект:6

Примечание:21054149

№ на схеме:20

Наименование:O-RING

Каталожный номер:11216068

Комплект:6

Примечание:944364

№ на схеме:21

Наименование:Rocker arm

Каталожный номер:11223405

Комплект:6

Примечание:21460261

№ на схеме:22

Наименование:HEXAGON NUT

Каталожный номер:11216057

Комплект:6

Примечание:1677396

№ на схеме:23

Наименование:LEAF SPRING

Каталожный номер:11221440

Комплект:6

Примечание:20728004

№ на схеме:24

Наименование:Hex. socket screw

Каталожный номер:11221435

Комплект:12

Примечание:21344803

№ на схеме:25

Наименование:VALVE CAP

Каталожный номер:11216091

Комплект:6

Примечание:3183207

№ на схеме:26

Наименование:VALVE BRIDGE

Каталожный номер:11221432

Комплект:6

Примечание:21411252
