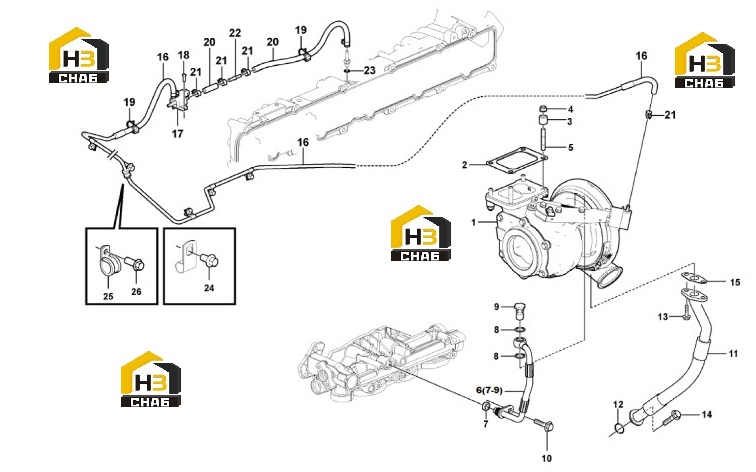

Турбонагнетатель

← Система впуска и выпуска воздуха Охладитель сжатого воздуха →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Turbocharger

Каталожный номер:11224209

Комплект:1

Примечание:17442110

№ на схеме:2

Наименование:GASKET

Каталожный номер:11215703

Комплект:1

Примечание:20784537

№ на схеме:3

Наименование:SPACER SLEEVE

Каталожный номер:11215702

Комплект:4

Примечание:20573472

№ на схеме:4

Наименование:FLANGE NUT

Каталожный номер:11215698

Комплект:4

Примечание:1543499

№ на схеме:5

Наименование:STUD

Каталожный номер:11215705

Комплект:4

Примечание:21345127

№ на схеме:6

Наименование:PRESSURE HOSE

Каталожный номер:11215697

Комплект:1

Примечание:15194680

№ на схеме:7

Наименование:SEALING RING

Каталожный номер:11221414

Комплект:1

Примечание:21940610

№ на схеме:8

Наименование:GASKET

Каталожный номер:11215707

Комплект:2

Примечание:977935

№ на схеме:9

Наименование:HOLLOW SCREW

Каталожный номер:11215701

Комплект:1

Примечание:190714

№ на схеме:10

Наименование:FLANGE SCREW

Каталожный номер:11216965

Комплект:1

Примечание:994446

№ на схеме:11

Наименование:OIL HOSE

Каталожный номер:11215700

Комплект:1

Примечание:17204704

№ на схеме:12

Наименование:SEALING RING

Каталожный номер:11215704

Комплект:1

Примечание:21092243

№ на схеме:13

Наименование:FLANGE SCREW

Каталожный номер:11216965

Комплект:2

Примечание:994446

№ на схеме:14

Наименование:FLANGE SCREW

Каталожный номер:11216935

Комплект:1

Примечание:984735

№ на схеме:15

Наименование:GASKET

Каталожный номер:11219698

Комплект:1

Примечание:20707685

№ на схеме:16

Наименование:Pipe set

Каталожный номер:11223434

Комплект:1

Примечание:17344512

№ на схеме:17

Наименование:Solenoid valve

Каталожный номер:11223435

Комплект:1

Примечание:3819161

№ на схеме:18

Наименование:Six point socket screw

Каталожный номер:11223389

Комплект:2

Примечание:997494

№ на схеме:19

Наименование:Anchor

Каталожный номер:11224210

Комплект:2

Примечание:984937

№ на схеме:20

Наименование:Fuel hose

Каталожный номер:11223437

Комплект:1

Примечание:1266870

№ на схеме:21

Наименование:Hose clamp

Каталожный номер:11224211

Комплект:6

Примечание:975270

№ на схеме:22

Наименование:Throttle

Каталожный номер:11223439

Комплект:1

Примечание:15188030

№ на схеме:23

Наименование:GASKET

Каталожный номер:11215680

Комплект:1

Примечание:13947281 11216522

№ на схеме:24

Наименование:FLANGE SCREW

Каталожный номер:11216933

Комплект:5

Примечание:984733 11216935

№ на схеме:25

Наименование:Clamp

Каталожный номер:11223440

Комплект:1

Примечание:942400

№ на схеме:26

Наименование:Flange screw

Каталожный номер:11223441

Комплект:1

Примечание:984753
