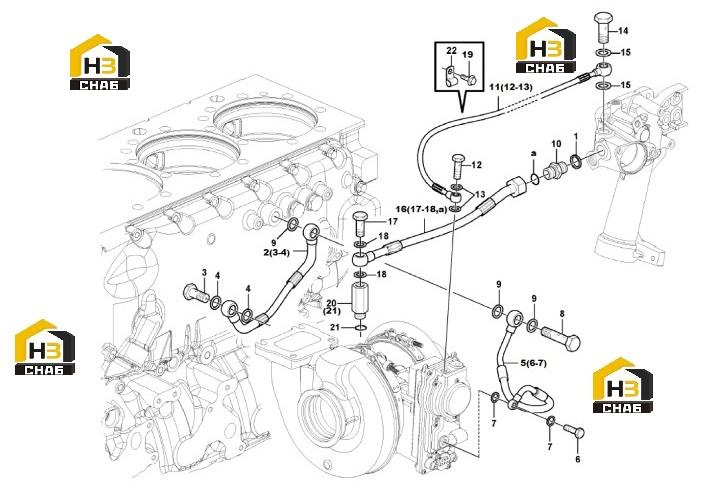

Труба охлаждающей жидкости

← Насос водяной Ремень и шкивы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GASKET

Каталожный номер:11215707

Комплект:1

Примечание:977935

№ на схеме:2

Наименование:Hose

Каталожный номер:11224214

Комплект:1

Примечание:22854348

№ на схеме:3

Наименование:HOLLOW SCREW

Каталожный номер:11221455

Комплект:1

Примечание:992061

№ на схеме:4

Наименование:GASKET

Каталожный номер:11215707

Комплект:2

Примечание:977935

№ на схеме:5

Наименование:Hose

Каталожный номер:11224215

Комплект:1

Примечание:22854288

№ на схеме:6

Наименование:HOLLOW SCREW

Каталожный номер:11221460

Комплект:1

Примечание:980973

№ на схеме:7

Наименование:GASKET

Каталожный номер:11215680

Комплект:2

Примечание:13947281 11216522

№ на схеме:8

Наименование:HOLLOW SCREW

Каталожный номер:11221466

Комплект:1

Примечание:16221

№ на схеме:9

Наименование:GASKET

Каталожный номер:11215707

Комплект:3

Примечание:977935

№ на схеме:10

Наименование:NIPPLE

Каталожный номер:11221464

Комплект:1

Примечание:192639

№ на схеме:11

Наименование:HOSE

Каталожный номер:11221429

Комплект:1

Примечание:21689131

№ на схеме:12

Наименование:HOLLOW SCREW

Каталожный номер:11221460

Комплект:1

Примечание:980973

№ на схеме:13

Наименование:GASKET

Каталожный номер:11215680

Комплект:2

Примечание:13947281 11216522

№ на схеме:14

Наименование:HOLLOW SCREW

Каталожный номер:11221462

Комплект:1

Примечание:941686

№ на схеме:15

Наименование:GASKET

Каталожный номер:11221459

Комплект:2

Примечание:982724

№ на схеме:16

Наименование:HOSE

Каталожный номер:11221430

Комплект:1

Примечание:21688752

№ на схеме:17

Наименование:HOLLOW SCREW

Каталожный номер:11221462

Комплект:1

Примечание:941686

№ на схеме:18

Наименование:GASKET

Каталожный номер:11221459

Комплект:2

Примечание:982724

№ на схеме:19

Наименование:FLANGE SCREW

Каталожный номер:11216934

Комплект:1

Примечание:984734

№ на схеме:20

Наименование:NIPPLE

Каталожный номер:11221438

Комплект:1

Примечание:20794396

№ на схеме:21

Наименование:O-RING

Каталожный номер:11221456

Комплект:1

Примечание:984797

№ на схеме:22

Наименование:CLAMP

Каталожный номер:11221465

Комплект:1

Примечание:18387
