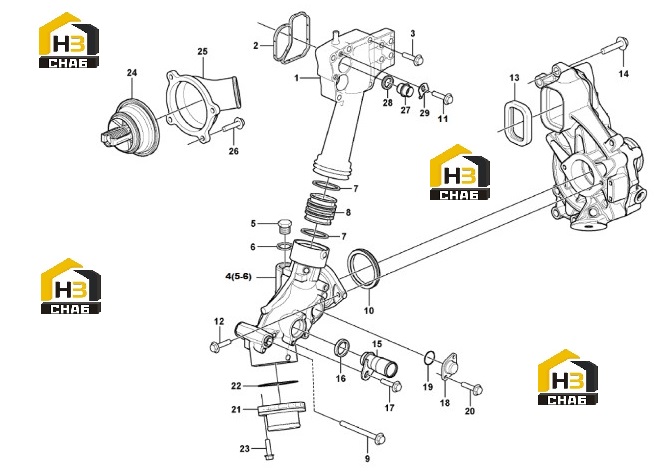

Система охлаждения

← Охладитель сжатого воздуха Насос водяной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTING PIPE

Каталожный номер:11215573

Комплект:1

Примечание:20542128

№ на схеме:2

Наименование:SEALING STRIP

Каталожный номер:11215572

Комплект:1

Примечание:20479636

№ на схеме:3

Наименование:FLANGE SCREW

Каталожный номер:11216963

Комплект:5

Примечание:994441

№ на схеме:4

Наименование:Coolant pipe

Каталожный номер:11223098

Комплект:1

Примечание:22531010

№ на схеме:5

Наименование:PLUG

Каталожный номер:11215563

Комплект:1

Примечание:13960634

№ на схеме:6

Наименование:GASKET

Каталожный номер:11215583

Комплект:1

Примечание:976932

№ на схеме:7

Наименование:SEALING RING

Каталожный номер:11215569

Комплект:1

Примечание:1547254

№ на схеме:8

Наименование:CONNECTING PIPE

Каталожный номер:11215576

Комплект:1

Примечание:21021925

№ на схеме:9

Наименование:FLANGE SCREW

Каталожный номер:11216948

Комплект:1

Примечание:984761

№ на схеме:10

Наименование:O-RING

Каталожный номер:11215582

Комплект:1

Примечание:975697

№ на схеме:11

Наименование:FLANGE SCREW

Каталожный номер:11216932

Комплект:1

Примечание:984732

№ на схеме:12

Наименование:FLANGE SCREW

Каталожный номер:11216936

Комплект:2

Примечание:984736

№ на схеме:13

Наименование:SEALING RING

Каталожный номер:11215571

Комплект:1

Примечание:20430678

№ на схеме:14

Наименование:FLANGE SCREW

Каталожный номер:11216946

Комплект:6

Примечание:984755

№ на схеме:15

Наименование:Connecting pipe

Каталожный номер:11223448

Комплект:1

Примечание:15156983

№ на схеме:16

Наименование:SEALING RING

Каталожный номер:11215579

Комплект:1

Примечание:471708

№ на схеме:17

Наименование:FLANGE SCREW

Каталожный номер:11216933

Комплект:1

Примечание:984733 11216935

№ на схеме:18

Наименование:COVER

Каталожный номер:11215580

Комплект:1

Примечание:471752

№ на схеме:19

Наименование:O-RING

Каталожный номер:11215581

Комплект:1

Примечание:975664

№ на схеме:20

Наименование:FLANGE SCREW

Каталожный номер:11216931

Комплект:2

Примечание:984725

№ на схеме:21

Наименование:Coolant pipe

Каталожный номер:11223449

Комплект:1

Примечание:21843564

№ на схеме:22

Наименование:O-RING

Каталожный номер:11215566

Комплект:1

Примечание:13975675

№ на схеме:23

Наименование:FLANGE SCREW

Каталожный номер:11216936

Комплект:2

Примечание:984736

№ на схеме:24

Наименование:Thermostat

Каталожный номер:11222944

Комплект:1

Примечание:21613426

№ на схеме:25

Наименование:Cover

Каталожный номер:11223450

Комплект:1

Примечание:21861948

№ на схеме:26

Наименование:FLANGE SCREW

Каталожный номер:11216963

Комплект:4

Примечание:994441

№ на схеме:27

Наименование:PLUG

Каталожный номер:11215575

Комплект:1

Примечание:20845995

№ на схеме:28

Наименование:SEALING RING

Каталожный номер:11215568

Комплект:1

Примечание:1547252

№ на схеме:29

Наименование:LOCK BRACE

Каталожный номер:11215879

Комплект:1

Примечание:1546531
