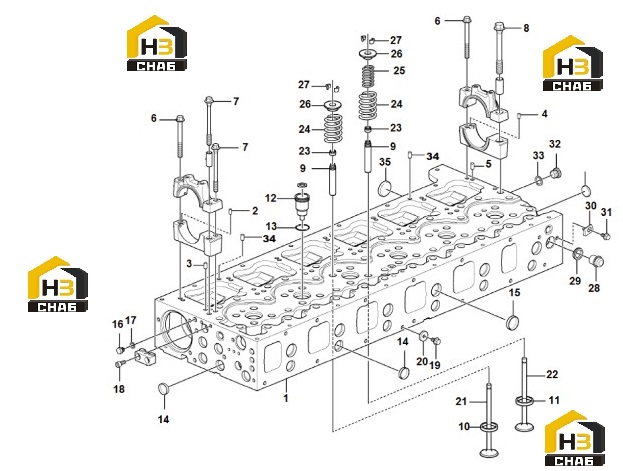

Головка блока цилиндров

← Головка блока цилиндров в сборе Блок цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder head

Каталожный номер:11221423

Комплект:1

Примечание:22250859 11222888

№ на схеме:2

Наименование:PIN

Каталожный номер:11215901

Комплект:6

Примечание:950542

№ на схеме:3

Наименование:PIN

Каталожный номер:11215902

Комплект:12

Примечание:950562

№ на схеме:4

Наименование:PIN

Каталожный номер:11215901

Комплект:1

Примечание:950542

№ на схеме:5

Наименование:PIN

Каталожный номер:11215902

Комплект:2

Примечание:950562

№ на схеме:6

Наименование:FLANGE SCREW

Каталожный номер:11215877

Комплект:7

Примечание:13975105

№ на схеме:7

Наименование:FLANGE SCREW

Каталожный номер:11215896

Комплект:12

Примечание:21344778

№ на схеме:8

Наименование:FLANGE SCREW

Каталожный номер:11215880

Комплект:1

Примечание:20412482

№ на схеме:9

Наименование:VALVE GUIDE

Каталожный номер:11220416

Комплект:24

Примечание:20919484

№ на схеме:10

Наименование:Valve seat

Каталожный номер:11221436

Комплект:12

Примечание:20900327

№ на схеме:11

Наименование:Valve seat

Каталожный номер:11221437

Комплект:12

Примечание:20900319

№ на схеме:12

Наименование:SLEEVE

Каталожный номер:11215890

Комплект:6

Примечание:20981856

№ на схеме:13

Наименование:O-RING

Каталожный номер:11215884

Комплект:6

Примечание:20536487

№ на схеме:14

Наименование:CAP PLUG

Каталожный номер:11215898

Комплект:16

Примечание:24426721

№ на схеме:15

Наименование:CAP PLUG

Каталожный номер:11215899

Комплект:6

Примечание:24426722

№ на схеме:16

Наименование:PLUG

Каталожный номер:11215689

Комплект:1

Примечание:960628

№ на схеме:17

Наименование:GASKET

Каталожный номер:11215680

Комплект:1

Примечание:13947281 11216522

№ на схеме:18

Наименование:HEXAGON SCREW

Каталожный номер:11215903

Комплект:2

Примечание:959220 11224627

№ на схеме:19

Наименование:FLANGE SCREW

Каталожный номер:11216960

Комплект:1

Примечание:994383

№ на схеме:20

Наименование:Washer

Каталожный номер:11224198

Комплект:1

Примечание:60111976

№ на схеме:21

Наименование:INLET VALVE

Каталожный номер:11215886

Комплект:12

Примечание:20740798

№ на схеме:22

Наименование:EXHAUST VALVE

Каталожный номер:11215891

Комплект:12

Примечание:21016539

№ на схеме:23

Наименование:VALVE SEAL

Каталожный номер:11219690

Комплект:24

Примечание:21990221

№ на схеме:24

Наименование:VALVE SPRING

Каталожный номер:11215894

Комплект:24

Примечание:21310068 11224103

№ на схеме:25

Наименование:VALVE SPRING

Каталожный номер:11215900

Комплект:12

Примечание:3183211

№ на схеме:26

Наименование:VALVE SPRING WASHER

Каталожный номер:11215881

Комплект:24

Примечание:20510743

№ на схеме:27

Наименование:VALVE COTTER

Каталожный номер:11215882

Комплект:48

Примечание:20510747

№ на схеме:28

Наименование:PLUG

Каталожный номер:11215575

Комплект:1

Примечание:20845995

№ на схеме:29

Наименование:SEALING RING

Каталожный номер:11215568

Комплект:1

Примечание:1547252

№ на схеме:30

Наименование:LOCK BRACE

Каталожный номер:11215879

Комплект:1

Примечание:1546531

№ на схеме:31

Наименование:FLANGE SCREW

Каталожный номер:11216932

Комплект:1

Примечание:984732

№ на схеме:32

Наименование:PLUG

Каталожный номер:11215876

Комплект:1

Примечание:13966143

№ на схеме:33

Наименование:PLANE GASKET

Каталожный номер:11215875

Комплект:1

Примечание:13947622 11210044

№ на схеме:34

Наименование:GUIDE

Каталожный номер:11215889

Комплект:2

Примечание:20908338

№ на схеме:35

Наименование:CAP PLUG

Каталожный номер:11221418

Комплект:5

Примечание:24426723
