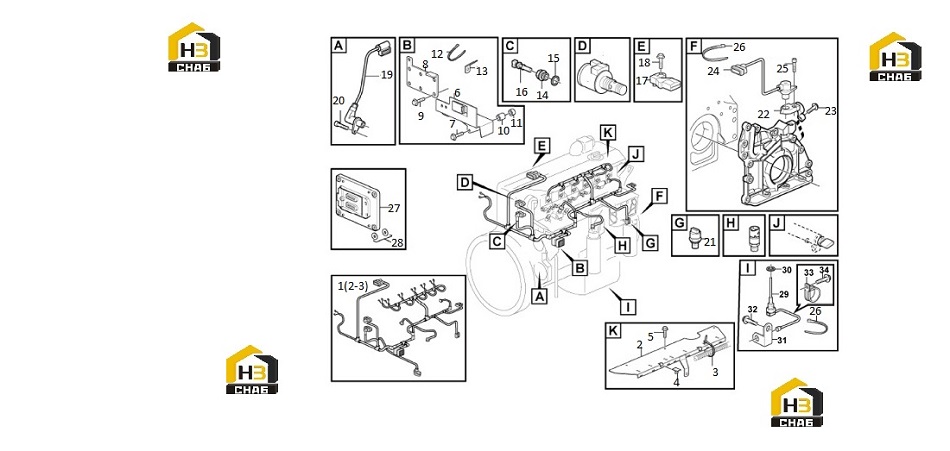

Жгут проводов двигателя

← Устройства предварительного нагрева Ремкомплект двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WIRING HARNESS

Каталожный номер:11220959

Комплект:1

Примечание:22243151

№ на схеме:2

Наименование:COVER PLATE

Каталожный номер:11220592

Комплект:1

Примечание:20915014

№ на схеме:3

Наименование:CLAMPING BAND

Каталожный номер:11220593

Комплект:8

Примечание:20460347 (11214781)

№ на схеме:4

Наименование:Cable clamp

Каталожный номер:11223489

Комплект:2

Примечание:20711847

№ на схеме:5

Наименование:SCREW

Каталожный номер:4110002126180

Комплект:3

Примечание:

№ на схеме:6

Наименование:BRACKET

Каталожный номер:11220594

Комплект:1

Примечание:21377084

№ на схеме:8

Наименование:PLATE

Каталожный номер:11220958

Комплект:1

Примечание:21896711

№ на схеме:9

Наименование:SCREW

Каталожный номер:4110002126162

Комплект:4

Примечание:

№ на схеме:10

Наименование:SLEEVE

Каталожный номер:11220557

Комплект:2

Примечание:20575921

№ на схеме:11

Наименование:BUSHING

Каталожный номер:11221364

Комплект:2

Примечание:20450730

№ на схеме:12

Наименование:CABLE TIE

Каталожный номер:11215788

Комплект:1

Примечание:4881440

№ на схеме:13

Наименование:BRACKET

Каталожный номер:11221390

Комплект:1

Примечание:20450997

№ на схеме:14

Наименование:ADAPTER

Каталожный номер:4110002126285

Комплект:1

Примечание:

№ на схеме:15

Наименование:GASKET

Каталожный номер:11212714

Комплект:1

Примечание:13947628 (11214762)

№ на схеме:16

Наименование:OIL TEMPERATURE SENSOR

Каталожный номер:11216909

Комплект:1

Примечание:21531072

№ на схеме:17

Наименование:SENSOR

Каталожный номер:11221384

Комплект:1

Примечание:20524936 (4110002126288)

№ на схеме:18

Наименование:SCREW

Каталожный номер:11220581

Комплект:1

Примечание:20450728

№ на схеме:19

Наименование:Sensor

Каталожный номер:11222263

Комплект:1

Примечание:22435058

№ на схеме:21

Наименование:SENSOR

Каталожный номер:4110002126297

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bracket

Каталожный номер:11220955

Комплект:1

Примечание:21278213

№ на схеме:23

Наименование:SCREW

Каталожный номер:11220583

Комплект:2

Примечание:20739886

№ на схеме:24

Наименование:IMPULSE SENSOR

Каталожный номер:4110002126294

Комплект:1

Примечание:

№ на схеме:25

Наименование:SCREW

Каталожный номер:4110002126291

Комплект:1

Примечание:

№ на схеме:27

Наименование:ENGINE CONTROL MODULE

Каталожный номер:4110002126299

Комплект:1

Примечание:

№ на схеме:28

Наименование:RUBBER ELEMENT

Каталожный номер:4110002126300

Комплект:4

Примечание:

№ на схеме:29

Наименование:LEVEL SENSOR

Каталожный номер:11220956

Комплект:1

Примечание:22383381

№ на схеме:30

Наименование:Gasket

Каталожный номер:4110002409119

Комплект:1

Примечание:995871

№ на схеме:31

Наименование:ANCHORAGE

Каталожный номер:4110002409117

Комплект:1

Примечание:20852241

№ на схеме:32

Наименование:SCREW

Каталожный номер:4110002126048

Комплект:1

Примечание:

№ на схеме:33

Наименование:CLAMP

Каталожный номер:4110002409118

Комплект:2

Примечание:20450867
