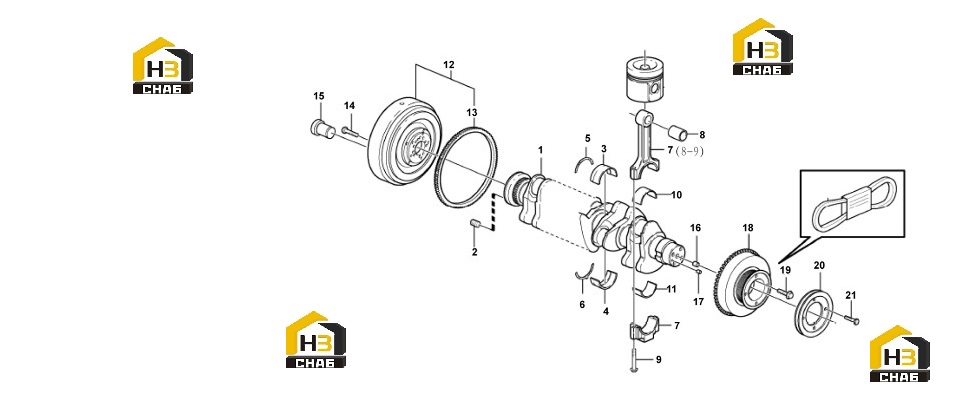

Вал коленчатый

← Привод насоса Корпус маховика в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CRANKSHAFT

Каталожный номер:11219979

Комплект:1

Примечание:21351237

№ на схеме:2

Наименование:INSERT

Каталожный номер:11219980

Комплект:10

Примечание:20459144

№ на схеме:3

Наименование:MAIN BEARING

Каталожный номер:11219981

Комплект:7

Примечание:20850106 (11224115)

№ на схеме:4

Наименование:MAIN BEARING

Каталожный номер:11219982

Комплект:7

Примечание:20850110 (11224551)

№ на схеме:5

Наименование:THRUST WASHER

Каталожный номер:11219983

Комплект:2

Примечание:20850116

№ на схеме:6

Наименование:THRUST WASHER

Каталожный номер:11219984

Комплект:2

Примечание:20850122 (11224552)

№ на схеме:7

Наименование:CONNECTING ROD

Каталожный номер:11219985

Комплект:6

Примечание:20851091

№ на схеме:8

Наименование:BEARING

Каталожный номер:11219986

Комплект:6

Примечание:20799647

№ на схеме:9

Наименование:FLANGE SCREW

Каталожный номер:11219987

Комплект:12

Примечание:20799587

№ на схеме:10

Наименование:BEARING SHELL

Каталожный номер:11219988

Комплект:6

Примечание:20850096

№ на схеме:11

Наименование:BEARING SHELL

Каталожный номер:11219989

Комплект:6

Примечание:20850097

№ на схеме:12

Наименование:FLYWHEEL

Каталожный номер:11219990

Комплект:1

Примечание:20524696

№ на схеме:13

Наименование:STARTER GEAR RING

Каталожный номер:4110002409085

Комплект:1

Примечание:21033328 (4110002126116)

№ на схеме:14

Наименование:Screw

Каталожный номер:11222207

Комплект:10

Примечание:20450835

№ на схеме:15

Наименование:PLUG

Каталожный номер:11219992

Комплект:5

Примечание:20405643

№ на схеме:16

Наименование:SPRING PIN

Каталожный номер:4110002126108

Комплект:1

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:4110002126113

Комплект:1

Примечание:

№ на схеме:18

Наименование:V-BELT PULLEY

Каталожный номер:11219993

Комплект:1

Примечание:20799122

№ на схеме:19

Наименование:SCREW

Каталожный номер:4110002126111

Комплект:4

Примечание:

№ на схеме:20

Наименование:PULLEY

Каталожный номер:4110002126332

Комплект:1

Примечание:

№ на схеме:21

Наименование:SCREW

Каталожный номер:4110002409139

Комплект:4

Примечание:20459156 (11224553)
